Programmer une application SIMOTION
12.8 CONT/LOG - Schéma à contacts/logigramme
12.8.4
Créer un programme d'exemple CONT
Pour le projet d'exemple, vous écrivez le programme CONT CONT_1.
Dans ce programme, les variables globales à l'appareil g_bo_start et g_bo_ready sont lues
cycliquement et les valeurs correspondantes sont affectées aux variables E/S q_bo_output0
et q_bo_output1.
La transmission de l'état du programme aux sorties TOR DO 0 et DO 1 pourrait également
être programmée directement dans le diagramme MCC pos_axis. Dans la mise en route,
l'affectation est toutefois réalisée dans un programme CONT autonome afin de vous
présenter la programmation CONT.
Pour créer le programme CONT_1 pour le projet d'exemple, procédez comme suit :
1. Ouvrez le programme CONT/LOG s'il n'est pas encore visible dans la zone de travail du
Workbench. Dans le navigateur de projet, dans le dossier PROGRAMMES, double-
cliquez sur le programme CONT/LOG se trouvant sous la source CONT/LOG.
Dans le projet d'exemple, le programme CONT/LOG vide CONT_1 est déjà ouvert.

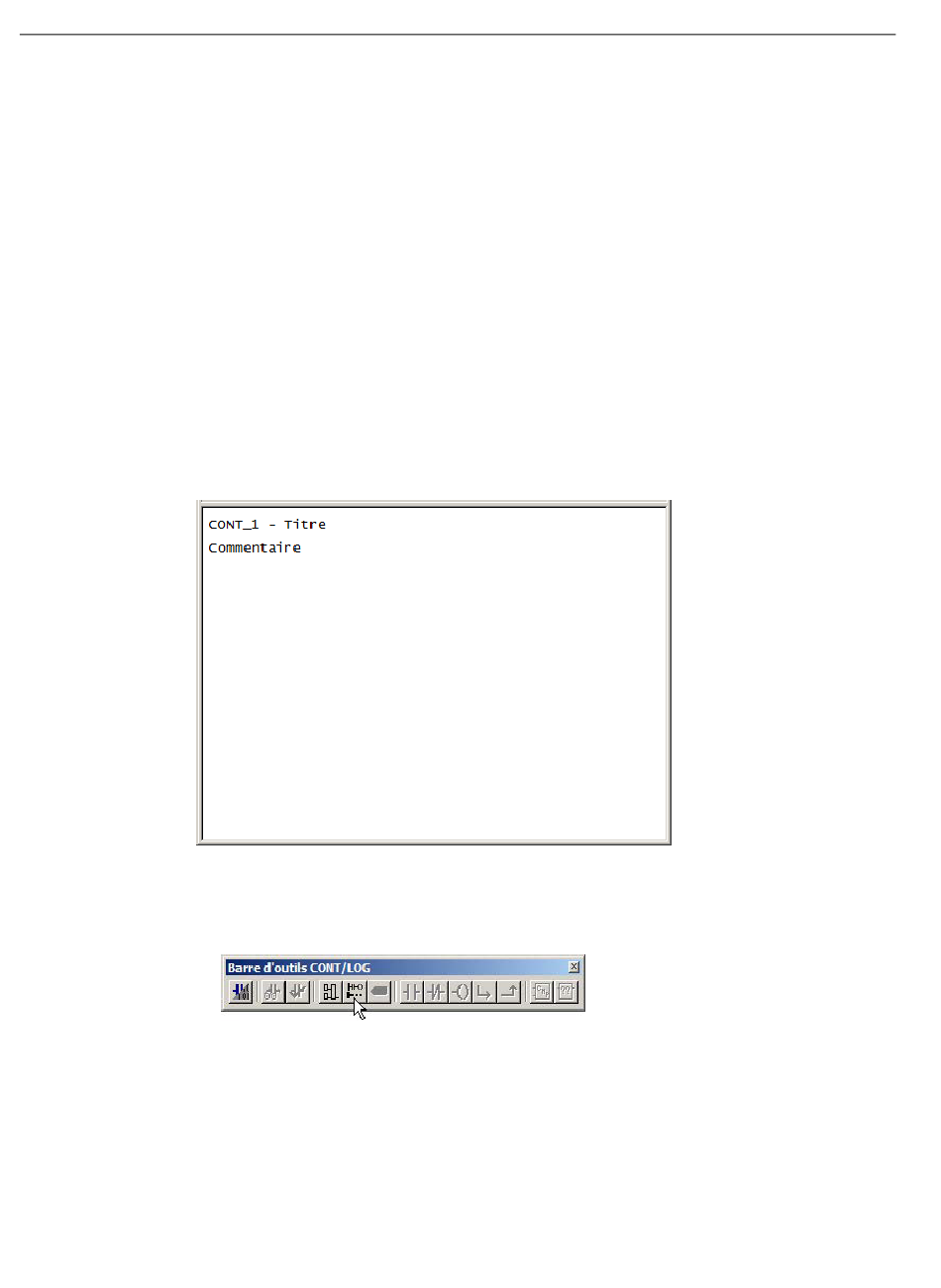

Figure 12-38 Programme CONT/LOG vide après création dans la source CONT/LOG
2. Insérez un réseau :
– Dans la barre d'outils CONT/LOG, cliquez sur Insérer réseau.
122
Le bloc 001 est inséré avec une bobine.
Mise en route avec SIMOTION SCOUT - Projet d'exemple SIMOTION D435-2
Mise en route, 01/2015
