Contrôleurs de sécurité XS/SC26-2 et SC10-2

4.3 SC10-2 FID

Avec le temps, Banner ajoute de nouvelles fonctionnalités à certains dispositifs. Le FID (Feature ID) identifie le jeu de
fonctionnalités d'un modèle donné. En général, plus le FID est élevé plus le jeu de fonctionnalité est étendu. Un contrô-
leur dont le FID est inférieur à celui d'une fonctionnalité donnée ne peut pas prendre en charge une configuration uti-
lisant cette fonctionnalité.
Les SC10-2 sont des contrôleurs de sécurité FID 1.
4.4 Raccordement des entrées et des sorties
4.4.1 Dispositifs d'entrée de sécurité et d'entrée auxiliaire
du SC10-2
Le contrôleur SC10-2 dispose de 10 bornes d'entrée qui peuvent être utilisées pour surveiller des dispositifs d'entrée
de sécurité ou d'entrée auxiliaire. Ces dispositifs peuvent intégrer des sorties électroniques ou à contacts.
Certaines bornes d'entrée peuvent être configurées pour fournir 24 Vcc afin de surveiller les contacts ou pour commu-
niquer l'état d'une entrée ou d'une sortie. La fonction de chaque circuit d'entrée dépend du type de dispositif qui lui est
raccordé. Cette fonction est définie lors de la configuration du contrôleur.
4.4.2 Sorties de relais de sécurité du SC10-2
Le SC10-2 possède deux sorties relais de sécurité normalement ouvertes (N.O.) à trois voies.
Les sorties de sécurité sont conçues pour contrôler les FSD (dispositifs de commutation finaux) et les MPCE (éléments
de contrôle primaire de la machine) qui représentent les derniers éléments (d'un point de vue temporel) contrôlant le
mouvement dangereux. Ces éléments de contrôle incluent des relais, des contacteurs, des solénoïdes, des com-
mandes de moteur et d'autres dispositifs intégrant parfois des contacts de surveillance à guidage forcé (reliés mécani-
quement) ou des signaux électriques nécessaires à la surveillance des dispositifs externes.
Arrêts fonctionnels selon les normes IEC 60204-1 et ANSI NFPA79
Le contrôleur de sécurité est capable d'effectuer les deux types d'arrêts fonctionnels suivants :
• Catégorie 0 : arrêt non contrôlé avec coupure immédiate de l'alimentation électrique de la machine protégée
• Catégorie 1 : arrêt contrôlé avec temporisation avant coupure de l'alimentation électrique de la machine proté-
gée
Les arrêts temporisés peuvent être utilisés dans des cas où la machine a besoin de son alimentation électrique pour
arrêter le mouvement dangereux.
16

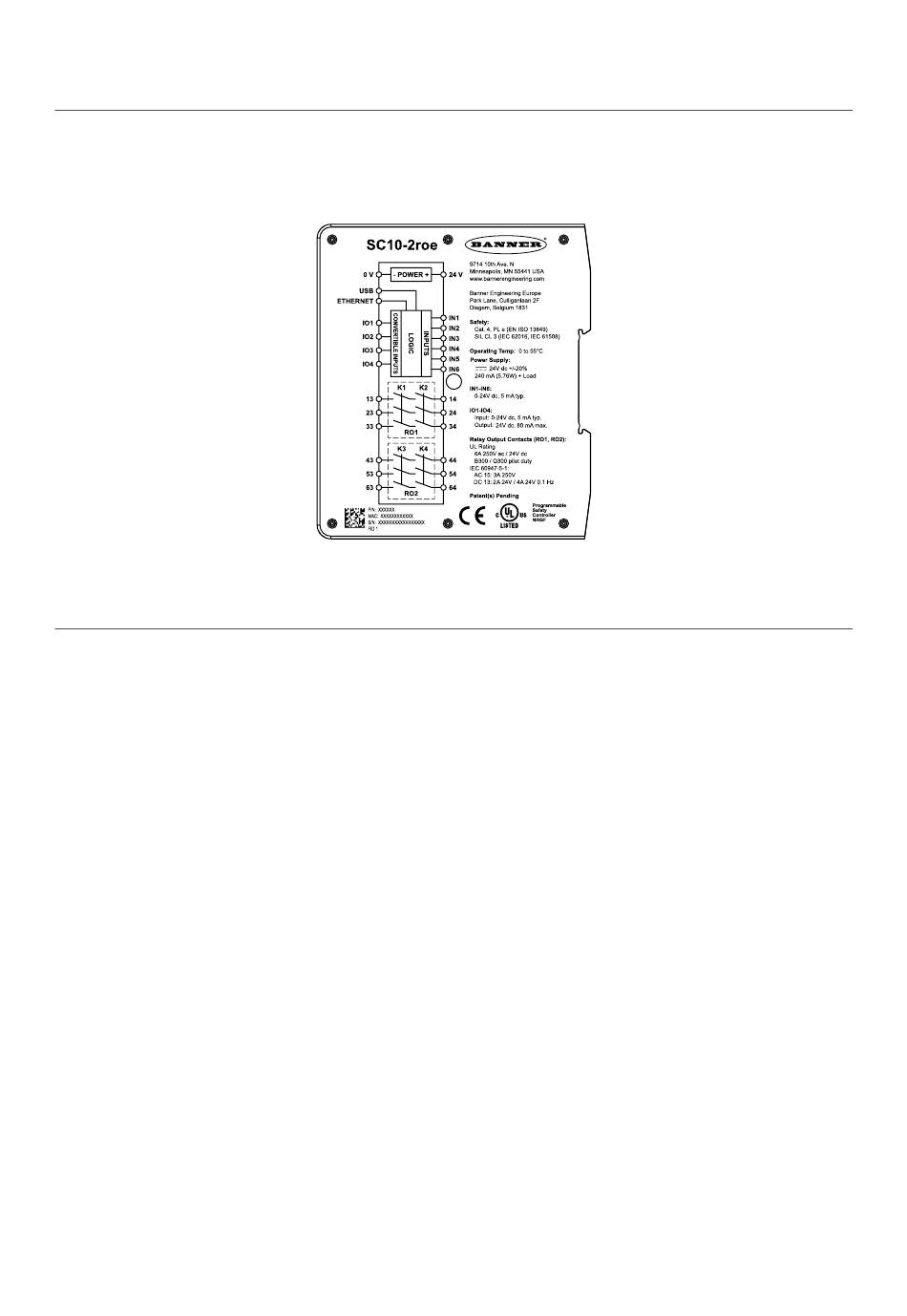

Illustration 7. Exemple d'étiquette SC10-2
