Série Invacare® AVIVA™ RX
Support Quad Link pour manipulateur
AVERTISSEMENT !

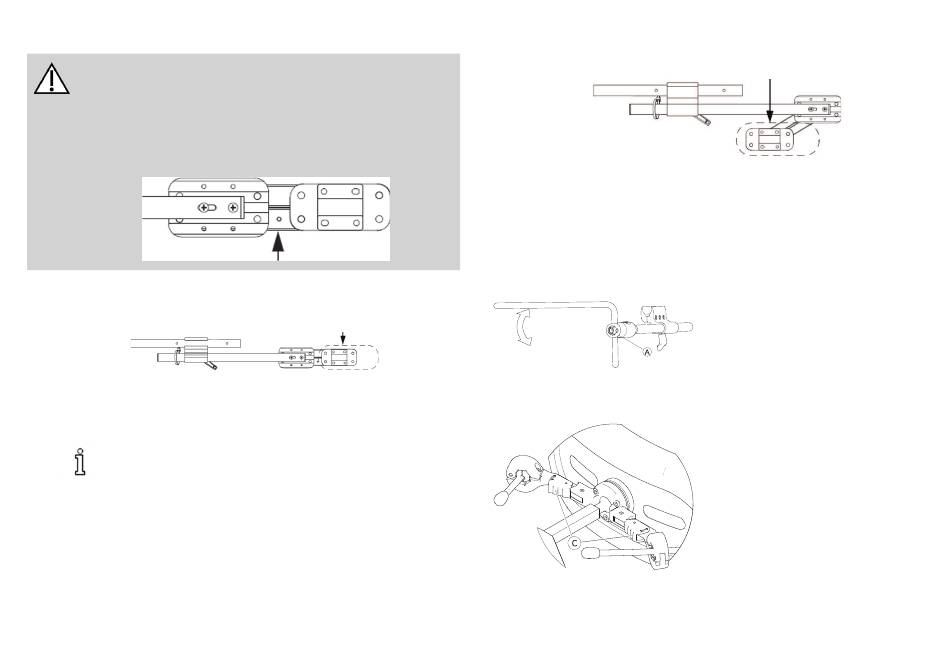

Points de risque de pincement
— Veillez à ne pas placer les doigts entre les barres de
liaison lors du verrouillage du manipulateur rétractable
Quad Link. Vous risquez en effet de vous pincer lors de
cette opération.
Bascule du manipulateur sur le côté
1.
Pour retirer le manipulateur de sa position normale en extension,
poussez vers l'extérieur sur la surface interne du manipulateur
jusqu'à ce que la fixation Quad Link soit dégagée.
La fixation Quad Link fonctionne mieux lorsque le
manipulateur est poussé vers l'extérieur sur sa surface
interne, près de la manchette d'accoudoir.
2. Poussez le manipulateur vers l'extérieur et vers l'arrière jusqu'à
ce que la fixation Quad Link se déplace sur toute sa course et
s'enclenche dans sa position complètement rétractée.
31
Remise du manipulateur en position d'extension
1.
Pour remettre le manipulateur en position d'extension normale,
poussez vers l'extérieur sur la surface interne du manipulateur,
puis vers l'avant et vers l'intérieur jusqu'à ce que la fixation Quad
Link se déplace sur toute sa course et s'enclenche dans sa
position complètement étendue.
5.5.3 Basculement du support médian du noyau sur le côté
5.5.4 Déplacement de la commande au menton sur le côté
1. Appuyez sur le bouton A et
faites pivoter le noyau vers le
haut ou vers le bas.
1. Appuyez sur le dispositif de
blocage C (derrière l'appui-
tête) et faites pivoter le
joystick ou le commutateur
ovoïde vers l'intérieur ou vers
l'extérieur jusqu'au déclic de
mise en place.
