Positionnement de l'unité au plafond
• Avant de suspendre l'unité intérieure, choisir son emplacement et la direction des tuyauteries en tenant compte des tuyaux
et des câbles à faire passer dans le plafond.
• Avant de suspendre l'unité intérieure, préparer les tuyaux (tuyau du frigorigène et tuyau d'évacuation des condensats) et
les câbles (câble de la télécommande, câble de liaison entre unité intérieure et extérieure) de façon à pouvoir les raccorder
immédiatement après l'installation. Si le plafond est déjà en place, avant d'installer l'appareil, poser le tuyau de frigorigène,
le tuyau d'évacuation des condensats, les câbles de l'unité intérieure, les câbles de la commande dans les cheminements
prévus.
• Contrôler les dimensions de l'unité intérieure. Pour l'installation à l'aide du gabarit en papier, utiliser le gabarit pour adapter
l'ouverture dans le plafond aux dimensions de l'unité.

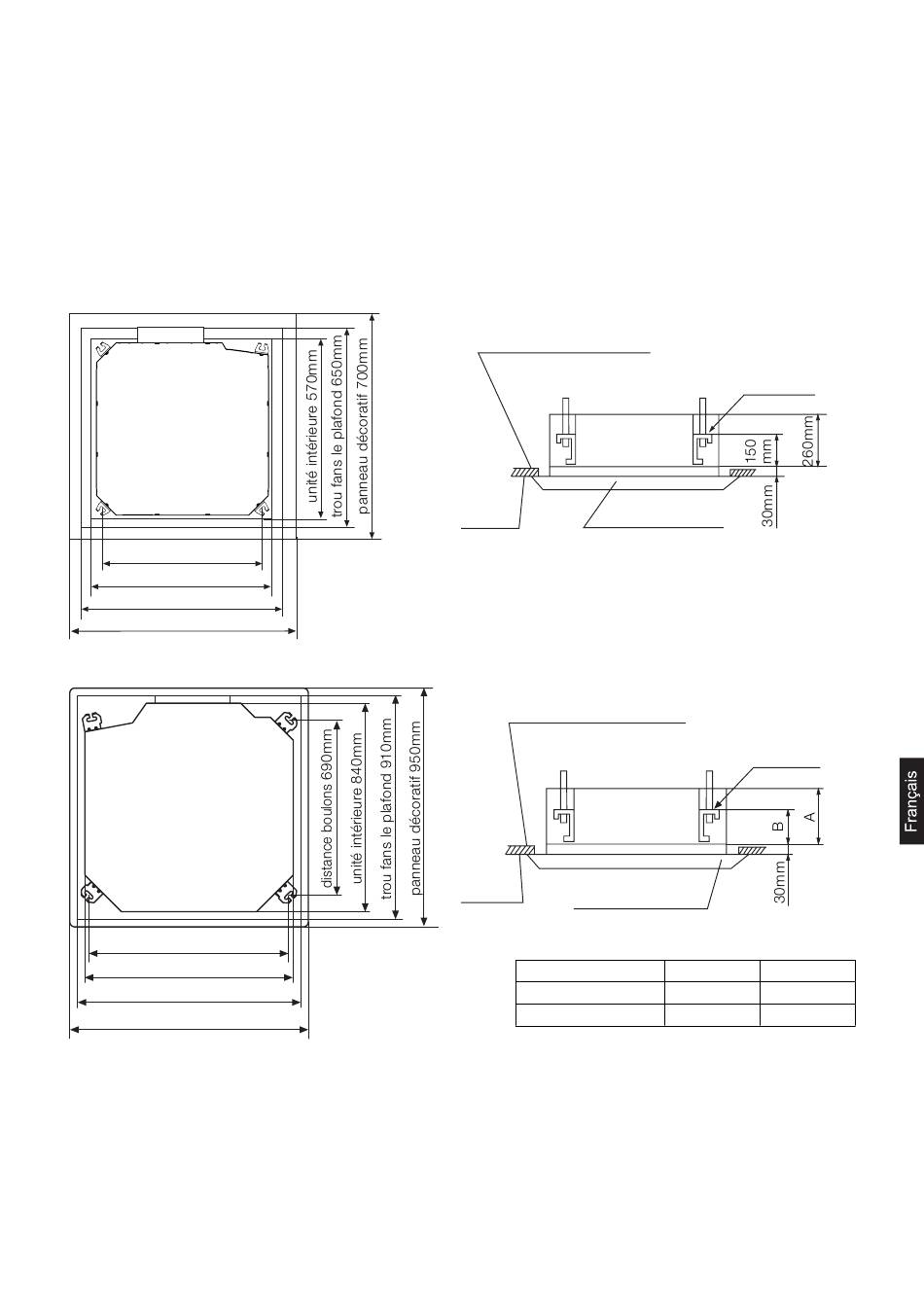

AB052~162MCERA, AB182MCERA(C)
distance boulons 535mm
unité intérieure 570mm
trou fans le plafond 650mm
panneau décoratif 700mm
AB182~482MCERA
distance boulons 790mm
unité intérieure 840mm
trou fans le plafond 890mm
panneau décoratif 950mm
Superposition entre plafond et
panneau décoratif 25mm
panneau décoratif
Plafond
Superposition entre plafond et
panneau décoratif 25mm
Plafond
panneau décoratif
model
AB182~282MCERA
AB302~482MCERA
11
Boulons
d'ancrage
Boulons
d'ancrage
A (mm)
B (mm)
240
135
295
140
