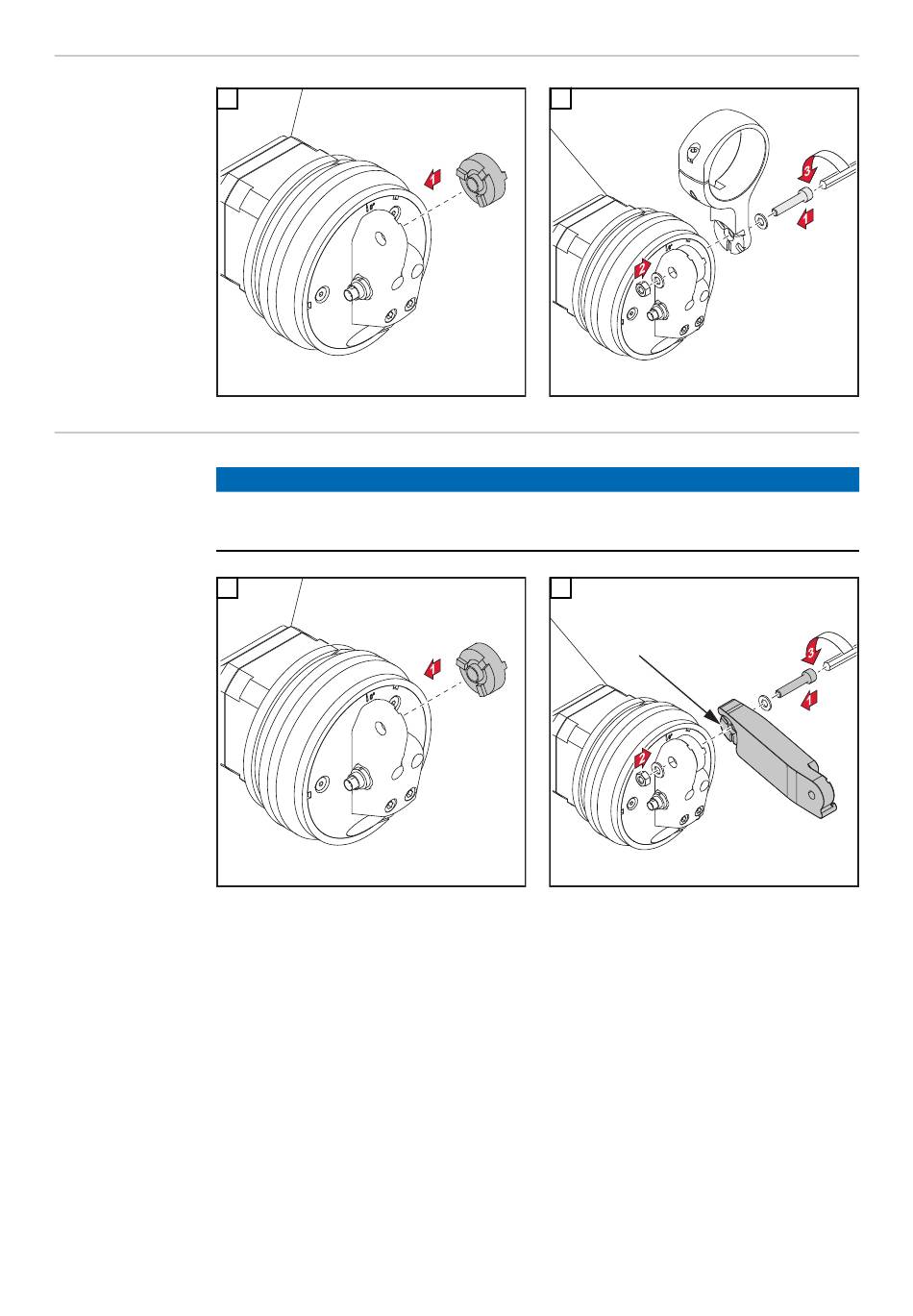

Monter le
1
système de col-
lier de maintien
Monter le
REMARQUE!
système de col-
lier de maintien CB (pour CrashBox) est gravé sur un côté de la rallonge du collier de maintien.
▶
avec rallonge
1
Monter l'index-disk (disque angulaire) 45° fourni
pour la rallonge du collier de maintien.
68
Ce côté doit être placé sur l'index-disk (disque angulaire) déjà monté.
2
2
CB
Monter la rallonge du collier de maintien sur l'in-
dex-disk (disque angulaire) déjà monté de sorte
que la gravure « CB » sur la rallonge soit dirigée
vers ce dernier !
42 Nm
30.98 lb-ft
42 Nm
30.98 lb-ft
