Fronius TPS/i Robotics Push Serie Instructions De Service page 54

Nº
(1)
(2)
(3)
(4)
(5)

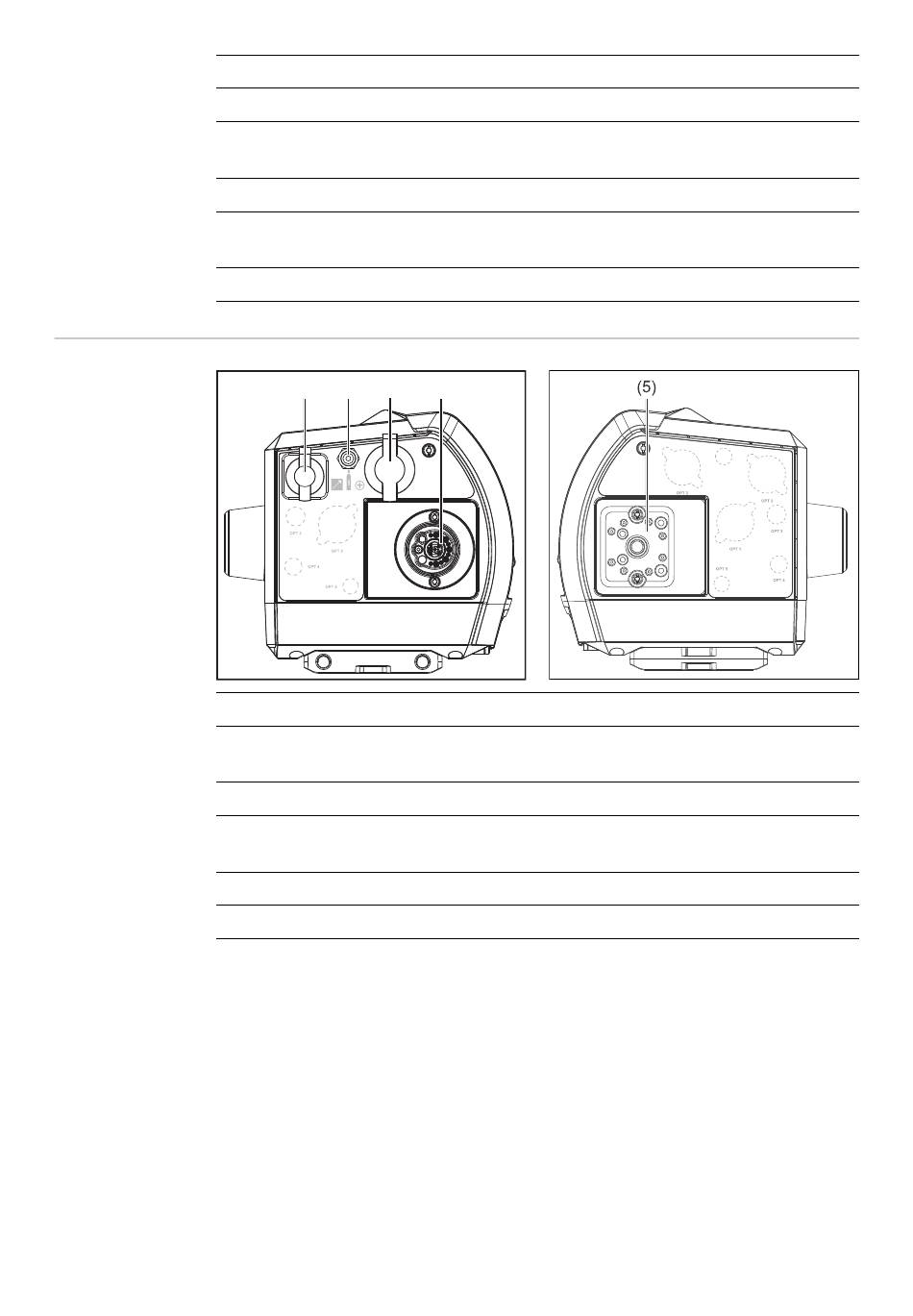

Connecteurs
WF 25i R / L PAP
Nº
(1)
(2)
(3)
(4)
(5)
54
Fonction
Connecteur de torche de soudage
Connecteur (+)
pour le raccordement du câble électrique du faisceau de liaison
Raccord de gaz de protection
Connecteur SpeedNet
pour le raccordement du câble SpeedNet du faisceau de liaison
Entrée du fil
(1) (2) (3) (4)
Fonction
Connecteur SpeedNet
pour le raccordement du câble SpeedNet du faisceau de liaison
Raccord de gaz de protection
Connecteur (+)
pour le raccordement du câble électrique du faisceau de liaison
Connecteur de torche de soudage
Entrée du fil
