Raccordement électrique

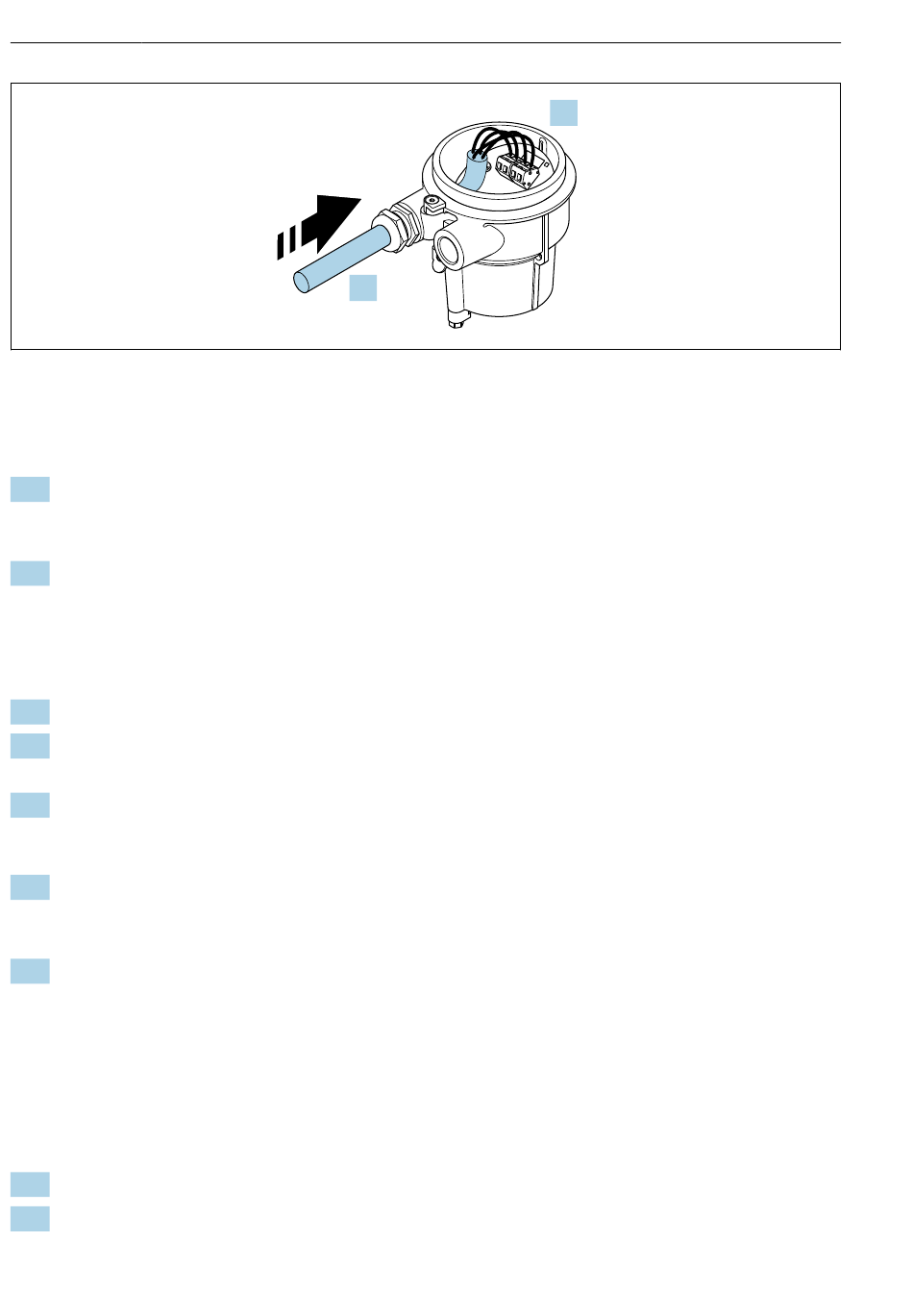

 5 Exemple de graphique
Câble de raccordement (standard, renforcé)
3. Faire passer le câble de raccordement à travers l' e ntrée de câble dans le boîtier de
raccordement (pour les câbles de raccordement sans connecteur M12, utiliser l' e xtrémité
dénudée sur une plus courte longueur).
4. Relier le câble de raccordement :
 Borne 1 = câble brun
Borne 2 = câble blanc
Borne 3 = câble jaune
Borne 4 = câble vert
5. Raccorder le blindage de câble via la décharge de traction.
6. Serrer les vis pour la décharge de traction du câble avec un couple de serrage de
1,2 ... 1,7 Nm.
7. Suivre la procédure inverse pour remonter le boîtier de raccordement.
Câble de raccordement (option "compensé en pression/température")
3. Faire passer le câble de raccordement à travers l' e ntrée de câble dans le boîtier de
raccordement (pour les câbles de raccordement sans connecteur M12, utiliser l' e xtrémité
dénudée la plus courte du câble de raccordement).
4. Relier le câble de raccordement :
 Borne 1 = câble brun
Borne 2 = câble blanc
Borne 3 = câble vert
Borne 4 = câble rouge
Borne 5 = câble noir
Borne 6 = câble jaune
Borne 7 = câble bleu
5. Raccorder le blindage de câble via la décharge de traction.
6. Serrer les vis pour la décharge de traction du câble avec un couple de serrage de
1,2 ... 1,7 Nm.
