Endress+Hauser iTEMP TMT162 Manuel De Mise En Service page 19

iTEMP TMT162
Endress+Hauser

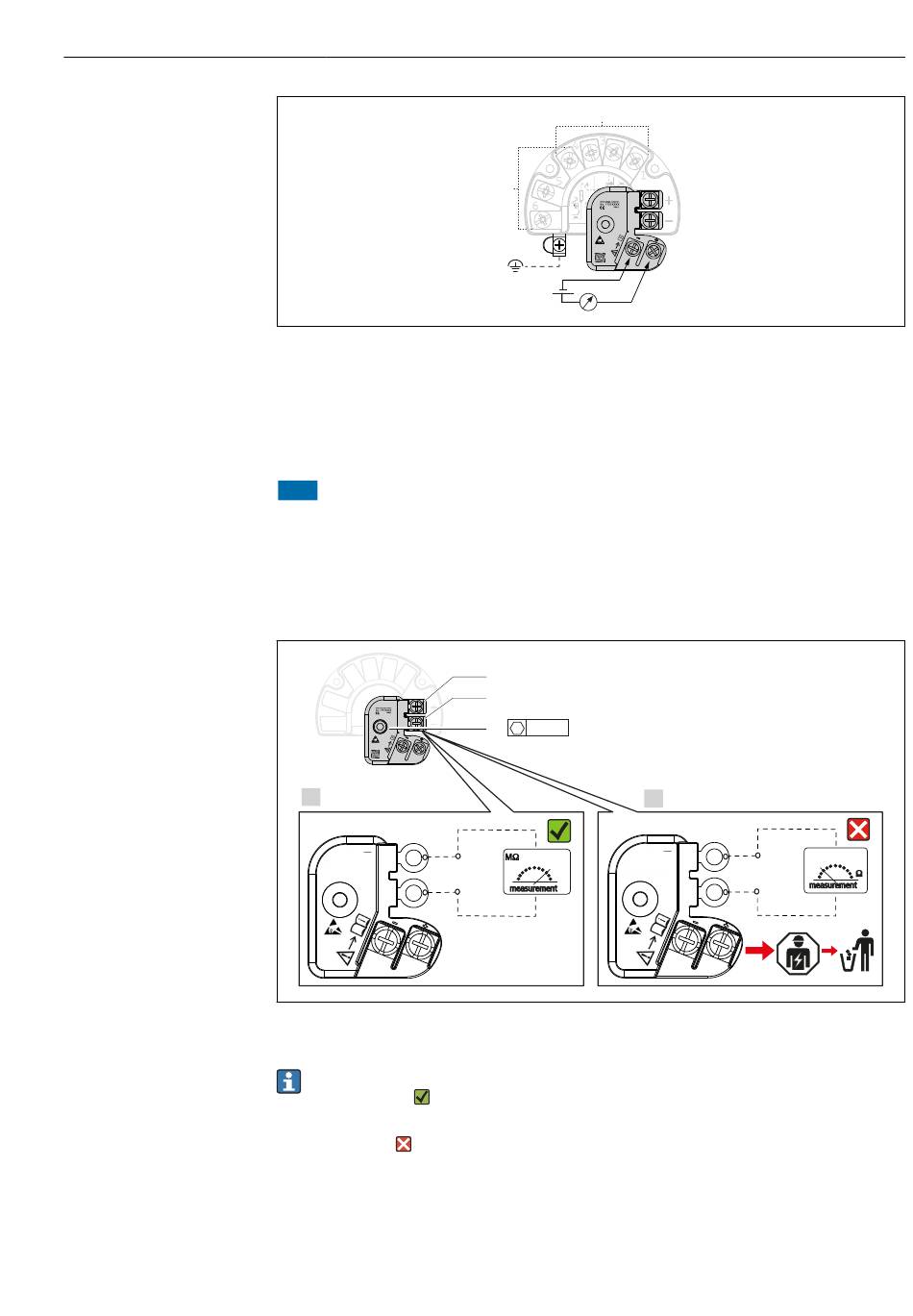

 10 Raccordement électrique du parafoudre
1 Capteur 1
2 Capteur 2
3 Connexion de bus et alimentation électrique
5.4.1 Test de fonctionnement du parafoudre
AVIS
Pour effectuer correctement le test de fonctionnement sur le module parafoudre :
‣
Retirer le module parafoudre avant d' e ffectuer le test.
‣
À cette fin, desserrer les vis (1) et (2) à l' a ide d' u n tournevis, puis dévisser la vis de
fixation (3) à l' a ide d' u ne clé Allen.
‣
Le module parafoudre se soulève facilement.
‣
Effectuer le test de fonctionnement comme indiqué dans le graphique suivant.
S1 +
+
-
-
1.
 11 Test de fonctionnement du parafoudre
Ohmmètre dans la gamme haute impédance = protection contre les surtensions
opérationnelle .
Ohmmètre dans la gamme basse impédance = protection contre les surtensions
défectueuse . Consulter le SAV Endress+Hauser. Rebuter le module parafoudre
défectueux avec les déchets électroniques. Pour les informations sur la mise au rebut
d' a ppareils, voir la section Mise au rebut.
1
3
4 2
1
5
-
4 3 +
2
S1 +
3 +
6 S2
-
-
-
- +
3
1
2
3 mm
3
2.
Raccordement électrique
A0045614
A0033829
19
