6
CONNEXIONS

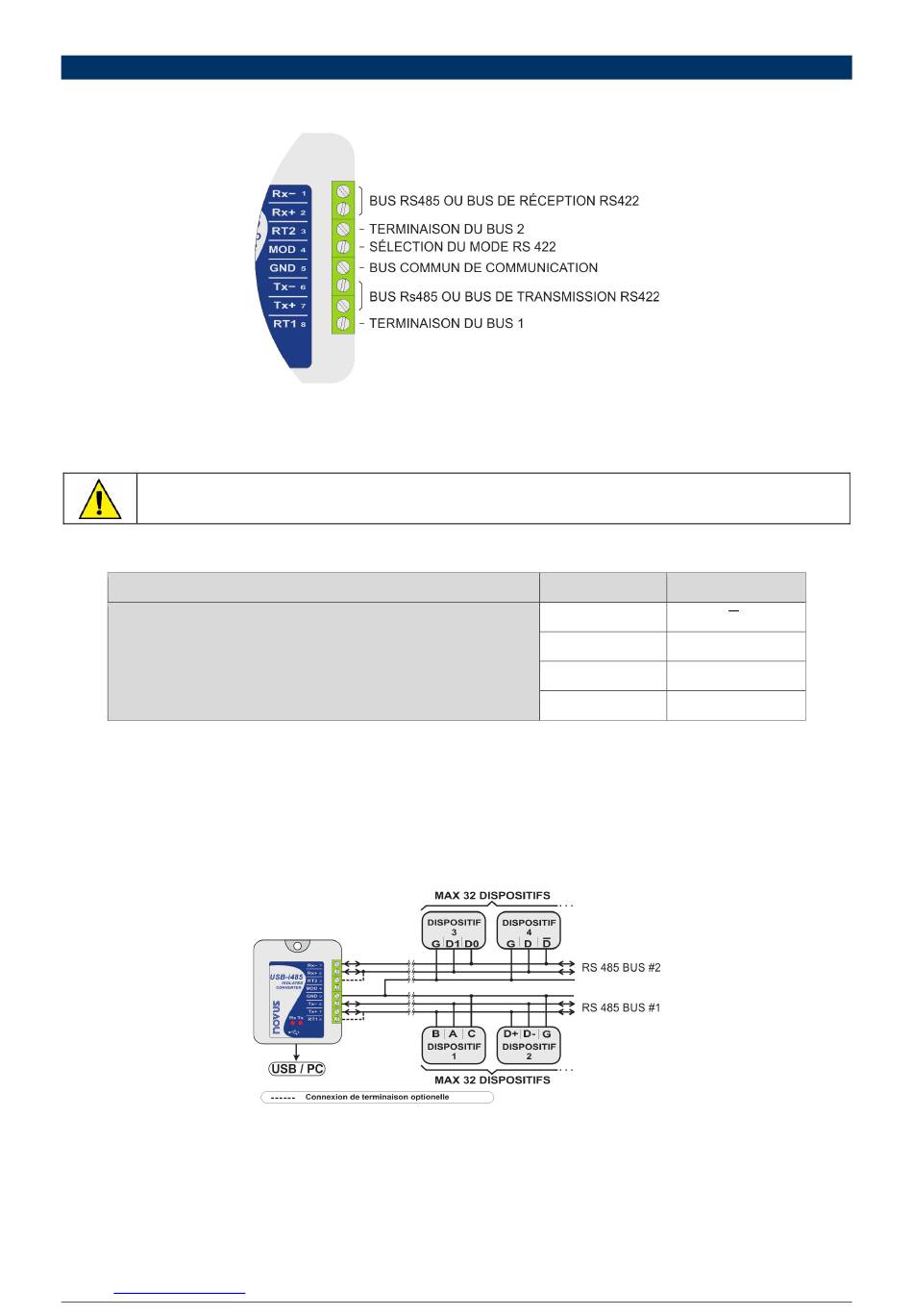

Les connexions de l'appareil sont réalisées en fonction du type de réseau à mettre en œuvre: RS422, RS485 2 fils ou RS485 4 fils. La figure
suivante décrit l'USB-i485.
Un câble blindé à paires torsadées est recommandé pour le câblage du bus de communication du convertisseur vers tous les périphériques
réseau. Le blindage doit être mis à la terre et/ou connecté aux bornes communes de tous les dispositifs. La jauge de fil minimale recommandée est
de 24 AWG (0,2 mm
).
2
L'utilisation d'un fil reliant tous les terminaux communs des appareils est fortement recommandée. Des dommages aux
appareils en réseau peuvent survenir si cette recommandation n'est pas suivie.
Les dispositifs RS485 ou RS422 de différents fournisseurs ou de modèles différents peuvent identifier les terminaux de communication en utilisant
une notation distincte. Le tableau suivant montre certaines de ces notations et son équivalence avec l'USB-i485.
IDENTIFICATIONS LES PLUS POPULAIRES POUR RS485 ET RS422
6.1
RS485 HALF-DUPLEX (2 FILS)
Pour le fonctionnement dans ce mode, la borne MOD (broche 4) doit être laissée sans connexion.
C'est le moyen le plus populaire d'utiliser la connexion RS485. Plusieurs appareils RS485 sont connectés sur un même bus, comme illustré dans la
figure suivante. Les dispositifs de différents fournisseurs peuvent utiliser des noms différents pour les terminaux de signaux de données. Dans la
figure suivante, différents schémas d'identification sont présentés pour chaque périphérique, avec la connexion correcte à l'USB-i485. Les
appareils RS485 peuvent être connectés au bus 1 ou 2.
Le terminal commun (GND - broche 5) doit être interconnecté aux bornes correspondantes de chaque appareil, pour assurer l'équilibre de tension
entre les appareils. Si le conducteur commun n'est pas installé entre tous les appareils, tous doivent être correctement mis à la terre conformément
aux recommandations du fabricant de chaque équipement du réseau. Dans ce cas, la borne commune (GND - broche 5) du variateur doit être mise
à la terre.
La nécessité d'utiliser des résistances de terminaison dépend de la longueur totale du bus de communication et de la vitesse de communication
utilisée. Le Convertisseur USB-i485 possède des résistances de terminaison internes, qui peuvent être connectées en incluant les connexions
représentées en pointillés dans la figure précédente.
Pour plus d'informations sur les résistances de terminaison, reportez-vous au document Concepts de base RS485 et RS422, disponible sur notre
site Web www.novusautomation.fr, pour téléchargement.
NOVUS AUTOMATION
Fig. 05 – Conexions
IDENTIFICATION USB-i485
Tableau 01 – Identification
Fig. 06 – RS485 Half-Duplex (2 fils)
Rx+ ou Tx+
Rx- ou Tx-
D
D
D1
D0
B
A
D+
D-
9/13
