6.2
RS485 FULL-DUPLEX (4 FILS)
Pour le fonctionnement dans ce mode, la borne MOD (broche 4) doit être connectée à la borne GND (broche 5).
Dans cette forme de connexion, deux paires de fils sont utilisées pour la communication. Les données transmises en direction du convertisseur
(paire transmetteur) et les autres données transmises en direction des équipements réseau (transmetteur) sont transférées par une paire de fils.
Plusieurs appareils sont connectés sous la forme d'un bus, comme le montre la figure suivante.
Le terminal commun (GND - broche 5) doit être interconnecté aux bornes correspondantes de chaque appareil, pour assurer l'équilibre de tension
entre les appareils. Si le conducteur commun n'est pas installé entre tous les appareils, tous doivent être correctement mis à la terre conformément
aux recommandations du fabricant de chaque équipement du réseau. Dans ce cas, la borne commune (GND - broche 5) du variateur doit être mise
à la terre.
La nécessité d'utiliser des résistances de terminaison dépend de la longueur totale du bus de communication et de la vitesse de communication
utilisée. Le Convertisseur USB-i485 possède une résistance de terminaison interne, qui peut être connectée en ajoutant la connexion représentée
en pointillés dans la figure précédente.
Pour plus d'informations sur les résistances de terminaison, reportez-vous au document Concepts de base RS485 et RS422.
6.3
RS422
La connexion déjà décrite pour le RS485 en duplex intégral (4 fils) respecte et dépasse les spécifications de l'interface RS422. Utilisez ce mode de
connexion pour appliquer USB-i485 à un système de communication RS422.
NOVUS AUTOMATION

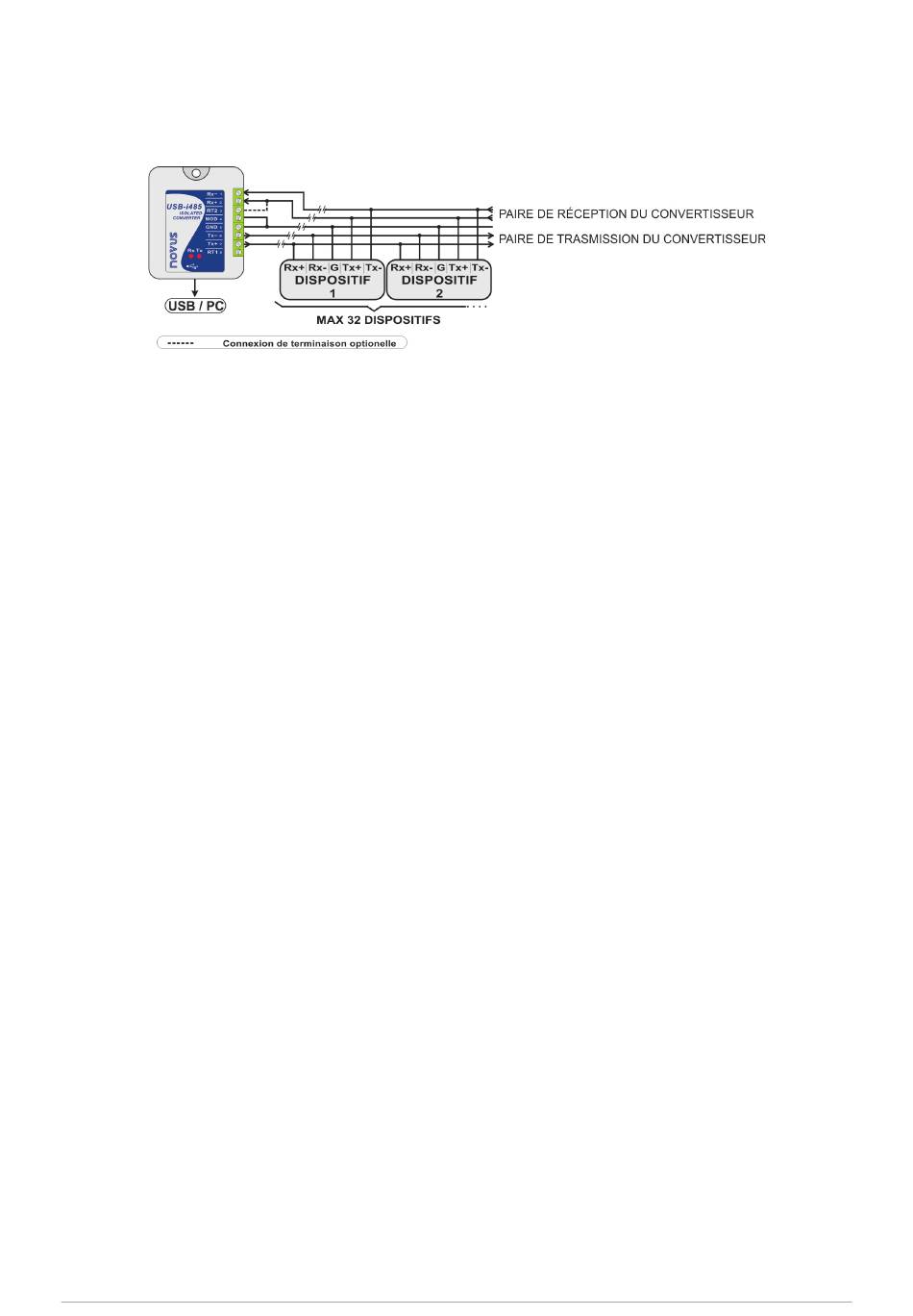

Fig. 07 – RS485 Full-Duplex (4 fils)
10/13
