- Page 1 Transmetteur RHT Climate Modèles WM et DM MANUEL D'INSTRUCTIONS V1.0x D CE Mark Il s'agit d'un appareil de classe A. Dans un environnement domestique, il peut provoquer des interférences radio et obliger l'utilisateur à prendre des mesures adéquates. NOVUS AUTOMATION 1/47...
-
Page 2: Table Des Matières
11.3.1 PARAMÈTRES GÉNÉRAUX ....................................37 11.3.2 PARAMÈTERS D'ENTRÉE ....................................37 11.3.3 PARAMÈTRES DE SORTIE ....................................38 11.3.4 PARAMÈTRE IHM ......................................40 11.3.5 PARAMÈTRES DE DIAGNOSTIC ...................................42 11.3.6 PARAMÈTRES DE FINITION ..................................44 SPÉCIFICATIONS TECHNIQUES ...................................45 GARANTIE ........................................46 ANNEXE I – NOTIONS SUR LA PSYCHOMÉTRIE ............................47 NOVUS AUTOMATION 2/47... -
Page 3: Alertes De Sécurité
Les recommandations de sécurité doivent être observées pour assurer la sécurité de l'utilisateur et pour éviter d'endommager l'dispositif ou le système. Si le dispositif est utilisé d'une manière autre que celle spécifiée dans ce manuel, les protections de sécurité du dispositif peuvent ne pas être efficaces. NOVUS AUTOMATION 3/47... -
Page 4: Présentation
La psychrométrie est l'étude des propriétés thermodynamiques de l'air sec et des mélanges de vapeur d'eau. L'obtention des propriétés psychrométriques est d'une importance fondamentale dans les processus psychrométriques de climatisation, réfrigération, refroidissement et congélation, humidification et déshumidification de l'air, séchage et déshydratation des dispositifs humides, ainsi que dans le contrôle de l'environnement et en météorologie. NOVUS AUTOMATION 4/47... -
Page 5: Identification

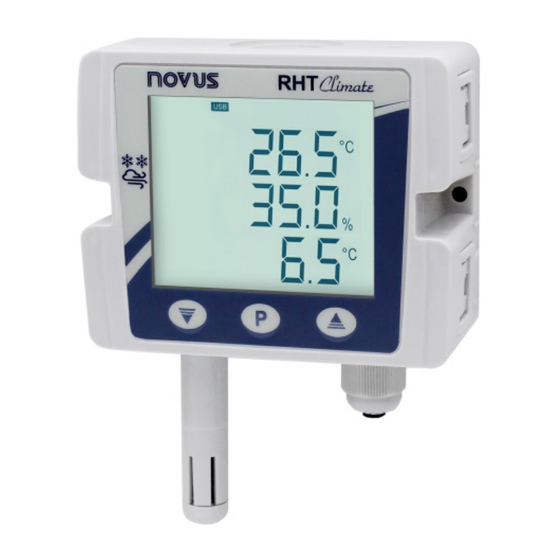

IDENTIFICATION MODÈLES SANS AFFICHAGE Fig. 01 – Modèle sans affichage MODÈLES AVEC AFFICHAGE Fig. 02 – Modèle avec affichage Fig. 03 – Affichage des indications NOVUS AUTOMATION 5/47... -
Page 6: Modèles Du Dispositif
(S) et avec des longueurs de 150 mm, 250 mm et 400 mm. Le tableau ci-dessous montre tous les modèles disponibles: Capteur Tige en Acier Capteur Modèle RS485 Affichage Inoxydable Économique Premium RHT Climate-WM RHT Climate-WM-L RHT Climate-WM-485-LCD RHT Climate-WM-485-LCD-L ... -
Page 7: Indications D'affichage
Après des écrans de valeurs maximum et minimum, les écrans de visualisation des autres grandeurs psychrométriques sont disponibles. Chaque pression courte de la , le Transmetteur RHT Climate fera avancer un écran, en respectant la séquence ci-dessous: Fig. 08 - Température du bulbe humide Fig. 09 - Humidité absolue Fig. 10 - Température de gel NOVUS AUTOMATION 7/47... -
Page 8: Signaux
: Indique que la valeur à afficher sur l'une des lignes est supérieure à la limite d'affichage. • vvvv : Indique que la valeur à afficher sur l'une des lignes est inférieure à la limite d'affichage. • NOVUS AUTOMATION 8/47... -
Page 9: Installation
Ensuite, la tige du dispositif doit être insérée dans le trou central de la bride et bien fixée. 5.1.1 DIMENSIONS 5.1.1.1 TRANSMETTEUR RHT Climate (MODÈLE WM) Fig. 15 – Dimensions du modèle WM NOVUS AUTOMATION 9/47... -
Page 10: Transmetteur Rht Climate (Modèle Dm)
Fig. 18 - Retrait du capot du dispositif Fig. 19 - Retrait du capot du dispositif (2) Pour installer, vous devez placer le couvercle à la base du dispositif, en appuyant doucement, comme indiqué ci-dessous: Fig. 20 – Montage du capot du dispositif NOVUS AUTOMATION 10/47... -
Page 11: Installation Électrique
Retirer le capteur de la capsule; • S'il y a dépôt de particules solides sur le capteur, lavez-le avec de l'eau; • Placer le capteur dans un four à 80 °C (+ -10 °C) pendant 24 heures; • NOVUS AUTOMATION 11/47... -
Page 12: Remplacement De Capteur
Ne tenez pas le capteur par l'élément de capteur et n'utilisez pas de pince métallique. Étape 5: Replacez l'embout de protection et tournez-le dans le sens des aiguilles d'une montre pour le • fixer au dispositif. NOVUS AUTOMATION 12/47... -
Page 13: Cycles De Paramètre
Aussi dans ce cycle, vous pouvez activer la protection des paramètres de configuration et changer le mot de passe. 11- Cycle d'information: Dans ce cycle, le numéro de série (sn) et la version du firmware (firm) du dispositif. Tableau 02 – Cycles de paramètres NOVUS AUTOMATION 13/47... -
Page 14: Configuration
Type de signal des sorties analogiques 0vt1 / 0vt2 Par défaut: 4-20 0vt1 modE Sortie analogique 1 fonctionnant en mode 4-20 Ma. 4-20 Sortie analogique 1 fonctionnant en mode 0-10 V. 0vt2 0-10 modE Tableau 05 – Mode de fonctionnement des sorties analogiques NOVUS AUTOMATION 14/47... -
Page 15: Limite Inférieure De La Plage De Transmission Des Sorties Analogiques 0Vt1 / 0Vt2
Pour chaque sortie d'alarme et pour le buzzer, vous pouvez configurer: La propriété psychrométrique associée; • Le type d'alarme Lo, ki, L--k, -Lk-; • Les setpoints; • Hystérésis; • La condition de sortie en cas d'erreur du capteur; • Calendrier. • NOVUS AUTOMATION 15/47... - Page 16 Le blocage initial est utile, par exemple, lorsque l'une des alarmes est définie comme une alarme de valeur minimale - qui peut déclencher l'alarme au début du processus, comportement souvent indésirable. Le blocage initial n'est pas valide pour la fonction Open Sensor. NOVUS AUTOMATION 16/47...
-
Page 17: Propriétés Psychrométriques Associées Aux Alarmes Alm1 / Alm2
Ces valeurs extrapolent la valeur maximale pouvant être affichée. Par l'IHM, il peut être ajusté jusqu'à la limite de 19999. Lorsqu'il est configuré par NXperience, ces paramètres peuvent nnnn être ajustés jusqu'aux valeurs affichées dans Tableau ci-dessus. Lorsque vous accédez à ces paramètres par l'IHM, ils affichent Tableau 12 – Setpoint inférieur pour l'activation NOVUS AUTOMATION 17/47... -
Page 18: Setpoint Supérieur Pour L'activation De L'alarme Alm1 / Alm2
6500 Alm2 Tableau 15 – Heure de l'alarme activée 7.2.7 Heure de l'alarme désactivé ALM1 / ALM2 Min. Max. Unité Par défaut ALm1 T0ff Temps d'alarme désactivé. 6500 Alm2 T0ff Tableau 16 – Heure de l'alarme désactivé NOVUS AUTOMATION 18/47... -
Page 19: Blocage D'alarme Initial
Activer l'alarme en dessous du Setpoint SPLo modE Active l'alarme au-dessus du Setpoint SPki Active l'alarme entre SPLo et SPki L--k Active l'alarme ci-dessous SPLo et au-dessus SPki -Lk- Tableau 21 – Mode de fonctionnement du buzzer NOVUS AUTOMATION 19/47... -
Page 20: Setpoint Inférieur Psychrométrique Pour L'activation Du Buzzer
Ces valeurs extrapolent la valeur maximale pouvant être affichée. Par l'IHM, il peut être ajusté jusqu'à la limite de 19999. Une fois configuré par le software NXperience, ces paramètres nnnn peuvent être ajustés jusqu'aux valeurs indiquées dans le tableau ci-dessus. Quand ils sont accessibles par l'IHM, cependant, ils afficheront le NOVUS AUTOMATION 20/47... -
Page 21: Cycle De Configuration De La 1Km
Contraste 2 ( -20° par rapport à la ligne horizontale) Contraste 3 ( 0° par rapport à la ligne horizontale) Cont Contraste 4 ( +20° par rapport à la ligne horizontale) Contraste 5 (+40° par rapport à la ligne horizontale) Tableau 30 – Contraste NOVUS AUTOMATION 21/47... -
Page 22: Deuxième Fonction Touche
La même chose se produit pour la limite inférieure, qui peut aller jusqu'à 3,6 mA. La figure ci-dessous montre les limites de la plage de transmission normale et les zones de transmission de la signalisation d'échec de transmission. Fig. 25 – Plage de fonctionnement du Transmetteur RHT Climate NOVUS AUTOMATION 22/47... -
Page 23: Forcer La Lecture De L'humidité Relative
Le dispositif répond aux commandes de lecture et d'écriture sur ses registres internes, comme indiqué dans ce manuel (voir la section Communication Série). Baud Rate 19.2 1200 bps 2400 bps 4800 bps [nfG 9600 bps BAud 19200 bps 19.2 38400 bps 38.4 57600 bps 57.6 115200 bps 115.2 Tableau 38 – Baud Rate NOVUS AUTOMATION 23/47... -
Page 24: Cycle De Configuration Générale
élevée, plus la réponse de lecture de la température est lente. Min. Max. Unité Par défaut [nfG Filtre de lecture de capteur de température. Tableau 43 – Filtre numérique de lecture de température NOVUS AUTOMATION 24/47... -
Page 25: Humidité Relative Lecture Filtre Numérique
À partir de ce moment, la protection sera désactivée. Si la protection est active et qu'il y a une tentative de modification des paramètres, le dispositif affichera le message Prot à la place de la valeur ajustée. NOVUS AUTOMATION 25/47... -
Page 26: Cycle De Information
CYCLE DE INFORMATION Dans le cycle d'information, le Transmetteur RHT Climate affiche le numéro de série (Sn) et la version du firmware (firm) du dispositif. Fig. 26 - Numéro de série de l'information et version du firmware NOVUS AUTOMATION 26/47... -
Page 27: Carte De Paramètre
FLrk FAl1 Humidité absolue FAl2 Temp. du point de gel 0frk T0ff T0ff T0ff Fb22 Enthalpie PAss Pression de vapeur partielle prot Ratio du mélange Bv22 Bv22 Tableau 49 – Carte de paramètres du dispositif NOVUS AUTOMATION 27/47... -
Page 28: Interface Usb
USB est possible, mais nécessite une analyse minutieuse par le responsable de son installation. Pour la SURVEILLANCE à long terme et avec les entrées et sorties connectées, il est recommandé d'utiliser l'interface RS485, disponible ou optionnelle sur la plupart de nos dispositifs. NOVUS AUTOMATION 28/47... -
Page 29: Communication Série
2120 Valeur de température maximale -400 1000 -400 2120 Valeur minimale du point de rosée -900 1000 -1300 2120 Valeur maximale du point de rosée -900 1000 -1300 2120 Tableau 50 – Enregistreurs indicateurs de cycle principal NOVUS AUTOMATION 29/47... - Page 30 Blocage d'alarme Hystérésis d'alarme Heure de l'alarme ON 6500 6500 Heure de l'alarme OFF 6500 6500 Détermine l'état de l'alarme en cas d'erreur du capteur Détermine l'activation du buzzer Tableau 54 – Enregistreurs de sortie d'alarme ALM1 NOVUS AUTOMATION 30/47...
- Page 31 Tableau 57 – Enregistreus de configuration du port de communication Modbus RS485 Enregistreurs Offset Adresse Description Min. Max. Min. Max. défaut défaut Offset de température Offset d'humidité Valeur de pression utilisée pour les calculs 10000 1013 10000 Tableau 58 – Enregistreurs Offset NOVUS AUTOMATION 31/47...
- Page 32 String de tag de périphérique ASCII CARACTER 12 CARACTER 11 ASCII CARACTER 14 CARACTER 13 ASCII CARACTER 16 CARACTER 15 ASCII CARACTER 18 CARACTER 17 ASCII CARACTER 20 CARACTER 19 Tableau 61 – Enregistreurs Tag de périphérique NOVUS AUTOMATION 32/47...
- Page 33 Tableau 62 – Enregistreurs de linéarisation de capteur Enregistreurs d'informations sur le périphérique Adresse Description Numéro de série High Numéro de série Low Version du firmware Version finale Informe le modèle du dispositif Tableau 63 – Enregistreurs d'informations sur le périphérique NOVUS AUTOMATION 33/47...
- Page 34 Erreur dans la pression de vapeur d'eau Erreur de point de rosée Erreur dans l'humidité absolue Erreur dans ratio du mélange Erreur de température de l'ampoule humide Erreur dans enthalpie spécifique Erreur de point de gel Tableau 64 – Registre de diagnostic NOVUS AUTOMATION 34/47...
-
Page 35: Nxperience Software
Ce manuel décrit les fonctionnalités softwareles génériques. Pour des instructions plus spécifiques sur la configuration des périphériques et l'utilisation des outils, consultez le manuel d'utilisation spécifique. Le software et son manuel peuvent être téléchargés gratuitement sur notre site web www.novus.com.br, dans la zone Téléchargements. 11.1 INSTALLATION DE LA NXPERIENCE Pour installer NXperience, vous devez exécuter le fichier NxSoftwareSetup.exe, disponible sur notre site Web. - Page 36 Finalisation: Dans cet onglet, vous pouvez envoyer la configuration au dispositif, enregistrer les paramètres dans le fichier, mettre à jour le firmware du dispositif et configurer un mot de passe pour la protection du dispositif. Retour: Dans ce bouton, vous pouvez revenir à l'écran principal de NXperience. NOVUS AUTOMATION 36/47...
-
Page 37: Paramètres Généraux
Pour une précision accrue du capteur, l'dispositif dispose d'une fonction de calibrage personnalisée qui vous permet d'entrer jusqu'à cinq points de température et cinq points pour humidité relative. Pour effectuer ce réglage et accéder à la fenêtre d'étalonnage personnalisée, cliquez sur . Pour plus de détails sur cette fonctionnalité, consultez le manuel de NXperience. NOVUS AUTOMATION 37/47... -
Page 38: Paramètres De Sortie
En cas de défaillance du capteur, la quantité à transmettre par la sortie analogique passe en Mode d'Erreur. Pour la condition d'erreur, vous devez sélectionner l'état Bas ou Haute. Mode d'erreur Mode Haute 0 - 10 V 10 V 4 - 20 mA 3,6 mA 21,0 mA Tableau 65 – Mode d'erreur NOVUS AUTOMATION 38/47... -
Page 39: Configuration Des Sorties D'alarme Et Du Buzzer
Il est possible de lier l'activation du buzzer à chaque sortie d'alarme*. De cette façon, à chaque fois que la sortie d'alarme est activée, le buzzer sera activé, en respectant ses horaires. Pour connecter le buzzer à la sortie d'alarme, le paramètre Buzzer doit être activé. * La liaison du buzzer à une sortie d'alarme n'est possible que pour les modèles LCD. NOVUS AUTOMATION 39/47... -
Page 40: Paramètre Ihm
Lorsque vous naviguez dans les écrans de configuration du Transmetteur RHT Climate via le clavier de l'dispositif, seuls les cycles activés par NXperience sont accessibles. Dans l'exemple de la figure ci-dessous, il est seulement possible de naviguer entre les écrans sélectionnés. NOVUS AUTOMATION 40/47... - Page 41 L'affichage du Transmetteur RHT Climate permet le réglage de cinq niveaux de contraste qui favorisent la visualisation de l'information de l'affichage des différents angles de vision. Pour sélectionner le meilleur angle, cliquez sur la valeur d'angle souhaitée. NOVUS AUTOMATION 41/47...
-
Page 42: Paramètres De Diagnostic
(0 - 10 V ou 4 - 20 mA) qui sera forcé sur les sorties dépend de la configuration appliquée à chacune d'entre elles. Les sorties d'alarme et le buzzer ont aussi la fonction de forçage et doivent être activés pour que le forçage soit possible. NOVUS AUTOMATION 42/47... - Page 43 Les images ci-dessous montrent l'interface de forçage de la sortie d'alarme 1 dans les trois conditions possibles: Pas de forçage, forçage en état et forçage en état Off. Fig. 45 – Sortie d'alarme 1 sans forcer Fig. 46 – Sortie d'alarme 1 avec état forcé Fig. 47 – Sortie d'alarme 1 avec forçage à l'état Off NOVUS AUTOMATION 43/47...
-
Page 44: Paramètres De Finition
, vous pouvez envoyer la configuration au dispositif, enregistrer les paramètres dans le fichier, mettre à jour le firmware du dispositif et configurer un mot de passe pour la protection du dispositif. Fig. 48 – Écran de finalisation NOVUS AUTOMATION 44/47... -
Page 45: Spécifications Techniques
• Capsule capteur: IP20 ou IP40, selon les modèles: polyamide (fourni avec le dispositif) ou PTFE fritté (en option). Boîtier ABS+PC Software de configuration pour Windows 10, 8 / 8.1, 7, Vista et XP (32 et 64 bits). NXperience Menus en portugais, espagnol, française et anglais. Tableau 66 – Spécifications techniques NOVUS AUTOMATION 45/47... -
Page 46: Garantie
GARANTIE Les conditions de garantie peuvent être trouvées sur notre site web www.novusautomation.fr/garantie. NOVUS AUTOMATION 46/47... -
Page 47: Annexe I - Notions Sur La Psychométrie
Ratio du mélange varie avec la température, sauf si la température est inférieure au point de rosée, c'est-à-dire lorsque l'air est complètement saturé de vapeur d'eau. Dans ces conditions, la baisse de température entraînera une condensation forcée de l'eau. NOVUS AUTOMATION 47/47...
