Figure 6.37 : Mesure de la résistance d'isolement (Prise LN - PE)
Procédure de mesure RISO
Sélectionnez la fonction de Riso.
Réglez les paramètres / limites de test.
Connectez les fils de test aux bornes ISO(+), ISO(-) sur l'instrument, puis connectez les fils de test au dispositif
testé, ou
Connectez le dispositif à la prise de test de secteur. Pour le test Riso-S, connectez en outre le fil de test à la
borne P/S sur l'instrument, puis connectez le fil de test au dispositif.
Démarrez la mesure.
La mesure peut être arrêtée manuellement ou par une minuterie.
Enregistrer les résultats (option).
Figure 6.39 : Exemples de résultats de mesure de résistance d'isolement
Note :
Quand la sonde P/S est raccordée pendant la mesure Riso, alors le courant qui passe à travers elle est pris
en compte.

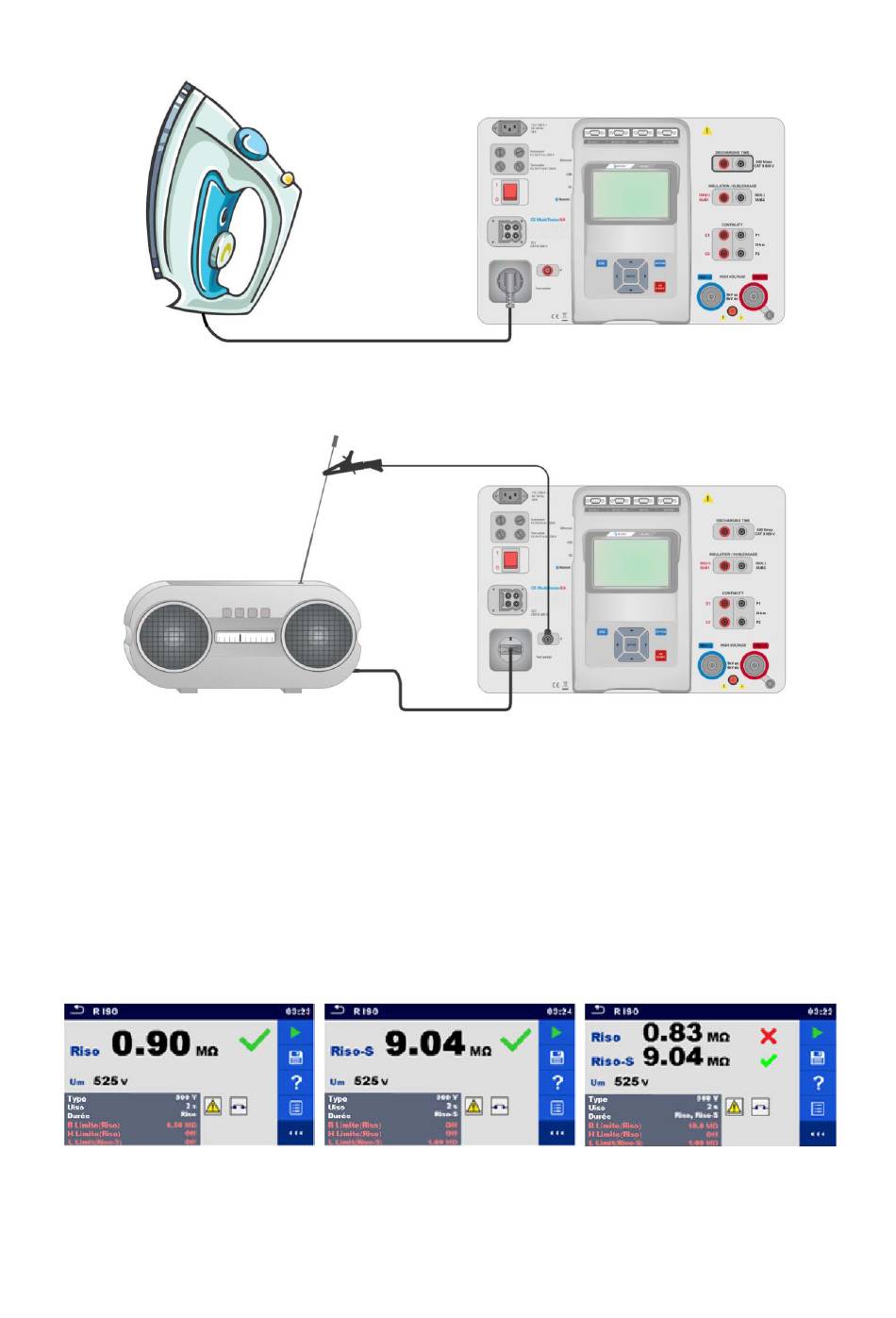

Figure 6.38 : Mesure de Riso, Riso-S (prise)
80
