Procédure de montage
2.
Tourner le boîtier dans la position souhaitée.
3.
Serrer les vis de fixation.
5.2.7

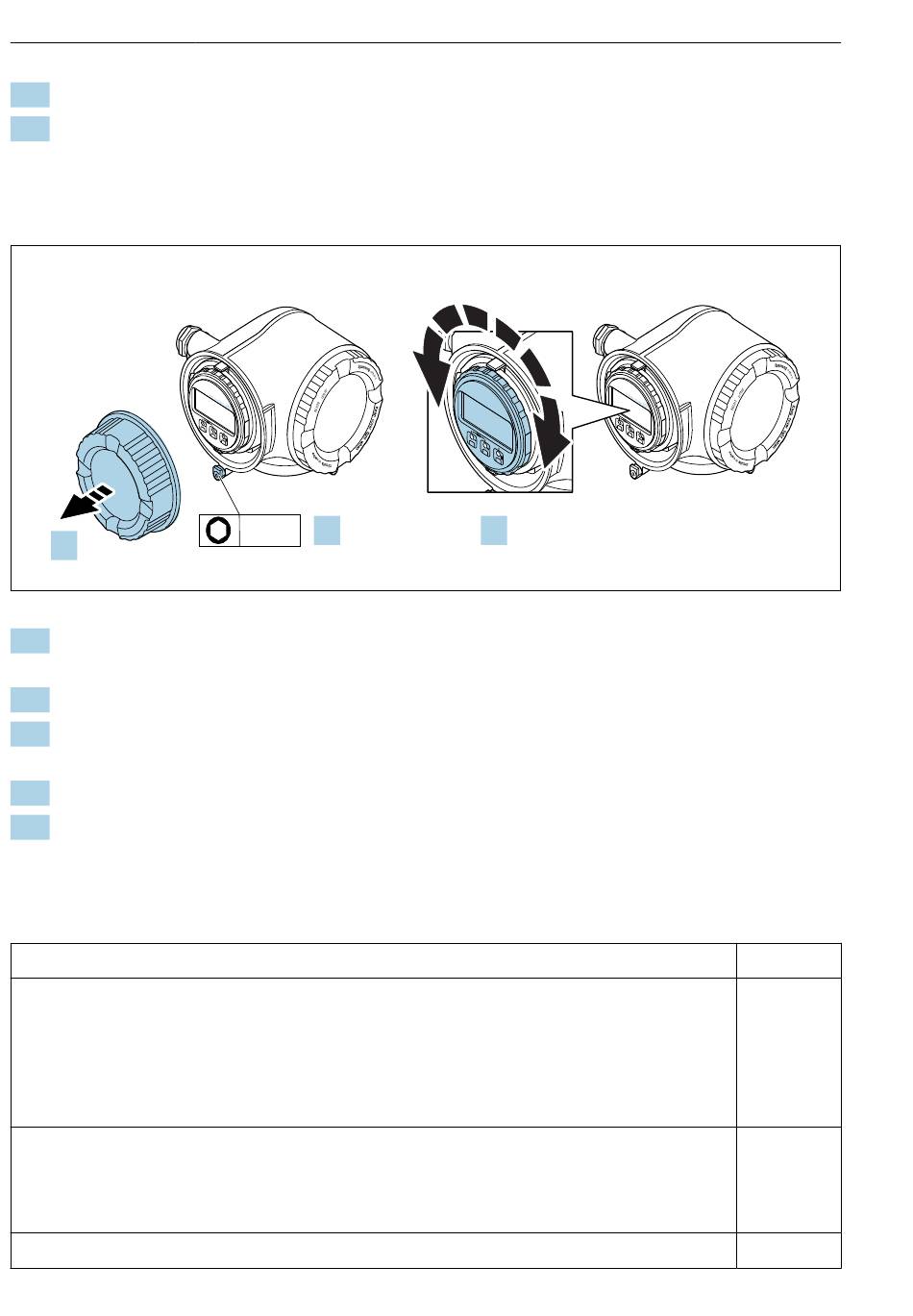

Rotation du module d'affichage
Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration.
2.
1.
Selon la version de l' a ppareil : desserrer le crampon de sécurité du couvercle du
compartiment de raccordement.
2.
Dévisser le couvercle du compartiment de raccordement.
3.
Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45° dans chaque
direction.
4.
Visser le couvercle du compartiment de raccordement.
5.
Selon la version de l' a ppareil : fixer le crampon de sécurité du couvercle du compartiment
de raccordement.
5.3
Contrôle du montage
L' a ppareil de mesure est-il intact (contrôle visuel) ?
L' a ppareil de mesure correspond-il aux spécifications du point de mesure ?
Par exemple :
• Température de process
• Conditions de longueur droite d' e ntrée
• Température ambiante
• Gamme de mesure
La bonne position de montage a-t-elle été choisie pour le capteur → 11 ?
• Selon le type de capteur
• Selon la température du produit mesuré
• Selon les propriétés du produit mesuré (dégazage, chargé de matières solides)
Les capteurs sont-ils raccordés correctement au transmetteur (en amont/en aval) ?
40
E S
C
–
+
E
3 mm
1.
Débitmètre Proline Prosonic Flow P
E S
C
–
+
E S
C
E
–
+
E
3.
A0030035
