Procédure de montage
• Deux capteurs avec câbles de raccordement
• Clé à fourche (13 mm)
• Tournevis
Procédure :
1.
Positionner les colliers de serrage à l' a ide du rail de montage [uniquement DN50 à 600
(2 à 24"), pour les grands diamètres nominaux, mesurer directement la distance entre le
centre des goujons de collier] : installer le rail de montage avec le perçage identifié par
la lettre (provenant du paramètre Distance du capteur/aide à la mesure) sur le goujon
de montage du collier de serrage 1 qui est fixé. Positionner le collier de serrage 2
ajustable et installer le rail de montage avec le perçage identifié par la valeur numérique
sur le goujon de montage.
22

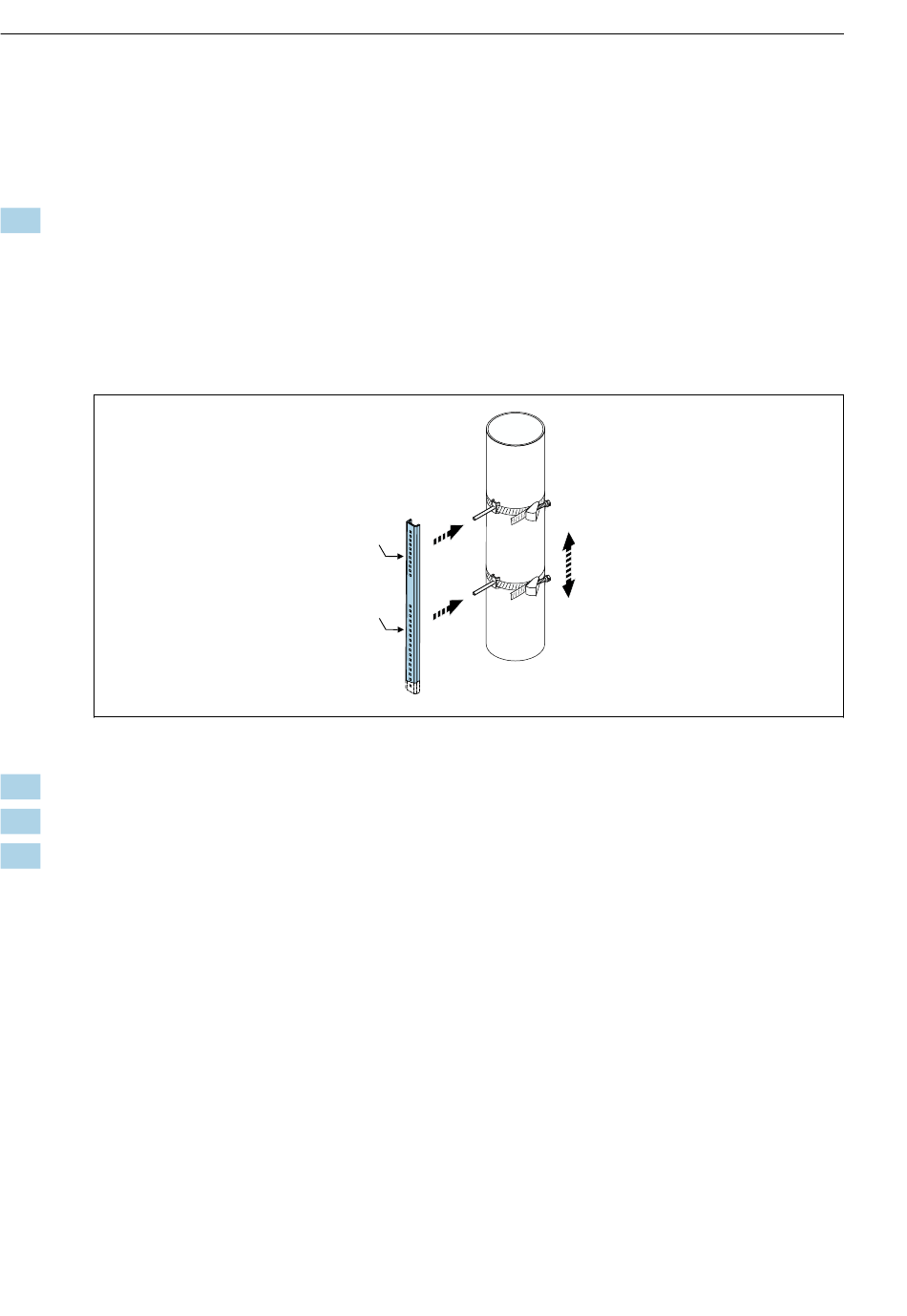

Détermination de la distance selon le rail de montage (p. ex. G22).
2.
Serrer le collier de serrage 2 afin qu' i l ne puisse pas glisser.
3.
Retirer le rail de montage du goujon de montage.
4.
Installer les supports de capteur sur les goujons de montage respectifs et serrer
fermement à l' a ide du contre-écrou.
34
G
22
Débitmètre Proline Prosonic Flow P
Endress+Hauser
A0043384
