Procédure de montage
4.
Saisir le collier de serrage 2 pouvant encore être déplacé, ainsi que le goujon de
montage, et le déplacer jusqu' à ce que les deux fils de mesure soient tendus de manière
uniforme, puis serrer le collier de serrage 2 pour l' e mpêcher de glisser. Ensuite, vérifier
l' e spacement des capteurs par rapport au centre des colliers de serrage. Si la distance est
trop petite, desserrer à nouveau le collier de serrage 2 et le repositionner correctement.
Les deux colliers de serrage doivent être aussi perpendiculaires que possible par rapport
à l' a xe du tube de mesure, et parallèles l' u n par rapport à l' a utre.
17
Positionnement des colliers de serrage (étapes 2 à 4)
5.

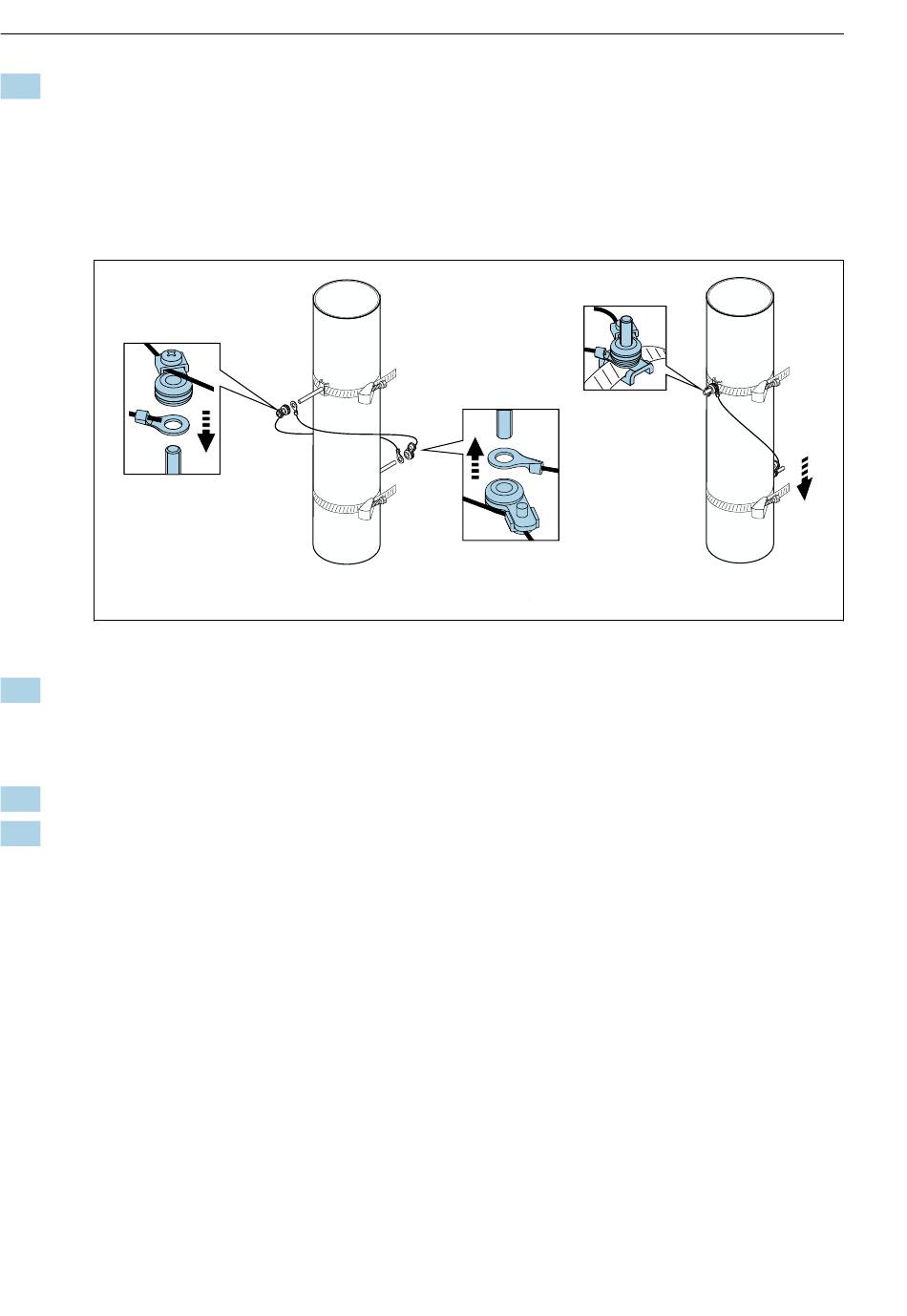

Desserrer les vis des éléments de fixation sur les fils de mesure et retirer les fils de
mesure des goujons de montage.
Procédure avec un mètre ruban :
1.
Utiliser un mètre ruban pour déterminer le diamètre de tube d.
2.
Monter le goujon de montage opposé à d/2 du goujon de montage avant. La distance
doit être de d/2 = d' / 2 des deux côtés.
30
Débitmètre Proline Prosonic Flow P
Endress+Hauser
A0043380
