Procédure de montage
8.

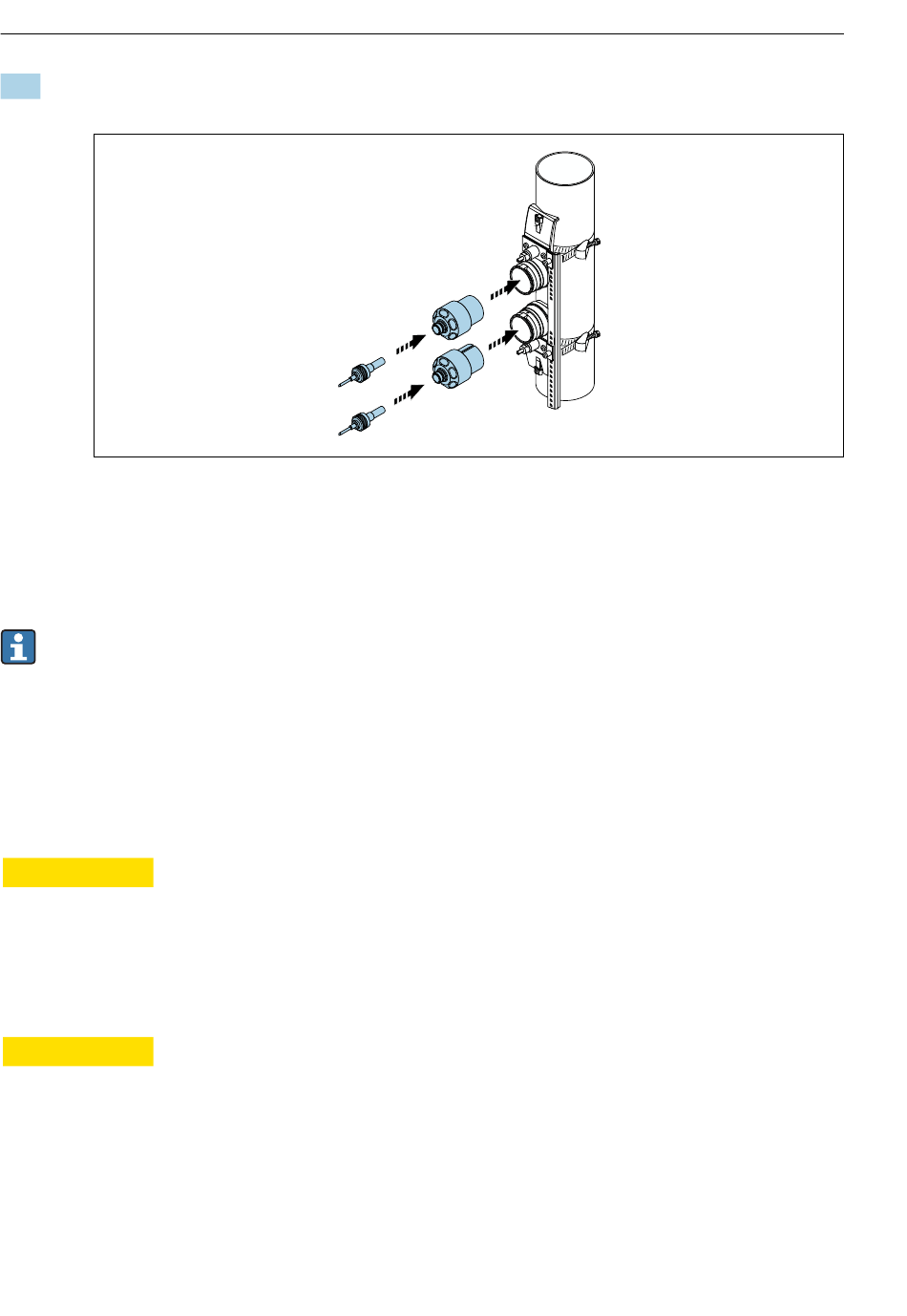

Insérer le câble de capteur jusqu' e n butée dans chacun des capteurs et serrer le contre-
écrou.
24
Montage des capteurs et raccordement des câbles de capteur
Ainsi se termine la procédure de montage. Les capteurs peuvent à présent être
raccordés au transmetteur via les câbles de capteur et le message d' e rreur peut être
vérifié dans la fonction de contrôle du capteur.
• Pour assurer un bon contact acoustique, la surface visible du tube de mesure doit être
propre et exempte de peinture écaillée et/ ou de rouille.
• Si le capteur est retiré du tube de mesure, il doit être nettoyé et une nouvelle couche de
gel de couplage doit être appliquée (en l' a bsence de patin de couplage).
• Sur les surfaces de tube de mesure rugueuses, les interstices doivent être comblés en
utilisant des quantités suffisantes de gel de couplage si l' u tilisation du patin de
couplage ne suffit pas (contrôle de la qualité de montage).
5.2.5
Montage du boîtier du transmetteur
ATTENTION
L
Température ambiante trop élevée !
Risque de surchauffe de l' é lectronique et possibilité de déformation du boîtier.
‣
Ne pas dépasser la température ambiante maximale admissible .
‣
Lors de l' u tilisation à l' e xtérieur : éviter le rayonnement solaire direct et les fortes
intempéries, notamment dans les régions climatiques chaudes.
ATTENTION
L
Une contrainte trop importante peut endommager le boîtier !
‣
Eviter les contraintes mécaniques trop importantes.
Le transmetteur peut être monté des façons suivantes :
• Montage sur colonne
• Montage mural
36
Débitmètre Proline Prosonic Flow P
Endress+Hauser
A0043386
