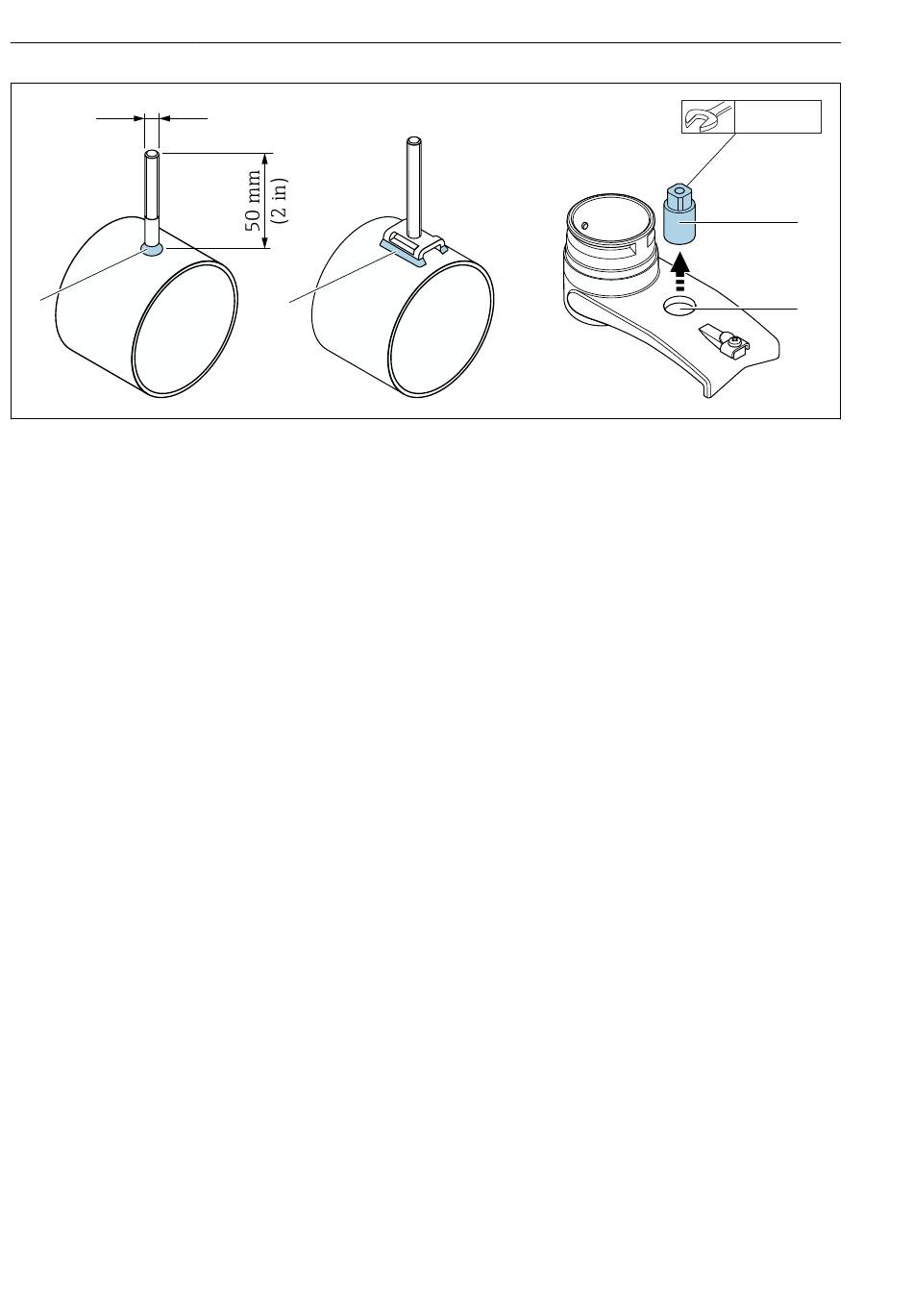

Procédure de montage
M6
1
12
Support avec goujons à souder
1
Soudure
2
Contre-écrou
3
Diamètre max. du trou 8,7 mm (0,34 in)
Montage du capteur – petits diamètres nominaux DN 15 à 65 (½ à 2½")
Exigences
• La distance de montage est connue. → 17
• Le support de capteur prémonté.
Matériel
Le matériel suivant est requis pour le montage :
• Capteur avec câble adaptateur
• Câble de capteur pour le raccordement au transmetteur
• Moyen de couplage (patin de couplage ou gel de couplage) pour la liaison acoustique entre
le capteur et le tube
26
1
Débitmètre Proline Prosonic Flow P
13 mm
Endress+Hauser
2
3
A0043375
