AIDES AU STATIONNEMENT
Caméra de recul
Fonctionnement
Selon les variantes,
Au passage de la marche arrière, la

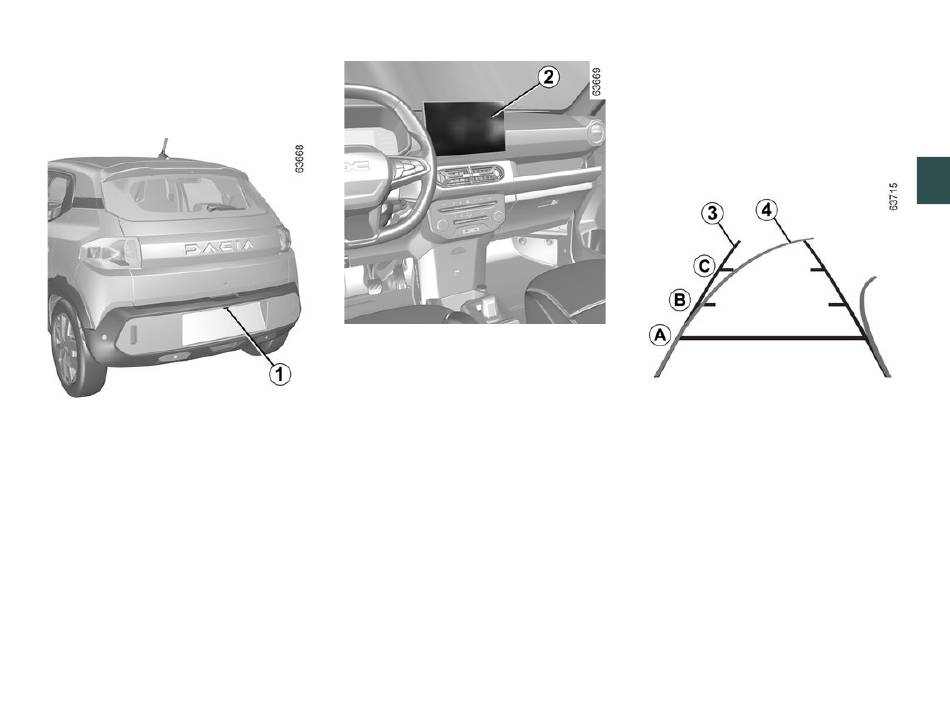

caméra 1 située à l'arrière du véhicule
transmet une vue de l'environnement
arrière du véhicule sur l'écran
multimédia 2 accompagné de trois
gabarits 3 ou 4 (fixe et mobile).
Ce système utilise plusieurs gabarits
pour son fonctionnement (mobile pour
la trajectoire et fixe pour la distance).
Lorsque la zone rouge est atteinte,
aidez-vous de la représentation du
bouclier pour vous arrêter
précisément.
Nota : veillez à ce que la caméra de
recul ne soit pas occultée (saletés,
boue, neige, condensation, etc.).
Gabarit fixe 3
Le gabarit fixe est constitué de repères
de couleurs A , B et C indiquant la
distance derrière le véhicule :
– A (rouge) à environ 30 centimètres
du véhicule ;
– B (jaune) à environ 70 centimètres
du véhicule ;
– C (vert) à environ 150 centimètres
du véhicule.
Ce gabarit reste fixe et indique la
trajectoire du véhicule si les roues sont
en ligne avec le véhicule.
Gabarit mobile 4
Il est représenté en bleu sur l'écran
multimédia 2 . Il indique la trajectoire
du véhicule en fonction de la position
du volant.
