Section 5 – ENTRETIEN RÉGULIER
Entretien toutes les 250 heures
Effectuez cet entretien simultanément avec celui de
toutes les 50/100 heures.
Inspection/nettoyage des ailettes du
radiateur et du refroidisseur d'huile
AVERTISSEMENT ! Notez les risques de
poussière et de débris lorsque vous utilisez de
l'air comprimé. Mettez toujours des lunettes et
protection et un masque.
ATTENTION :
• Pour éviter d'endommager les ailettes lors du
nettoyage à l'air comprimé, utilisez de l'air
comprimé à une pression d'environ 0. 20 à 0. 29
MPa (2 à 3 kg/cm2) et souffler à une distance
sûre des ailettes.
L'endommagement des ailettes peut entraîner
des fuites d'eau et une surchauffe.
• Dans les endroits poussiéreux, inspectez les
ailettes quotidiennement et nettoyez-les si
nécessaire.
Placez la machine sur une surface à niveau.
1.
Retirer le couvercle de la machine comme décrit
2.
de « Retrait du capot de la machine» à la page
5-18.
Appliquez de l'air comprimé (0. 20 à 0. 29 MPa
3.
(2 à 3 kg/cm2) sur le refroidisseur d'huile (3) et le
radiateur (4) pour déloger toute saleté ou tout
débris obstruant les ailettes.

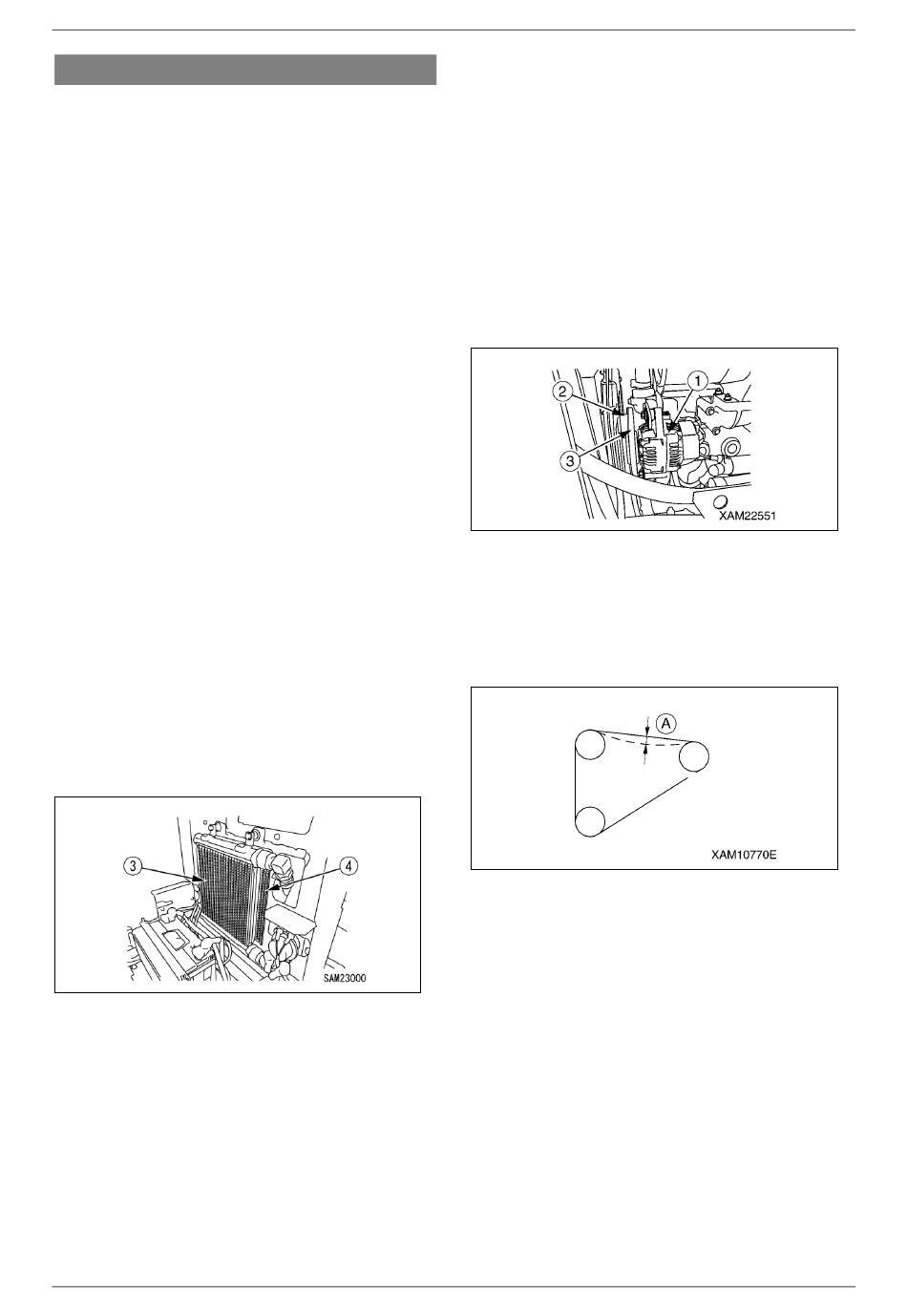

Fig. 5-89
Après le nettoyage, remettez le couvercle de la
4.
machine en place comme décrit dans
"Installation du capot de la machine" à la page 5-
18.
5 - 44
Mini-grue sur chenilles M A E D A
Vérifiez / ajustez la tension de la courroie
de l'alternateur
Vérification de la tension
Retirer le couvercle de la machine comme décrit
1.
de « Retrait du capot de la machine» à la page
5-18.
2.
Avec les doigts, poussez (avec environ 98 N
{10kgf}) le point intermédiaire entre la poulie du
ventilateur (2) et la poulie d'alternateur (1) de la
courroie (3) et si la déformation est entre 10 et 12
mm, elle est dans la norme.
Fig. 5-90
Si le résultat de l'inspection indique que la
3.
tension de la courroie (3) est hors de la plage de
valeurs standard, consultez la section Contrôle
de la tension et ajustez la tension de la courroie
(3).
Poulie du ventilateur
Poulie de la bielle
Fig. 5-91
REMARQUE : Procédez aux inspections suivantes
en même temps que vous vérifiez la tension de la
courroie du ventilateur :
• Vérifiez que les poulies ne sont pas cassées, que la
rainure en V et la courroie ne sont pas usées. En
particulier, veillez à ce que la courroie ne soit pas en
contact avec le bas de la rainure en V.
• Un remplacement rapide de la courroie est
nécessaire si le réglage de la courroie n'est plus
possible en raison d'une courroie étirée ou si la
courroie est rayée ou fissurée.
• Un essai d'au moins 5 minutes est nécessaire
après le remplacement de la courroie. Réajustez la
tension de la courroie à la fin de l'essai.
Poulie
d'alternateur
2/2021 MC405C-3
