Mini-grue sur chenilles M A E D A
Utilisez la procédure suivant pour réaliser le
raccordement électrique entre l'équipement
d'alimentation et cette machine.

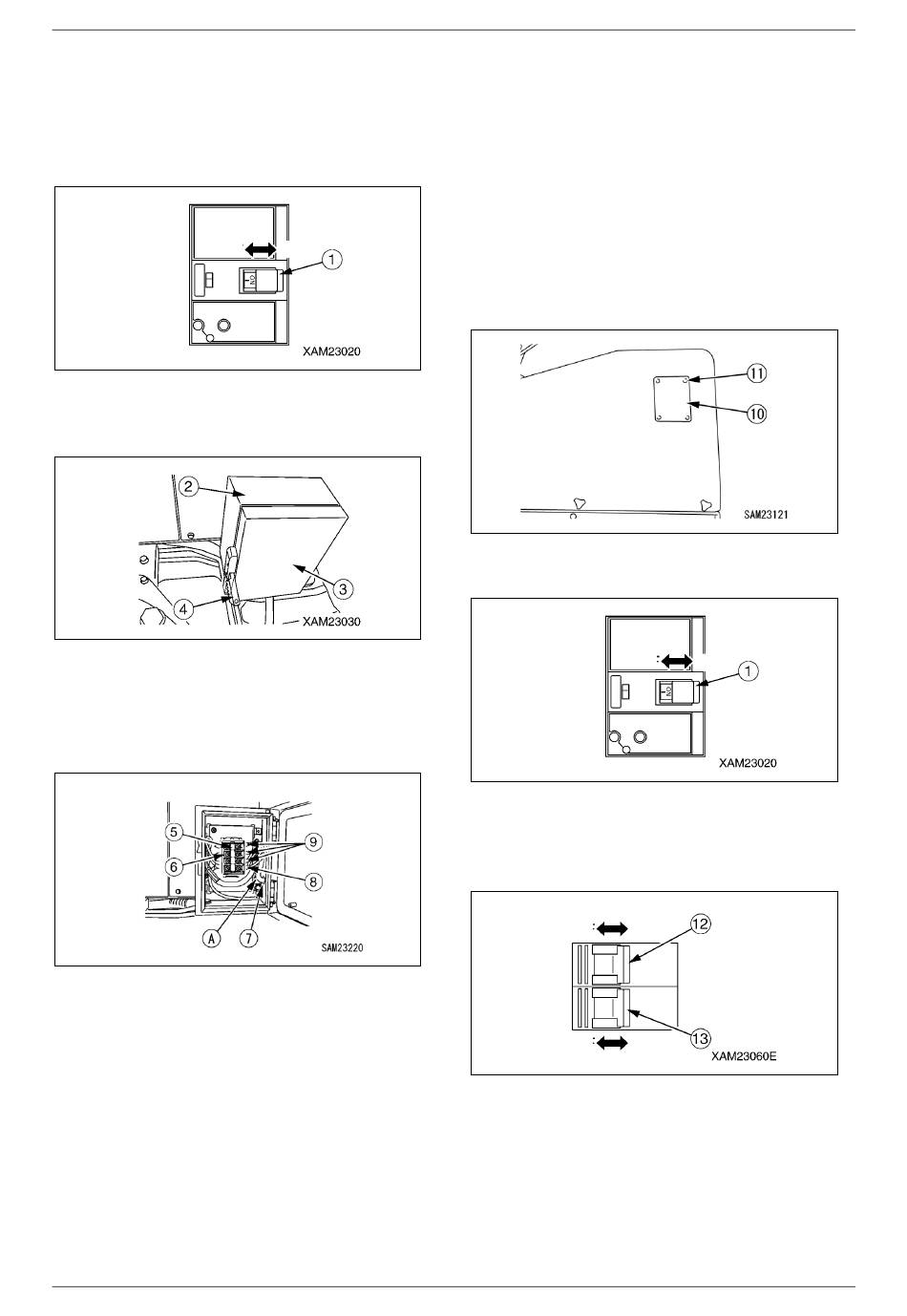

1.
Assurez-vous que les disjoncteurs du bloc
d'alimentation et l'unité de l'onduleur soient en
position OFF (Arrêt).
ARRÊT :
Fig. 4-388
Déverrouillez la porte (3) du boîtier d'alimentation
2.
(2) en tirant la poignée (4) vers vous pour l'ouvrir.
Fig. 4-389
3.
Retirez le couvercle (6) du bornier (5) dans le
boîtier d'alimentation, en tenant le haut et le bas
du couvercle (6) avec les doigts et en le tirant
vers vous.
Fig. 4-390
Amenez le câble cabtire conforme aux
4.
spécifications de la machine (A) par un orifice
pour la mise à la terre du câble (7) en bas du
boîtier d'alimentation pour le connecter au sur le
bloc terminal (5).
ATTENTION : Le câble de terre (8) du câble de la
cabine doit être correctement connecté à la
"borne PE" du bornier. Les trois câbles (9) pilotés
par l'onduleur, autres que le câble de masse,
peuvent être connectés à l'une des "bornes L1,
L2 et L3".
2/2021 MC405C-3
Section 4 – FONCTIONNEMENT DU MOTEUR ÉLECTRIQUE
MARCHE
Après avoir effectué la connexion du câble
5.
cabtire du boîtier d'alimentation (A), fermez la
porte (3) du boîtier d'alimentation (2).
6.
Amenez et connectez le bloc du terminal de
câble au disjoncteur de l'équipement
d'alimentation sans exercer de contraintes
inutiles sur le câble (A).
Arrêtez le disjoncteur de l'équipement
7.
d'alimentation.
8.
Retirez les deux boulons de montage (11) et
retirez ensuite le cache en plastique (10).
Fig. 4-391
9.
Mettez le disjoncteur (1) sous tension.
ARRÊT :
Fig. 4-392
10. Mettez sous tension l'interrupteur d'alimentation
du circuit CA (12) et l'interrupteur d'alimentation
DC12V (13).
ARRÊT :
MARCHE
ARRÊT :
MARCHE
Fig. 4-393
REMARQUE : Il n'y a aucun risque de sécurité même
si l'interrupteur d'alimentation du circuit CA (12) et
l'interrupteur d'alimentation DC12V (13) restent sur
ON.
11. Installez le couvercle d'inspection (10) dans sa
position d'origine et resserrez correctement les 2
boulons de montage (11).
MARCHE
Circuit CA
12 V CC
4-135
