Section 5 – FUSIBLES
FUSIBLES
ATTENTION : Assurez-vous de mettre le
commutateur de démarrage sur « ARRÊT »
lorsque vous vérifiez ou remplacez un fusible.
ATTENTION : Les fusibles protègent les
composants et les câbles électriques contre les
surchauffes qui pourraient les brûler.
• Les fusibles sont des fusibles tubulaires. Si un
fusible a été endommagé par la corrosion et
qu'une poudre blanche est visible, assurez-
vous qu'il soit remplacé.
• Lorsqu'un fusible a fondu, cherchez toujours la
cause dans le circuit et réparez la défaillance
avant de remplacer le fusible.
• Lorsque vous remplacez un fusible, assurez-
vous d'en mettre un de même capacité.

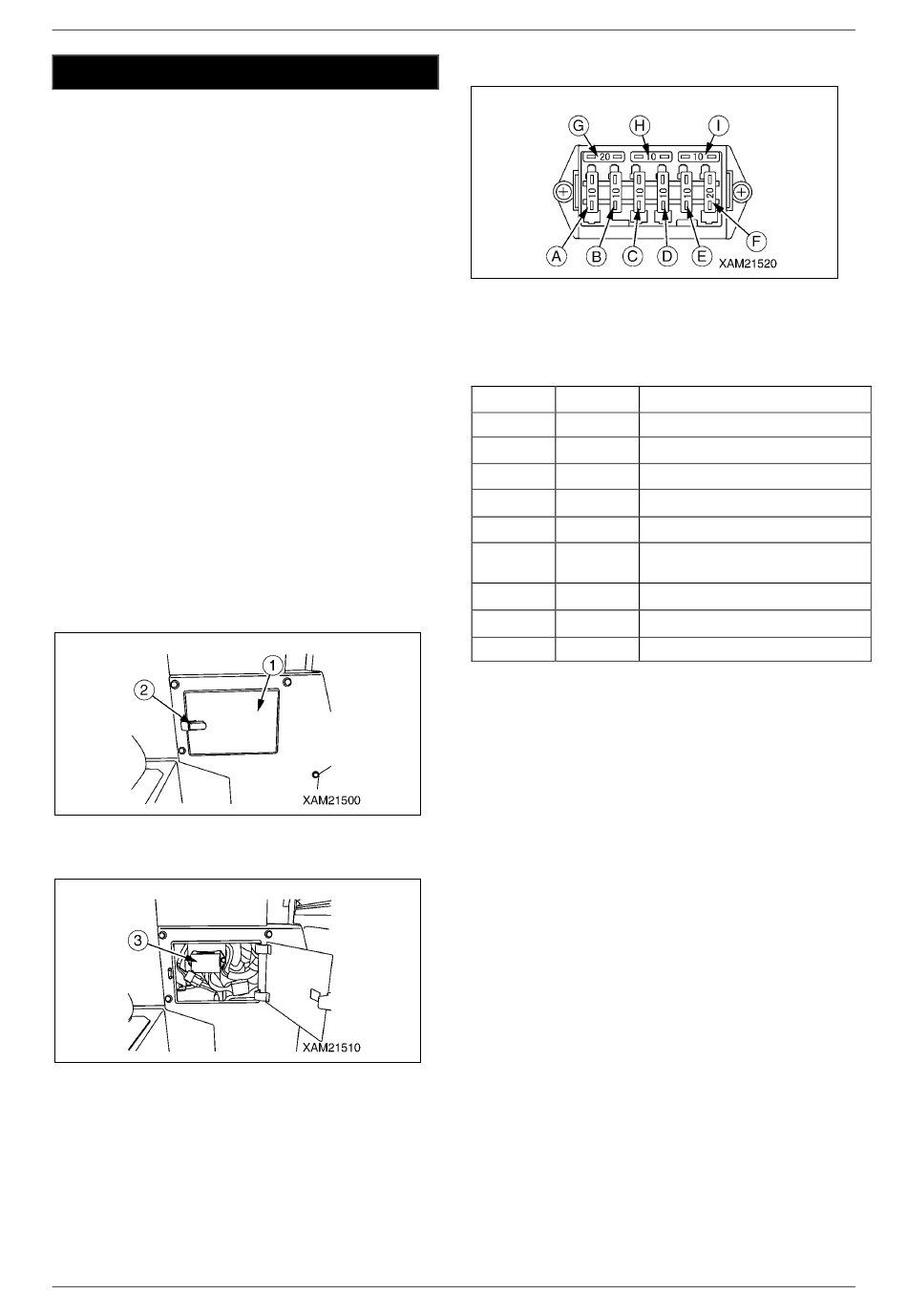

La boîte à fusibles se trouve dans la partie inférieure
du tableau de bord.
Vérifiez et remplacez un fusible en suivant la
procédure ci-dessous.
1.
Retirez la boucle (2) du couvercle (1) au bas du
tableau de bord pour ouvrir le couvercle (1).
Fig. 5-25
Retirez le couvercle (3) de la boîte à fusibles.
2.
Fig. 5-26
Retirez le fusible de la boîte à fusibles et
3.
vérifiez/remplacez le fusible.
Insérez un fusible neuf ou vérifié dans sa
4.
position d'origine dans la boîte à fusibles.
5 - 20
Mini-grue sur chenilles M A E D A
[Capacités des fusibles et noms des circuits]
Fig. 5-27
Le tableau ci-dessous présente le système de
fusibles et leurs capacités.
Capacité
Index
A
10 A
B
10 A
C
10 A
D
10 A
E
10 A
F
20 A
G
20 A
H
10 A
I
10 A
Nom du circuit
P.S. principal
PCB
Commande moteur
Électrovanne
Klaxon, lumière
Limiteur de moment, système
de contrôle à distance
Réserve
Réserve
Réserve
2/2021 MC405C-3
