Section 4 –FONCTIONNEMENT DE LA GRUE
Opération de levage de la flèche
AVERTISSEMENT !
• Actionnez le levier de commande du levage de
la flèche aussi lentement que possible.
Un actionnement rapide avec une charge
suspendue entraînera le balancement de celle-
ci et constituera un choc important pour la
machine, ce qui risque de l'endommager ou de
la renverser.
• Lorsque la flèche est abaissée, la portée
augmente et la charge nominale totale pouvant
être soulevée diminue. Faites particulièrement
attention à ce que le poids de la charge
n'excède pas la limite lorsque la flèche est
abaissée en utilisant le cylindre du mât de
charge.

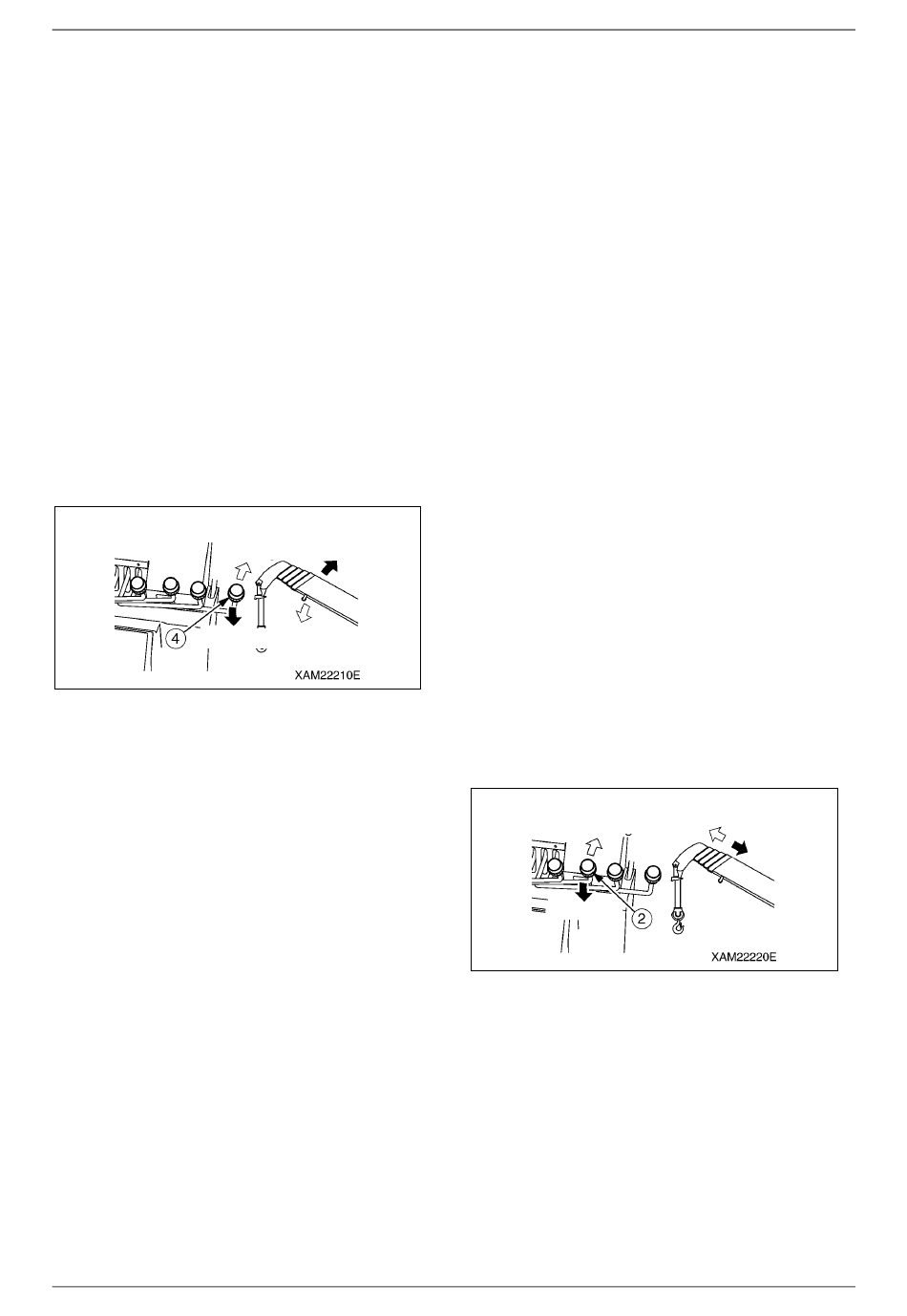

Actionnez le levier de commande du levage de la
flèche (4) comme suit :
Abaissement
Levage
Fig. 4-165
• Abaisser : Poussez le levier vers l'avant en position
« ABAISSER ».
• Point mort :
Libérez votre main du levier.
Le levier retourne à la position de POINT
MORT et le levage de la flèche s'arrête.
• Lever : Tirez le levier vers vous en position
« LEVER ».
REMARQUE : Ajustez la vitesse de levage de la
flèche à l'aide du levier de levage de la flèche et du
levier d'accélération.
Opération de télescopage de la
flèche
AVERTISSEMENT !
• Actionnez le levier de commande du
télescopage de la flèche aussi lentement que
possible.
Un actionnement rapide avec une charge
suspendue entraînera le balancement de celle-
ci et constituera un choc important pour la
machine, ce qui risque de l'endommager ou de
la renverser.
4 - 64
Mini-grue sur chenilles M A E D A
• Évitez de tirer la charge horizontalement ou par
télescopage de la flèche.
• Lorsque la flèche est allongée, la portée
augmente et la charge nominale totale pouvant
être soulevée diminue. Faites particulièrement
attention à ce que le poids de la charge
n'excède pas la limite lorsque la flèche est
allongée en utilisant le télescopage.
• Lorsque la flèche est étendue, le moufle à
crochet est également levé.
Si l'avertisseur sonore du détecteur de
surenroulement et le message sonore
« Crochet surhissé » se font entendre pendant
l'opération de déploiement de la flèche,
ramenez immédiatement le levier de
télescopage de la flèche en position « Point
mort » et arrêtez l'opération de déploiement de
la flèche.
ATTENTION :
• Le moufle à crochet est élevé ou abaissé lors
du télescopage de la flèche. Manœuvrez
simultanément le treuil afin d'ajuster la hauteur
du moufle à crochet.
• Si la flèche est allongée un long moment, elle se
rétracte légèrement en raison de modifications
de la température de l'huile hydraulique. Dans
une telle situation, la longueur de la flèche doit
être réglée en conséquence.
Actionnez le levier de commande du télescopage de
la flèche (2) comme suit :
Extension
Rétraction
Fig. 4-166
• Étendez : Poussez le levier vers l'avant en position
« ETENDRE ».
• Point mort :
Libérez votre main du levier.
Le levier retourne à la position « point
mort » et le télescopage de la flèche
s'arrête.
• Rétraction :
Tirez le levier vers vous en position
Repliement .
REMARQUE : Ajustez la vitesse de télescopage de
la flèche à l'aide du levier de télescopage de la flèche
et du levier d'accélération.
2/2021 MC405C-3
