Section 4 –Contrôleur d'état de charge/CEC (DÉTECTEUR DE SURCHARGE)
Contrôleur d'état de charge/CEC (DÉTECTEUR DE
SURCHARGE)
Caractéristiques du contrôleur d'état de charge/CEC
Vue B
Vue A

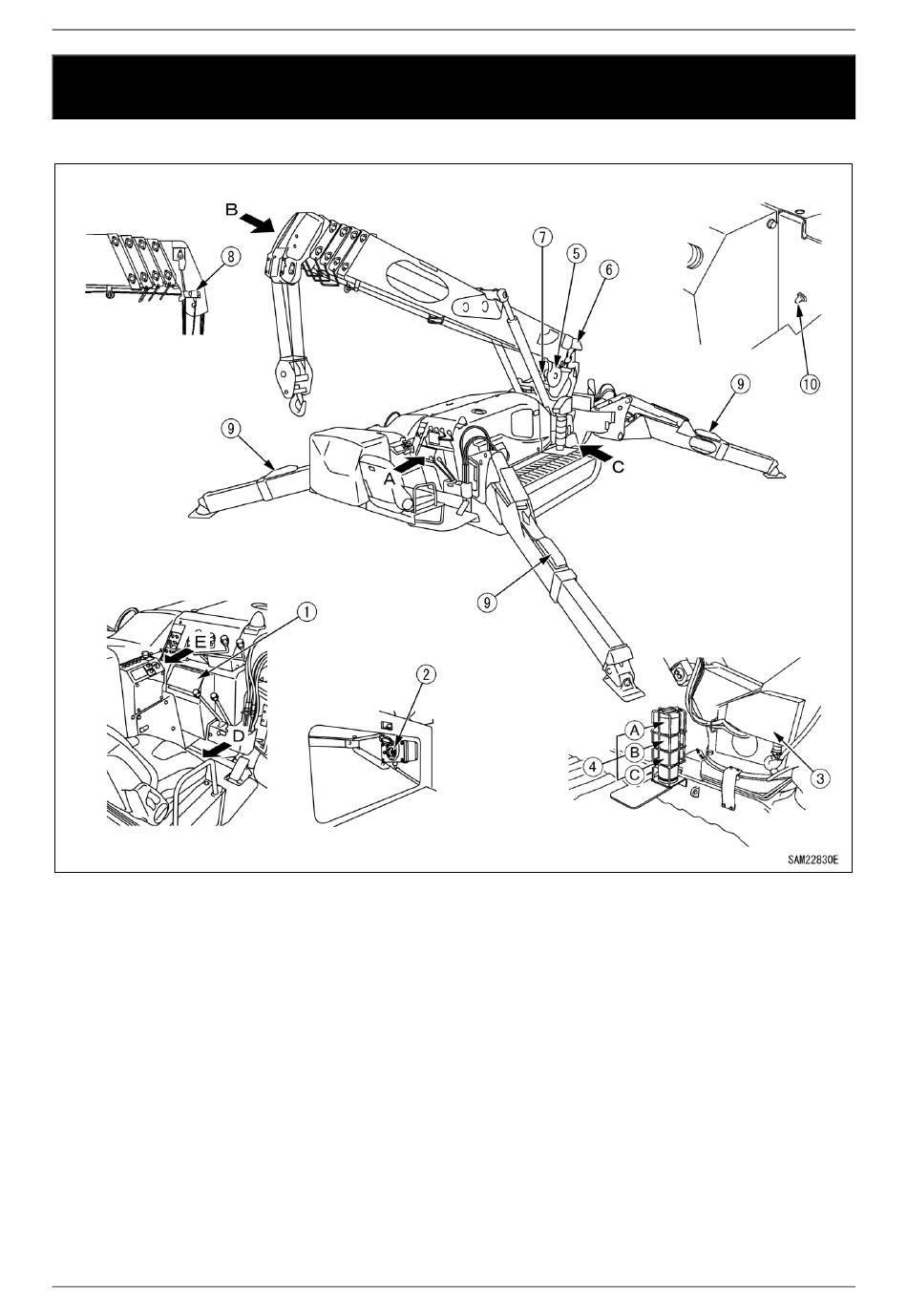

Fig. 4-178
Unité d'affichage du limiteur de moment
1 -
2 - Interrupteur de neutralisation du contrôleur d'état de
charge/CEC
Convertisseur du Contrôleur d'état de charge /
3-
CEC
Lampe de témoin d'état
4 -
A - Lampe de régime de travail rouge (Lampe
d'avertissement indiquant un facteur de
charge de 100% ou plus)
B - Lampe de régime de travail jaune (Lampe de
pré-avertissement indiquant un facteur de
charge de 90 à 100%)
C - Lampe de régime de travail verte (Lampe de
travail indiquant un facteur de charge inférieur
à 90%)
4 - 68
Vue D
Détecteur de longueur de la flèche (intérieur de
5 -
la flèche)
Détecteur d'angle de la flèche (côté du bord
6 -
arrière de la flèche)
Capteur de pression (cylindre du mât de charge)
7 -
(deux)
Détecteur d'enroulement excessif (côté de
8 -
l'extrémité de la flèche)
Commutateur de détection de la position du
9-
stabilisateur
10- Touche contournement de levage de la flèche
Mini-grue sur chenilles M A E D A
Vue E
Vue C
