Transmetteur 4400
Avril 2024
1.
Retirer le couvercle du bornier.
2.
Brancher le câblage de terrain dans le bornier par l' e ntrée de câble, voir la
REMARQUE
Installer une conduite conformément aux codes électriques locaux et nationaux régissant
le raccordement.
3.
Connecter le fil positif du canal d' e ntrée de courant du système de contrôle-commande
à la borne BOUCLE + (voir la figure 10 pour le schéma de câblage.)
4.
Connecter le fil négatif du canal d' e ntrée de courant du système de contrôle-commande
à la borne BOUCLE - (voir la figure 10.)
5.
Installer une résistance de 250 ohms pour assurer une impédance adéquate pour
la communication HART sur la borne BOUCLE.
6.
Remettre en place et serrer le couvercle du bornier.

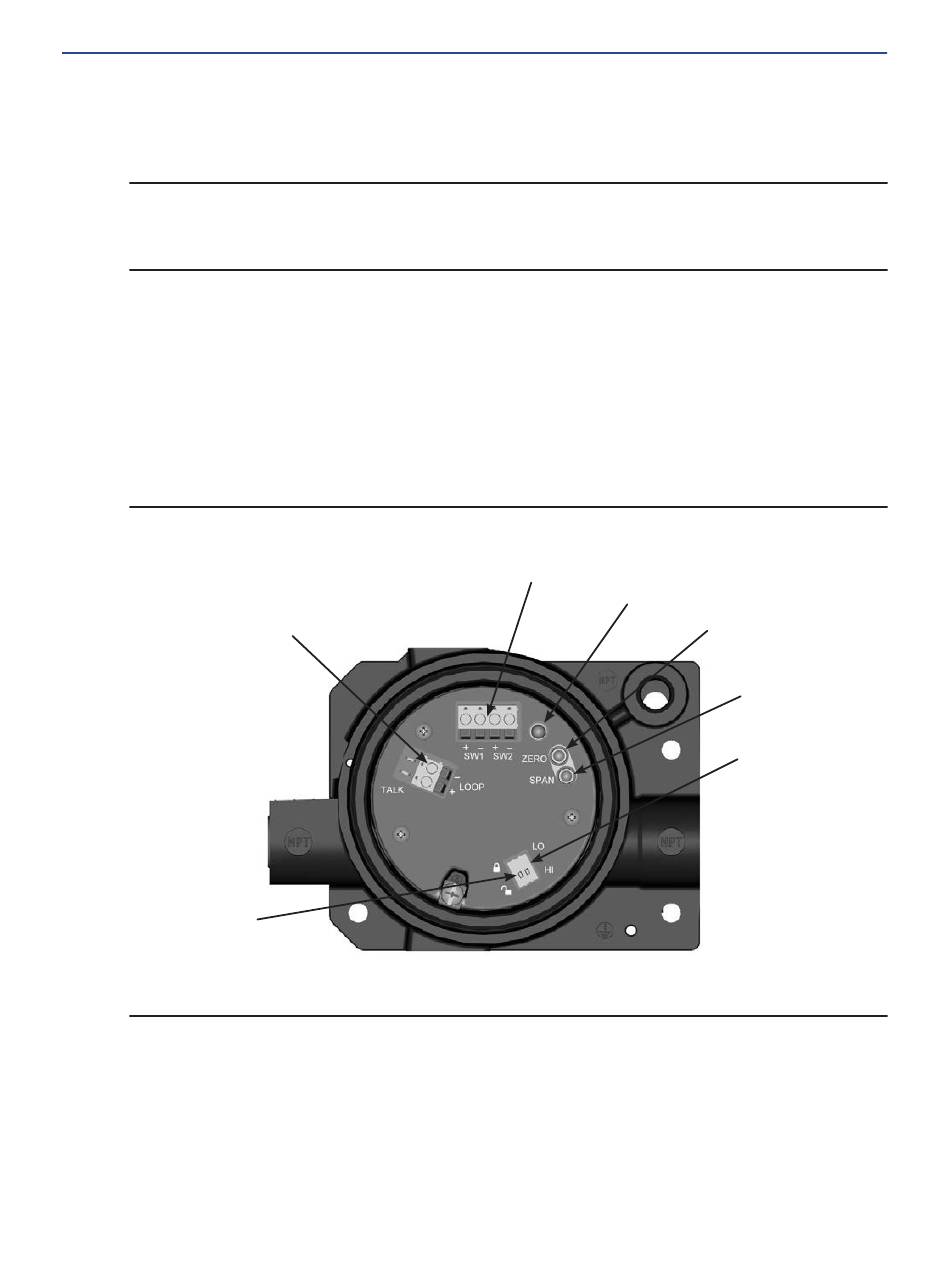

Figure 9.
Transmetteur sans couvercle
4 À 20 mA AVEC
RACCORDEMENT HART
RACCORDEMENT
DE CONDUITE
COMMUTATEUR DE
VERROUILLAGE DE
CONFIGURATION
BORNE DU COMMUTATEUR
INDICATEUR À LED
Manuel d'instructions
D104738X0FR
figure 9.
BOUTON-POUSSOIR
D' A JUSTAGE DU ZÉRO
BOUTON-POUSSOIR
D'ÉTENDUE D'ÉCHELLE
CONTACTEUR
POUR SIGNAL DE
DÉFAILLANCE HAUT
OU BAS
RACCORDEMENT
DE CONDUITE
