Manuel d'instructions
D104738X0FR
AVIS
L'aimant a été spécifiquement choisi pour assurer un champ magnétique stable à long
terme. Comme avec n'importe quel aimant, faire néanmoins preuve de prudence lors de la
manipulation de l'aimant. Un autre aimant très puissant situé à proximité (moins de 25 mm)
peut causer des dommages irréversibles. Parmi les équipements potentiellement nuisibles,
figurent notamment : les transmetteurs, les moteurs à courant continu, les piles d'aimant.
Utilisation d'aimants de forte puissance avec le transmetteur 4400
• Tournevis à pointe magnétique – Des tournevis à pointe magnétique peuvent être
utilisés sur le transmetteur de position 4400. Ils ne doivent toutefois pas être placés
à proximité immédiate de l'aimant (situé à l'arrière de l'instrument) lors du traitement
du procédé. Ils ne doivent également pas être utilisés à l'intérieur du bornier du
transmetteur 4400, car ils peuvent provoquer un scintillement ou un changement
de couleur de la LED.
• Aimants de maintien de calibrateurs – Il s'agit de puissants aimants
permettant de maintenir les calibrateurs de 4 à 20 mA. Normalement,
ces calibrateurs ne sont pas utilisés lors de la régulation du procédé par
l'instrument. Les aimants très puissants doivent être maintenus à au moins
15 cm (6 in.) du transmetteur 4400.
REMARQUE
En règle générale, ne pas utiliser moins de 50 % du parcours de course de l'aimant pour mesurer
la course totale. L'utilisation de l' e nsemble sur une gamme réduite affecte les performances. La
course utile des aimants linéaires est indiquée par des flèches moulées sur la pièce. Ceci implique
que le capteur Hall (le point central du canal au dos du boîtier du transmetteur 4400) doit rester
dans ces limites sur la totalité de la course de la vanne. Les montages des aimants linéaires sont
symétriques. N'importe quelle extrémité peut pointer vers le haut. L'aimant peut être désigné par
l' e xpression « réseau magnétique » dans les outils d'interface de l'utilisateur.

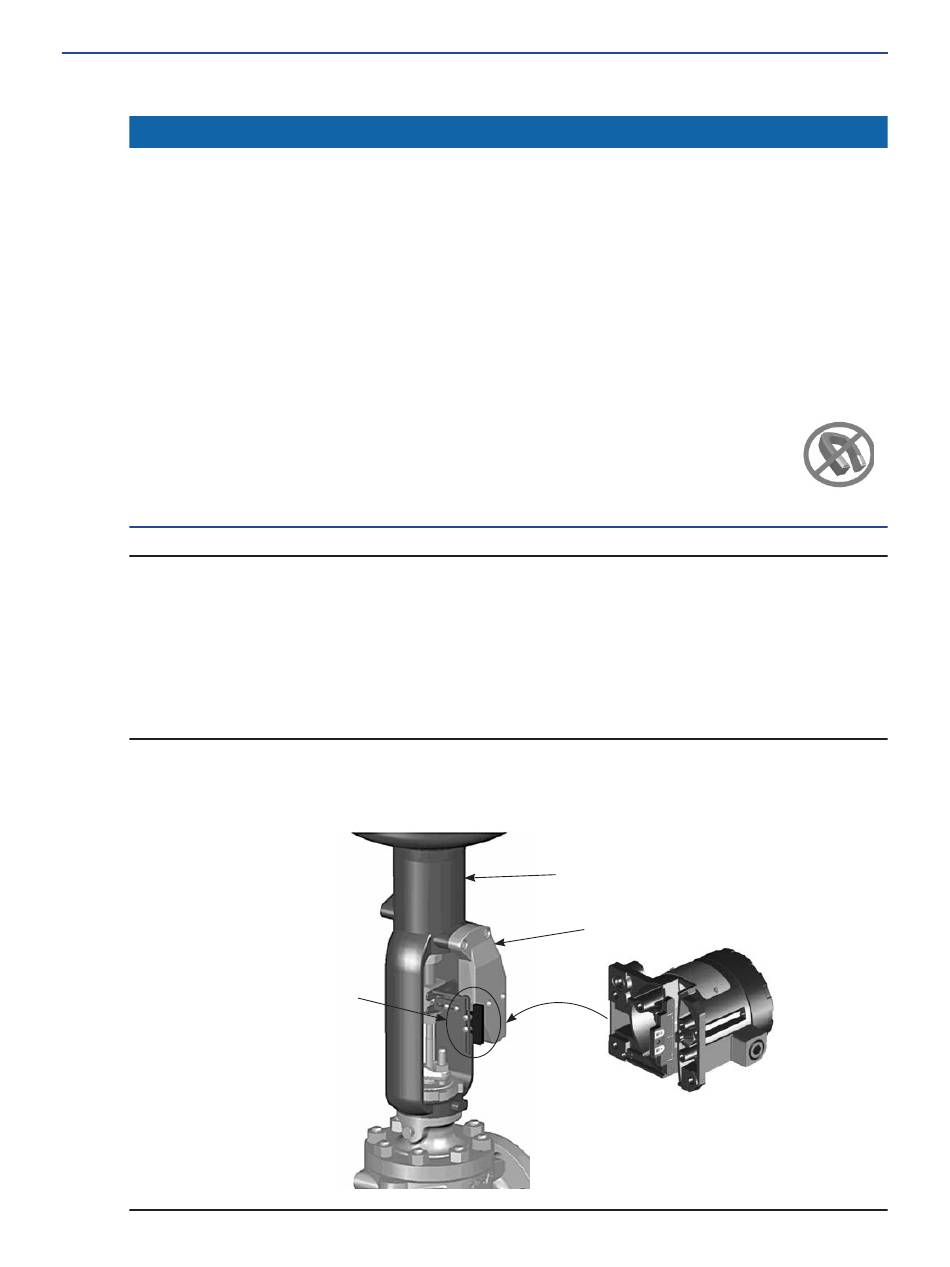

Figure 3.
Pièces de montage pour un actionneur à tige coulissante avec une course
maximale de 210 mm (8,25 in.)
SUPPORT DE CONTRE-
RÉACTION ET AIMANT
9
Transmetteur 4400
ACTIONNEUR
SUPPORT
DE MONTAGE
TRANSMETTEUR DE POSITION
Avril 2024
