Installation
Conduits d'amenée et d'évacuation des fumées
Positionnement des terminaux
L'évacuation des produits de la
combustion doit être réalisée
conformément à la règlementation en
vigueur, et plus particulièrement aux
normes UNI-CIG 7129, UNI-CIG 7131,
à la norme UNI 11071 et à leurs mises
à jour.
Pour le canal des fumées les règles
suivantes sont d'application :
- il doit être réalisé dans des
matériaux à même de résister
dans le temps aux contraintes
mécaniques normales, à la chaleur
et à l'action des produits de la
combustion, y compris la formation
possible de condensats. Il est
interdit d'utiliser des tubes annelés
- il doit être raccordé de façon
étanche
- il doit être apparent, facilement
démontable et il doit permettre les
dilatations thermiques normales
- il doit respecter les longueurs
maximales indiquées dans le
manuel d'instructions de cet
appareil.
- il doit avoir l'axe de la section
terminale d'entrée perpendiculaire
à la paroi opposée interne de la
cheminée et doit être fi xé de façon
étanche à l'entrée de la cheminée

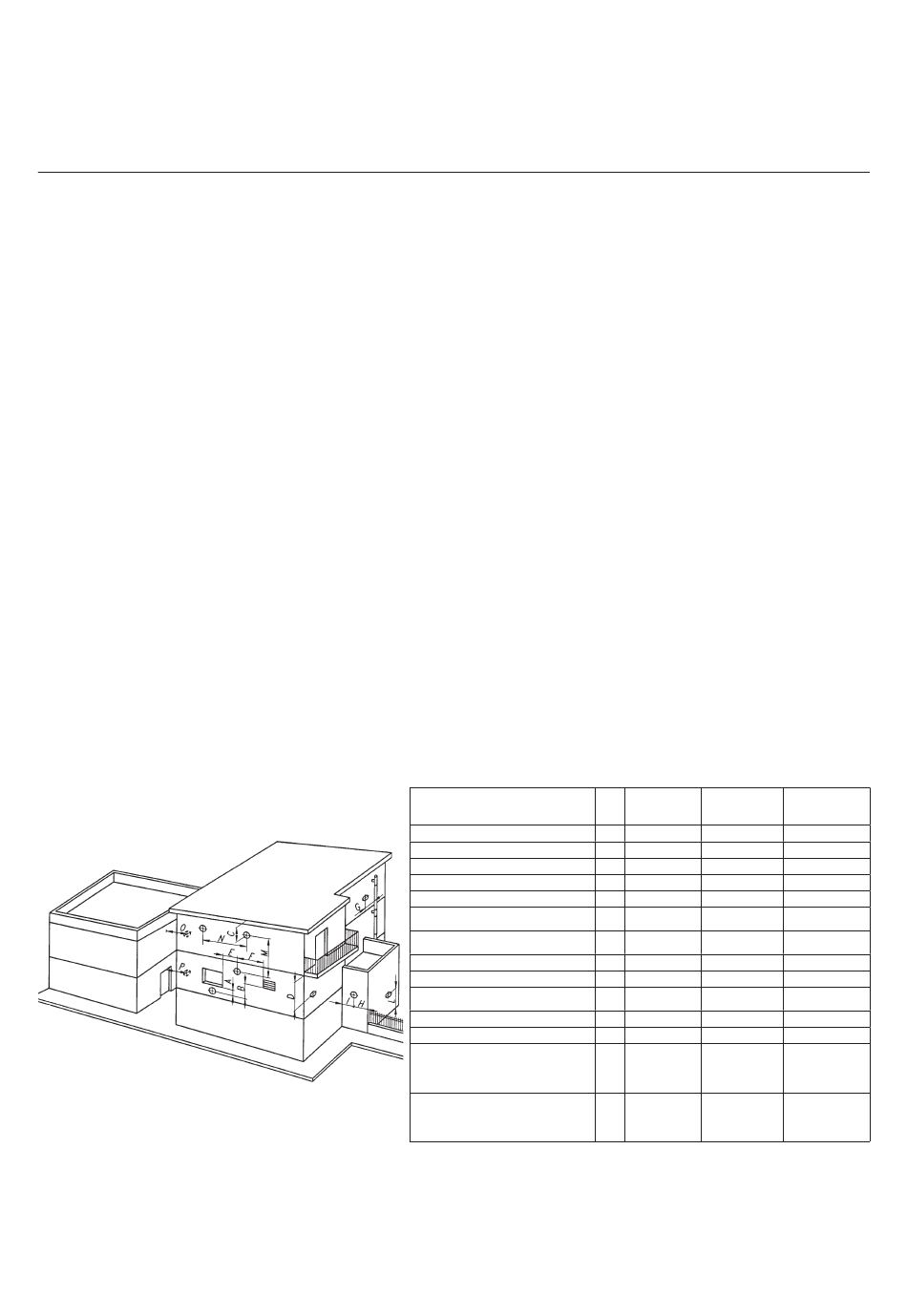

Positionnement des terminaux pour appareils à tirage forcé en fonction de leur débit thermique
* Les appareils dont le débit thermique est inférieur à 4 kW ne sont pas soumis obligatoirement à des limites quant aux positionnement des terminaux, à
l'exception des points O et P.
** Les terminaux sous un balcon utilisable doivent être installés de manière à ce que le parcours total des fumées, de leur point de sortie du terminal jusqu'à
leur débouché du périmètre extérieur du balcon y compris la hauteur de la balustrade de protection, ne soit pas inférieur à 2000 mm.
*** Lors de l'installation des terminaux, veiller à respecter des distances d'au moins 500 mm à cause de la proximité de matériaux sensibles à l'action des
gaz de combustion (par ex.: des gouttières ou des tuyaux de descente des eaux pluviales en matière plastique, des contrevents en bois, etc.) à moins
d'adopter les mesures de protection qui s'imposent.
® Là aussi, les terminaux doivent être construits de manière à ce que le fl ux des produits de combustion soit le plus possible ascensionnel et dûment
protégé contre les effets de la température.
- il ne doit pas comporter de vannes
d'arrêt
- il doit se trouver à au moins 500 mm
de toute matière combustible et/ou
infl ammable
- il doit recevoir l'évacuation d'un seul
appareil d'utilisation
- à chaque changement de direction
important (par ex. un coude 90°),
il doit être accompagné d'une
évacuation des condensats
appropriée.
Évacuation directe vers l'extérieur
En cas d'évacuation directe à
l'extérieur, les prescriptions
suivantes s'ajoutent aux conditions
mentionnées pour les canaux des
fumées :
- il doit avoir une portion fi nale
équipée d'un terminal de protection
non affl eurant au mur extérieur
du bâtiment, mais en saillie
d'une longueur suffi sante pour
la fi xation du terminal, et il doit
être installé de manière à pouvoir
permettre l'évacuation naturelle des
condensats.
- il doit être protégé par une gaine
métallique dans la portion traversant
les murs ; cette gaine sera fermée
dans la partie tournée vers l'intérieur
positionnement du terminal
sous une fenêtre
sous une bouche d'aération
sous l'avant-toit
sous un balcon**
d'une fenêtre adjacente
d'une bouche d'aération
adjacente
de tubes d'évacuation verticaux
ou horizontaux ***
d'un angle du bâtiment
d'un renfoncement du bâtiment
du sol ou de toute autre zone de
passage
entre deux terminaux verticaux
entre deux terminaux verticaux
par rapport à une façade voisine
sans ouvertures ou à des
terminaux dans un rayon de 3 m
autour de la sortie des fumées
idem, mais avec des ouvertures
ou des terminaux dans un rayon
de 3 m autour de la sortie des
fumées
du bâtiment et ouverte vers
l'extérieur
- il doit être à l'écart des zones
de passage de personnes ou
de véhicules, les condensats
pouvant donner lieu en hiver à des
phénomènes de formation de gel
aux points d'accumulation.
Positionnement des terminaux
En ce qui concerne le positionnement
des terminaux il faut se reporter aux
normes UNI-CIG 7129 et UNI-CIG
7131.
Raccordement au tuyau de fumées.
Le raccordement au tuyau de fumées
doit être réalisé conformément à la
règlementation en vigueur, et plus
particulièrement aux normes UNI-CIG
7129, UNI-CIG 7131 et à leurs mises
à jour.
ATTENTION : l'étude des dimensions
du tuyau de fumées fait partie
intégrante du projet de tout bâtiment
neuf ou faisant l'objet d'une rénovation.
Nous rappelons notamment que
la tuyau de fumées doit répondre
aux critères fi xés par la norme UNI
9615 et mises à jour, ainsi que par
la réglementation applicable aux
tuyaux de fumées pour appareils à
condensation.
appareils de
appareils de 7
réf.
4 à 7 kW
à 16 kW min
min (mm)
(mm)
A
300
500
B
300
500
C
300
300
D
300
300
E
400
400
F
600
600
G
300
300
H
300
300
I
300
300
L
400®
1500®
M
500
1000
N
500
800
O
1500
1800
P
2500
2800
appareils de
16 à 35 kW
min (mm)
600
600
300
300
400
600
300
300
300
2500
1500
1000
2000
3000
17
