amenée d'air et évacuation des fumées coaxial
de ø 80/125 mm

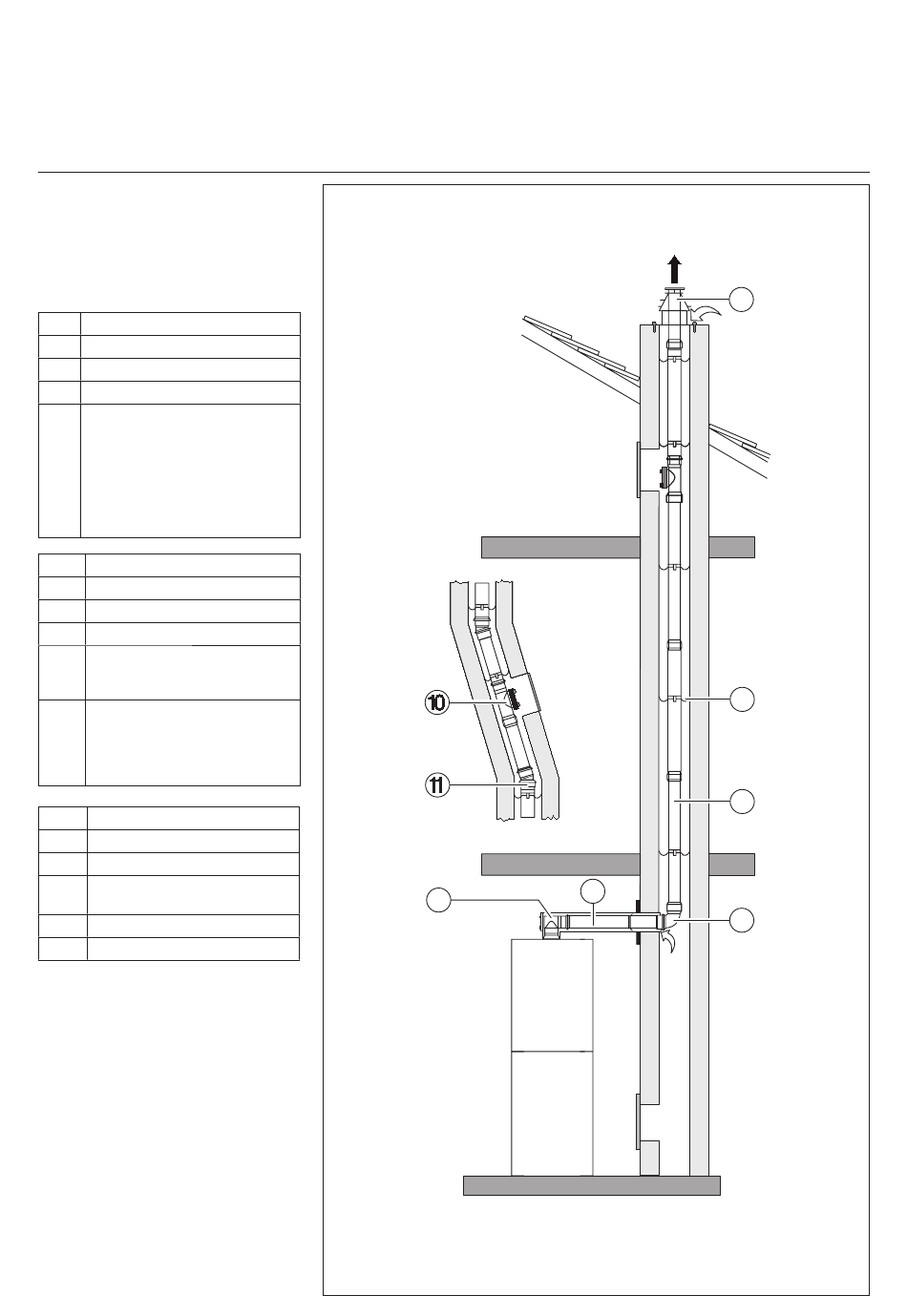

Installation de type C33
- circuit de combustion totalement isolé
de l'environnement où il est installé
- évacuation des fumées et amenée
d'air dans la même zone de pression
- évacuation des fumées par le toit
Pos.
descriptif
1
Raccord Te 90° avec couvercle
2
Tuyau 0,5 m
14
Enjoliveur mural ø125 blanc
Kit tuyau vertical 7m se composant
de :
- base support
3
- coude avec support 90°
4
- 3 tuyaux avec manchon 2 m
- 1 tuyau avec manchon 1 m
5
- 3 entretoises
6
- terminal toiture
Tuyau 1,0 m
courbure de 90°
courbure de 45°
collier de serrage DN 125
Collier mural réglable DN 125
(distance mur – mi tube
115-170 mm)
Rallonge pour collier mural
(distance mur - mi tube
165 – 228 mm ou
215 -275 mm ou
270 -333 mm)
Tuyau avec manchon 0,5 m
Tuyau avec manchon 1,0 m
Tuyau avec manchon 2 m
10
raccord avec regard et couvercle
à vis
11
courbure de 30°
5
entretoise (exigée tous les 2 m)
ATTENTION
Pour le raccordement de la chaudière
au tuyau d'évacuation de fumées, il faut
toujours utiliser des produits résistant
à la condensation. Pour la longueur
et les changements de direction des
raccordements, consulter le tableau
reprenant les types d'évacuation.
2
1
6
5
4
3
23
