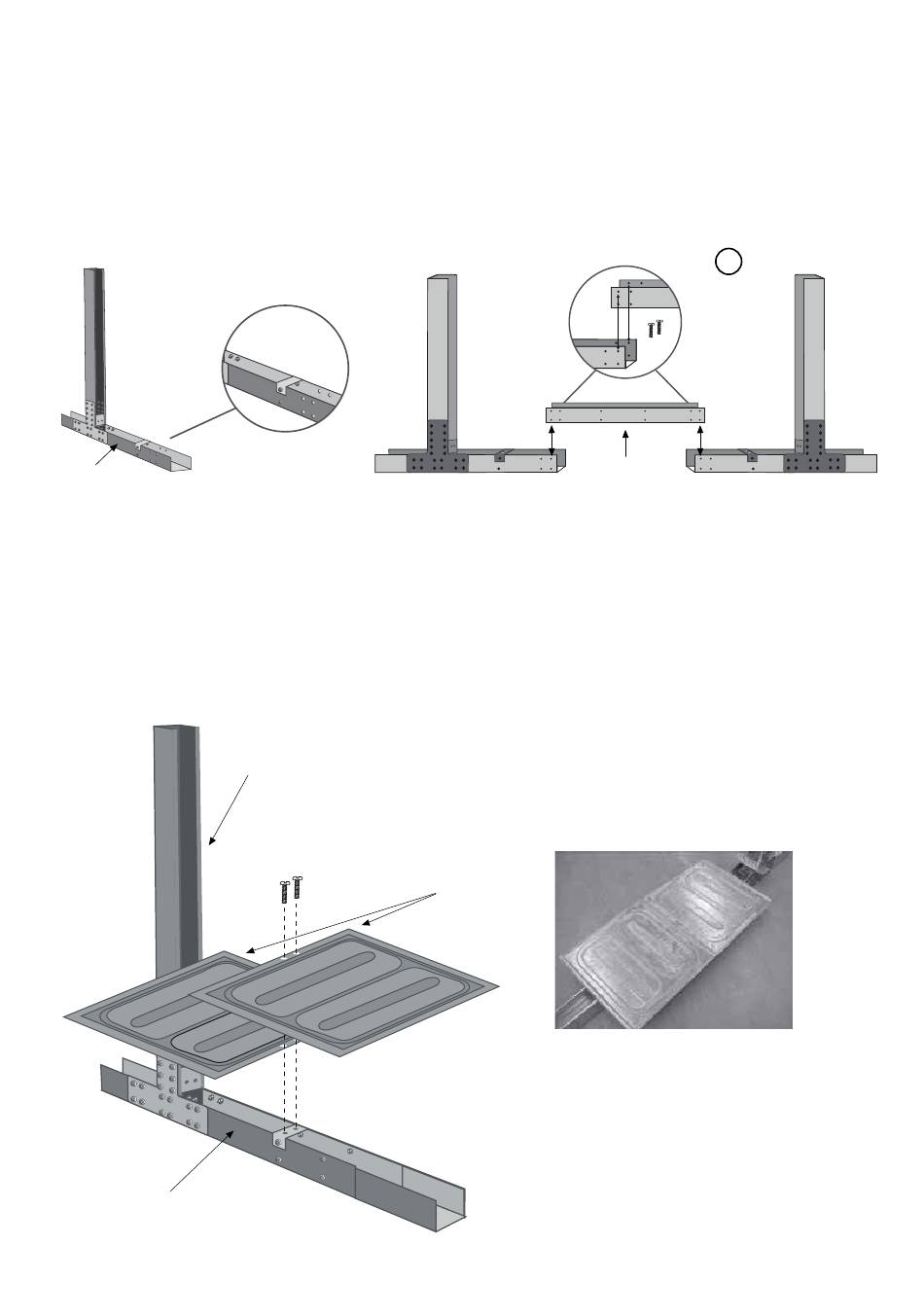

MONTAGE DES TRAVERSES
ET DES COLONNES
PG

IMPORTANT:

Positioner dans cet ordre:
• Prendre une traverse du type Pièce E et la fixer à la traverse PG avec les vis TV.
• Placer enfin l'autre traverse PG avec la colonne PV1335 montée au préalable.
PG
TM640
x2
NOTA : parmi les traverses PG, il y
a seulement une barre (Pièce E).
Pour assembler la pièce PG a la
pièce E:
Faire coincider les trous situes à
l´extremite de la pièce PG avec
les trous situes a l´interieur (2
EME ligne ) de la pièce E.
AP
Mettre l'Ailette AP en faisant
coïncider ses 2 orifices avec les
2 orifices de la pièce PEU. (la plus
proche de la pièce PV1335) Puis
placer l'autre Ailette. AP et les
fixer avec 2 vis TM640. (Mettre les
ailettes AP, après avoir introduit
les supports montés dand la fosse
préparée auparavant).
79
Ref. KPBOC5352
*
E
