Raccordement de drainage

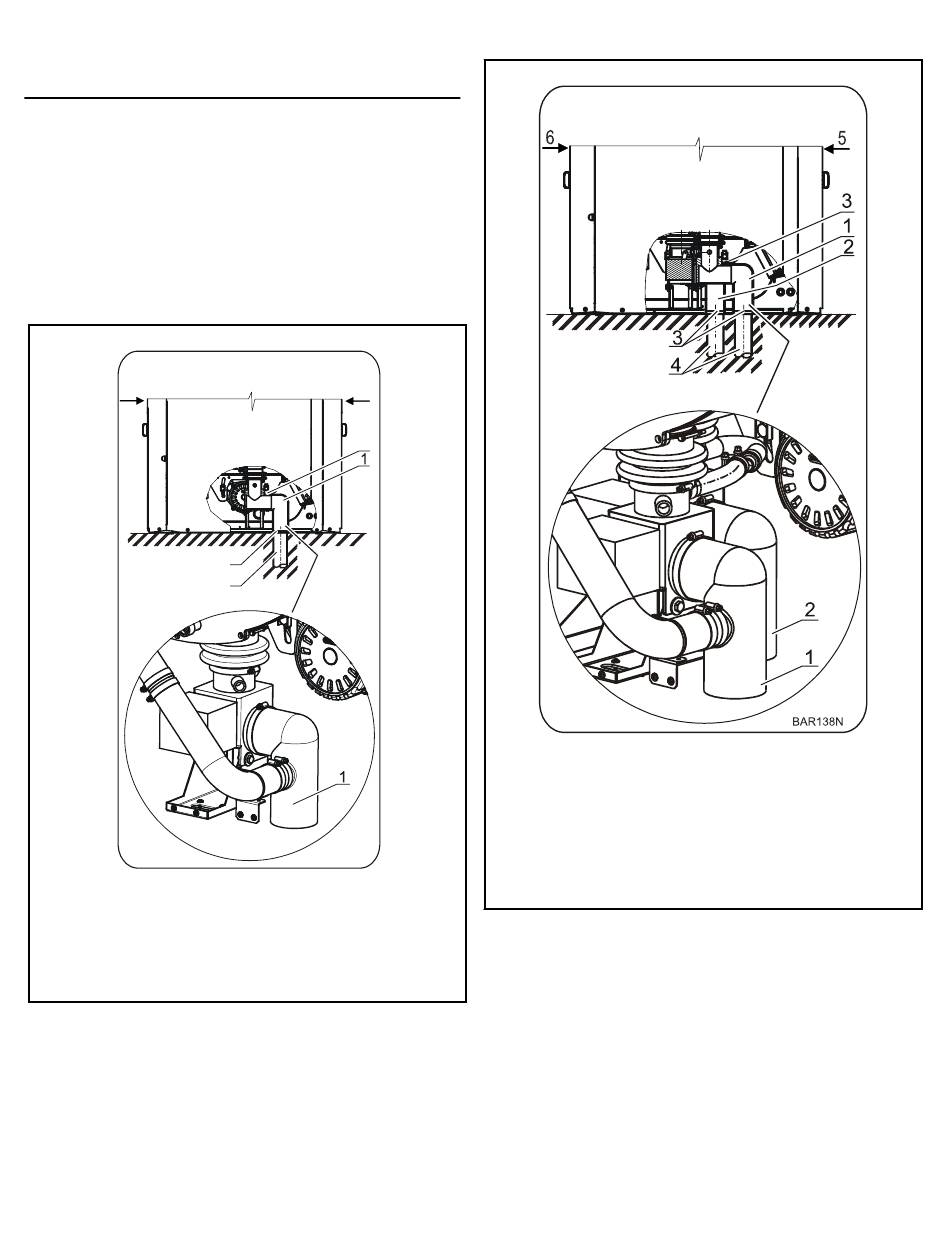

Branchement de l'évacuation sous la machine
(standard)
1. Connectez un tuyau de 76 mm [3 po.] ou un tuyau en caout-
chouc au tuyau d'évacuation principal de la machine, en s'as-
surant qu'il y a un angle descendant depuis la machine.
2. Évitez les angles serrés qui pourraient empêcher la bonne éva-
cuation.
3. La conduite d'évacuation doit être placée au-dessus d'un si-
phon de sol ou d'une tranchée de drainage.
Une valve d'évacuation
5
1. Évacuation, (standard ø 76 mm [3 po.])
2. Collier de serrage
3. Canalisation d'évacuation
4. Côté prélèvement (côté propre)
5. Côté chargement (côté sale)
Figure 19
©
Copyright, Alliance Laundry Systems LLC - NE PAS CO-
PIER ni TRANSMETTRE
4
2
2
3
BAR137N1
Deux valves d'évacuation
1. Évacuation, (standard ø 76 mm [3 po.])
2. Évacuation dans le recyclage d'eau, ø 76 mm [3 po.], (sur
demande pour le recyclage d'eau)
3. Collier de serrage
4. Canalisation d'évacuation
5. Côté prélèvement (côté propre)
6. Côté chargement (côté sale)
41
Figure 20
Réf. n° D1615FRR6
Installation
