REMKO RVD...DC
Unités intérieures RVD 683-1053 DC IT
4
5
A

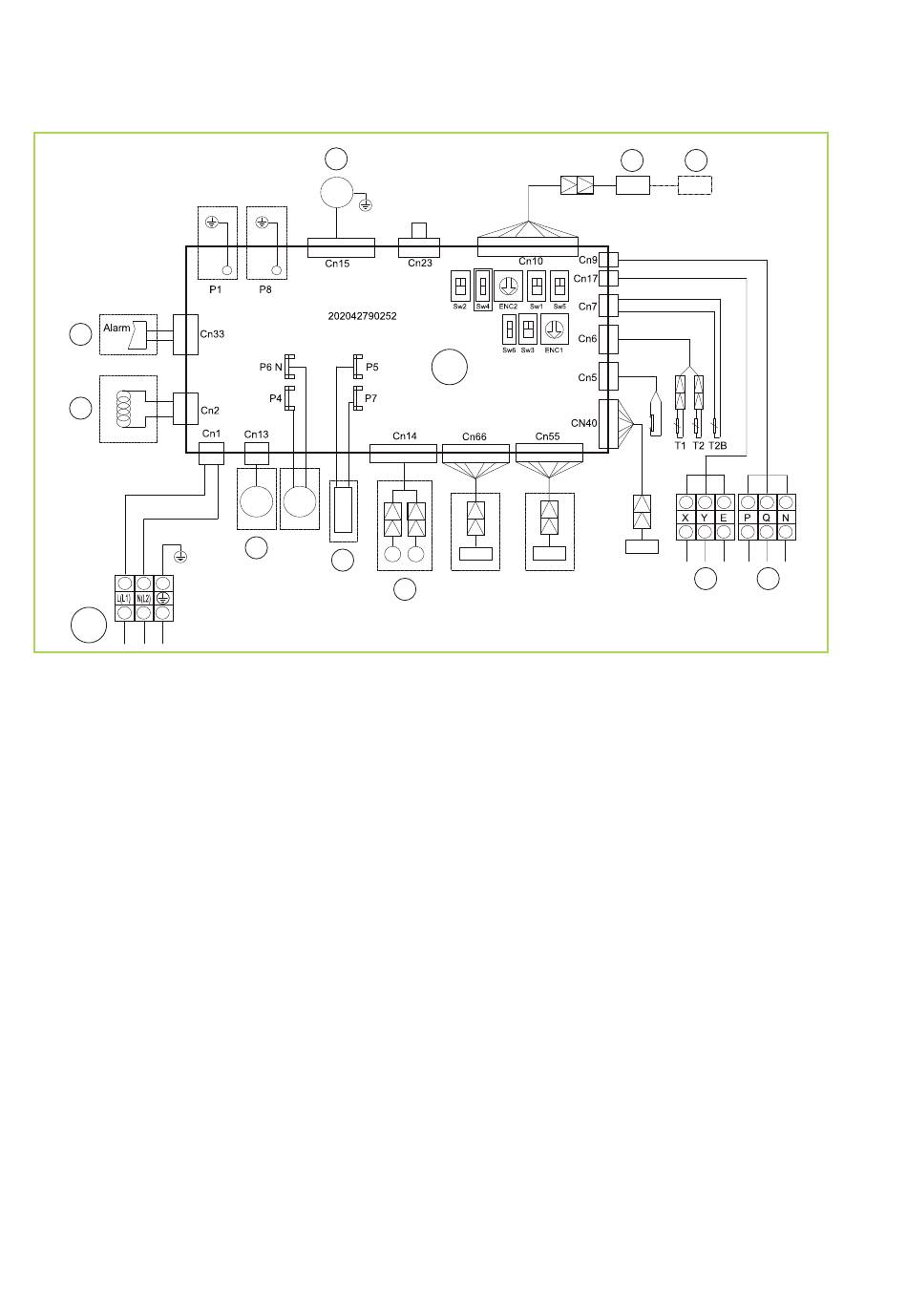

Fig. 57: Schéma des connexions électriques RVD 683-1053 DC IT
A :
Câble d'alimentation
B :
Platine de commande
1 :
Ventilateur d'évaporateur
2 :
Écran d'affichage
3 :
Raccordement de la télécommande à câble
4 :
Sortie d'alarme
40
1
M
M
M
~
~
6
7
8
B
5 :
Réacteur
6 :
Pompe à condensat
7 :
Générateur d'ions (non occupé)
8 :
Moteurs oscillants
9 :
Raccordement du contrôleur multifonction
10 :
Câble de communication de l'unité extérieure
2
3
9
10
