1.
Veillez à ce que les lamelles de l'échangeur
se trouvent directement derrière l'ouverture à
retirer et évitez à tout prix leur endommage-
ment (Voir la Fig. 37).
2.
Retirez avec soin l'isolant situé derrière l'ou-
verture (Voir la Fig. 38).
3.
Perforez à présent l'ouverture correspon-
dante (Voir la Fig. 39).
4.
Veillez à ce que les tuyaux d'aération soient
aussi courts que possible et évitez autant
que possible les courbures.
5.
Remarque : les cols de fixation, les vis, les
tuyaux métalliques agrafés en spirale/flexi-
bles et les isolants doivent être fournis par le
client. Les pièces en question sont disponi-
bles auprès des revendeurs spécialisés
(Voir la Fig. 40).

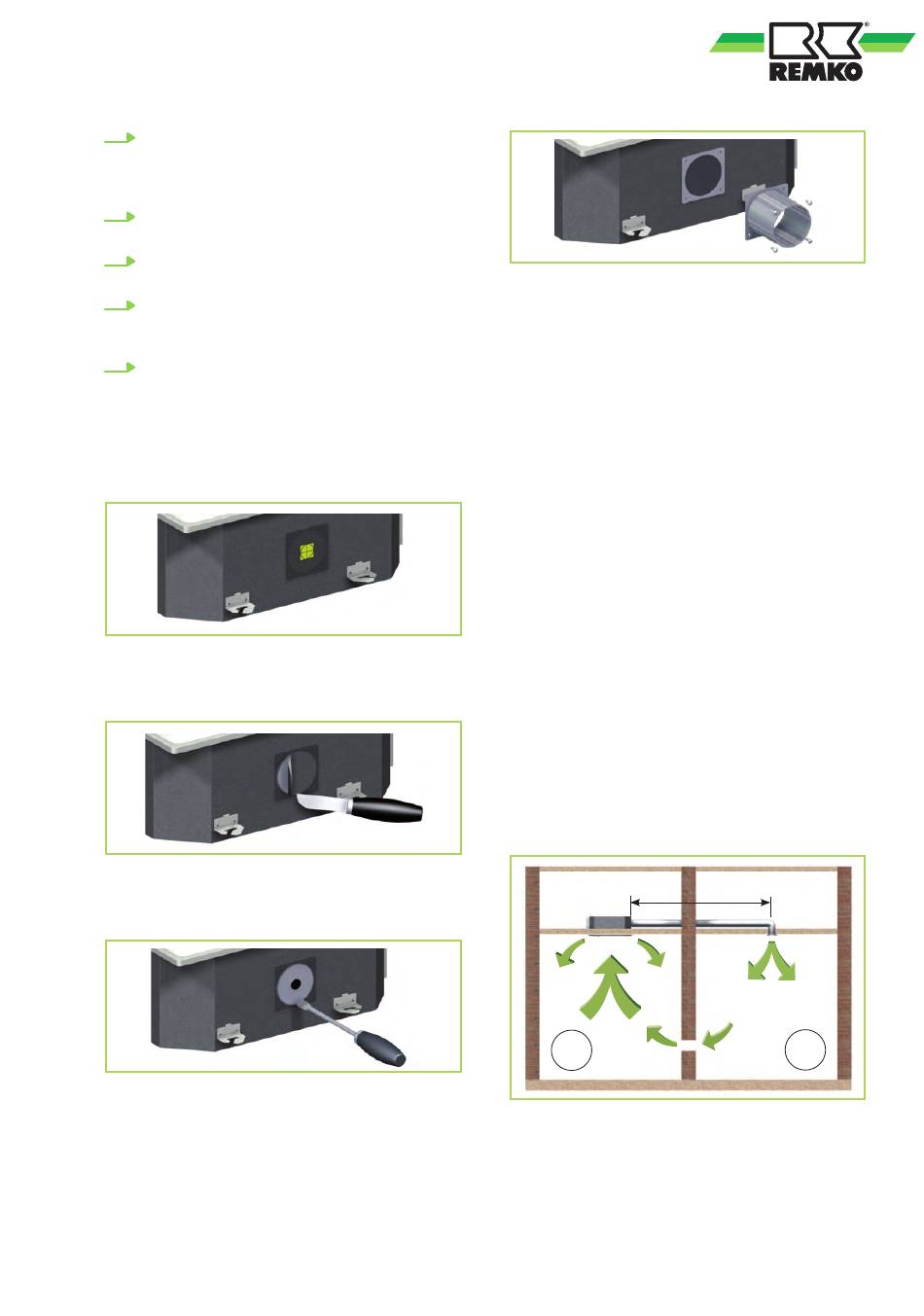

Fig. 37: Retrait de la découpe
Fig. 38: Retrait de l'isolant
Fig. 39: Perforation de l'ouverture
Fig. 40: Montage des raccords
Raccord pour une pièce annexe
L'appareil permet de refroidir dans le même temps
une pièce annexe par le biais d'un système de
canalisation, par exemple dans un plafond sus-
pendu. Pour cela, les conditions préalables sui-
vantes doivent être remplies :
n
Respectez les directives régionales relatives
au traitement de l'air.
n
En ce qui concerne le raccord pour une deu-
xième pièce, montez un col de raccordement
NW 150 mm.
n
La puissance de refroidissement de l'unité
intérieure doit être suffisante pour assurer le
refroidissement des deux pièces.
n
Une ouverture doit être percée entre les deux
pièces pour garantir la circulation de l'air.
n
La longueur du tuyau ne doit pas excéder 7 m
(Voir la Fig. 41).
n
Pour garantir la circulation de l'air vers la pièce
annexe, vous devez reboucher 1 ou 2 des 4
ouvertures d'évacuation du cache. Pour cela,
collez une bande adhésive une face noire sur
les ouvertures à reboucher. La bande doit tenir
en place malgré les contraintes exercées par le
courant d'air.
max.
A
Fig. 41: Raccord pour une pièce annexe
A : Pièce principale
B : Pièce annexe
7 m
B
