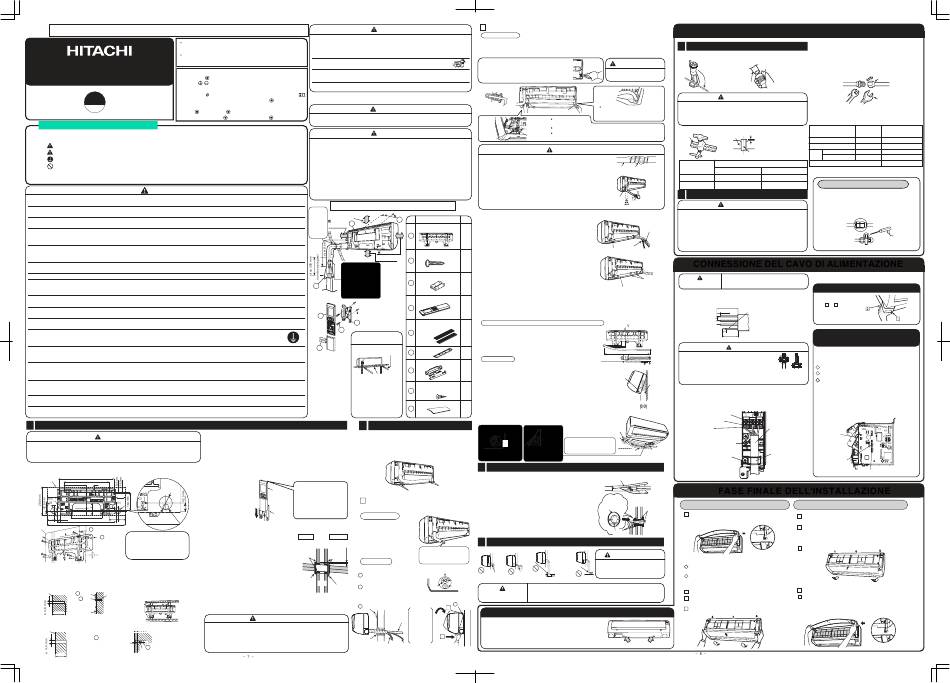

SOLO PER IL PERSONALE ADDETTO ALL'ASSISTENZA
<0016693T>
IT
Leggere attentamente le procedure per una corretta
installazione prima di iniziare i lavori di installazione.
L'agente di vendita deve informare i clienti della corretta
procedura di installazione.
UNITÀ INTERNA
Attrezzi necessari per l'installazione
MANUALE DI INSTALLAZIONE
(Il simbolo
R410A)
Cacciavite • Metro a nastro • Coltello • Sega • Trapano
elettrico da 65 mm • Chiave a testa esagonale • (
RAK-15QPC
MODELLO HFC
4 mm) • Chiave (14, 17, 19, 22 mm)
RAK-18RPC
perdite di gas • Tagliatubi • Mastice • Nastro in vinile
chiuso
RAK-25RPC
Pinze Svasatore
Valvola del collettore Tubo di aspirazione Pompa a vuoto
PRECAUZIONI DI SICUREZZA
• Leggere attentamente le precauzioni di sicurezza prima di mettere in funzione l'unità.
• I contenuti di questa sezione sono fondamentali per garantire la sicurezza. Prestare particolare attenzione al seguente segnale.
AVVERTENZA .......... Errati metodi di installazione possono provocare morte o lesioni gravi.
ATTENZIONE .......... Un'installazione scorretta può avere gravi conseguenze.
Assicurarsi di collegare la linea di terra.
Nelle figure, questo simbolo indica un divieto.
Dopo l'installazione, accertarsi che l'apparecchio funzioni correttamente. Illustrare al cliente le corrette modalità di azionamento e
manutenzione dell'unità, come descritto nella guida dell'utente. Chiedere al cliente di conservare il manuale di installazione insieme a
quello delle istruzioni.
AVVERTENZA
• Affidare l'installazione dell'apparecchio all'agente di vendita o a un tecnico qualificato. Se si installa l'unità autonomamente, potreb-
bero verificarsi perdite d'acqua, cortocircuiti o incendi.
• Eseguire l'installazione seguendo le istruzioni riportate nel manuale di installazione. Un'installazione errata può causare perdite
d'acqua, scosse elettriche e incendi.
• Verificare che le unità siano montate in posizioni in grado di sostenerne l'intero peso. In caso contrario, le unità potrebbero
cadere e rivelarsi pericolose.
Durante l'esecuzione dei lavori elettrici, osservare le norme e i regolamenti vigenti sull'installazione elettrica, oltre ai metodi descritti nel
•
manuale di installazione. Utilizzare cavi approvati nel paese in cui viene eseguita l'installazione. Assicurarsi di utilizzare il circuito specifi-
cato. Cavi di scarsa qualità o lavori non eseguiti correttamente potrebbero causare cortocircuiti o incendi.
• Assicurarsi di utilizzare i cavi specificati per collegare l'unità interna e quella esterna. Assicurarsi che i collegamenti siano serrati
correttamente dopo avere inserito i conduttori del filo nei morsetti, per evitare che vengano esercitate forze esterne sulla sezione
di collegamento della base del morsetto. Un inserimento errato e contatti laschi possono causare surriscaldamento e incendio.
• Usare i componenti specificati per l'opera di installazione. In caso contrario, l'unità potrebbe cadere o presentare perdite d'acqua,
causare scosse elettriche o incendi oppure provocare forti vibrazioni.
• Assicurarsi di utilizzare il set di tubi corretto per R410A. In caso contrario, si potrebbero verificare la rottura dei tubi di rame o guasti.
• Quando si installa un condizionatore o lo si trasferisce in un altro luogo, assicurarsi che nel circuito di refrigerazione vi sia solo il
refrigerante specificato (R410A) e non venga immessa aria. In caso di immissione di aria, la pressione del circuito di refrigerazione
potrebbe aumentare in modo eccessivo, causando rotture e lesioni.
• Durante i lavori, accertarsi di ventilare a fondo l'ambiente qualora si verifichi una perdita di gas refrigerante. Se il gas refrigerante
entra a contatto con il fuoco, si può sviluppare un gas velenoso.
• Al termine dei lavori di installazione, verificare che non vi siano perdite di gas refrigerante. Se nell'ambiente si verificano perdite di gas
refrigerante che entrano a contatto con il fuoco nel riscaldatore a ventola, nel radiatore, ecc. si può sviluppare un gas velenoso.
• Modifiche non autorizzate al condizionatore possono rivelarsi pericolose. In caso di guasto, rivolgersi a un tecnico qualificato per
condizionatori o a un elettricista. Riparazioni errate possono causare perdite d'acqua, scosse elettriche, incendi, ecc.
• Assicurarsi di collegare la linea di terra dal cavo di alimentazione all'unità esterna e tra
l'unità esterna e quella interna. Non collegare la linea di terra a tubature dell'acqua o del gas, parafulmini o alla linea di
terra dell'unità telefonica. Un collegamento a terra non corretto può causare scosse elettriche.
• Al termine della raccolta del refrigerante (svuotamento), arrestare il compressore e rimuovere il tubo del refrigerante.
Se si rimuove il tubo del refrigerante mentre il compressore è in funzione e la valvola di servizio non è serrata, l'aria viene aspirata
causando l'accumulo di pressione nei ciclo di raffreddamento, con conseguente rischio di esplosione o lesioni personali.
• Durante l'installazione dell'unità, posizionare il tubo del refrigerante prima di accendere il compressore
Se il tubo del refrigerante non è installato e il compressore viene azionato con la valvola di servizio non serrata, l'aria viene aspirata e il
livello di pressione del ciclo di refrigerazione potrebbe aumentare in modo anomalo, con conseguente rischio di rottura e lesioni personali.
•
Non riutilizzare né aggiungere cavi elettrici.
Assicurarsi di utilizzare un interruttore di circuito esclusivo.
In caso contrario, si potrebbero provocare scosse elettriche o incendi a causa di guasti del collegamento, dell'isolamento o di sovracorrente.
Assicurarsi di collegare correttamente i cavi al morsetto e di chiudere saldamente il coperchio della morsettiera.
•
In caso contrario, si potrebbero verificare surriscaldamento del morsetto, scosse elettriche o incendi.
• Assicurarsi che non vi sia polvere sui punti di collegamento dei cavi elettrici e fissare saldamente.
In caso contrario, si potrebbero verificare scosse elettriche o incendi.
1 Installazione della staffa, inserimento nella parete e installazione della guaina di protezione
ATTENZIONE
• Il drenaggio della vaschetta dell'unità interna può essere effettuato da sinistra.
Pertanto, la staffa deve essere fissata in orizzontale o leggermente inclinata verso
il lato del flessibile di drenaggio. In caso contrario, l'acqua condensata potrebbe
traboccare dalla vaschetta.
Montaggio diretto a parete
• Utilizzare travi nascoste nella parete per sostenere la staffa.
Parte visibile
556 mm
dell'unità
450 mm
esterna
225 mm 18 mm
95 mm 95mm
mm
mm mm
115 mm
310 mm
60 mm 70 mm 80mm 80mm
590 mm Flessibile di drenaggio
780 mm
Inserimento nella parete e installazione della guaina di protezione
2
Vite per staffa
Livello
1 Avvitare la staffa quanto più •
Staffa
possibile in prossimità dei ganci
superiore e inferiore a cui è
collegata l'unità interna. Fissare
la staffa con almeno 4 viti.
•
Linea
Foro sulla parete
Peso
•
Procedure di installazione e precauzioni
• Procedure per fissare la staffa .
1. Praticare i fori nella parete. 2. Inserire il tappo nei fori. 3. Fissare la staffa sulla parete
•
(Come mostrato di seguito) (Come mostrato di seguito) con una vite 4,1 x 32.
Parete
1 (Come mostrato nella figura di seguito.)
Staffa
Spina
Soffitto
2 Vite (da acquistarsi
•
in loco)
Parete
32 mm
• Procedure per fissare il supporto del telecomando.
1. Praticare i fori nella parete.
2. Inserire il tappo nei fori.
(Come mostrato di seguito).
(Come mostrato di seguito.)
Parete
7 Supporto
del telecomando
8
Tappo
della vite (da
20 mm
acquistarsi in loco)
ATTENZIONE
Nella scatola di distribuzione dell'abitazione deve essere installato un interruttore di
•
circuito per i cavi di alimentazione direttamente collegati all'unità esterna. Per altre
installazioni, è necessario installare un interruttore principale con distanza tra i
contatti pari o superiore a 3 mm. In assenza di un interruttore di circuito sussiste il
pericolo di scossa elettrica.
Non installare l'unità vicino a fonti di gas infiammabile.
•
L'unità esterna potrebbe incendiarsi in presenza di perdite di gas infiammabili.
• Assicurare un flusso regolare d'acqua durante l'installazione del flessibile di
drenaggio. Un'installazione non corretta potrebbe causare la fuoriuscita di acqua sui
indica l'uso di un attrezzo specifico per
mobili.
Utilizzare un cavo di alimentazione conforme agli standard IEC. Tipo di cavo di
•
alimentazione: NYM.
SCELTA DEL LUOGO DI INSTALLAZIONE
Rilevatore di
(Tenere in considerazione gli aspetti descritti di seguito e ottenere il permesso dal cliente prima di procedere all'installazione).
AVVERTENZA
Adattatore per pompa a vuoto
• L'apparecchio deve essere montato su una superficie stabile, non soggetta a
vibrazione, che possa sostenerne completamente il peso.
ATTENZIONE
•
Non posizionare l'apparecchio vicino a fonti di calore, né ostruire l'uscita dell'aria
in qualsiasi modo.
Le distanze rispetto al lato superiore, destro e sinistro sono specificate nella figura
•
sotto riportata.
• Il luogo di installazione deve essere idoneo al drenaggio dell'acqua e al collega-
mento dei tubi con l'unità esterna.
• Per evitare interferenze causate da rumore, posizionare l'unità e relativo teleco-
mando ad almeno 1 m di distanza da apparecchi radio e TV.
•
Per evitare qualsiasi errore nella trasmissione di segnale dal telecomando, tenere
quest'ultimo lontano da macchine ad alta frequenza e sistemi wireless ad alta
potenza.
• L'unità deve essere installata ad almeno 2300 mm di distanza dal pavimento.
Figura illustrante l'installazione dell'unità interna.
Assicurarsi
di sigillare
superiore a 50 mm
completa-
superiore
m e n t e
1
a 50 mm
e v e n t u a l i
fessure con
il mastice.
superiore a 50 mm
Almeno 23
La tubazione interna
deve essere isolata
con la guaina isolante
fornita in dotazione.
(Se l'isolante non è
9
sufficiente, utilizzare
prodotti disponibili in
commercio).
4
Tappo
7
8
Direzione della
tubazione
Tubazioni posteriori
3
da sinistra
Collegamento
Sono ammesse 6 direzioni:
tubazioni posteriori, tubazio-
ni posteriori da sinistra,
tubazioni orizzontali
destra, tubazioni orizzontali
da sinistra, verticalmente in
basso da destra, vertical-
mente in basso da sinistra.
2 Installazione dell'unità interna
Installazione del telecomando
Taglio della boccola del coperchio inferiore
•
• Il telecomando può essere posizionato nel relativo supporto, fissato alla Durante l'installazione del tubo dal lato destro, sinistro o
parete o a una trave.
inferiore, utilizzare un coltello per praticare le aperture,
• Per azionare il telecomando e il relativo supporto, verificare che l'unità
come mostrato nella figura. Quindi, smussare i bordi delle
riceva il segnale trasmesso dal telecomando dal luogo in cui si intende
aperture con una lima.
fissare il supporto. Quando il telecomando riceve il segnale, l'unità emette
un segnale acustico. La trasmissione del segnale risulta indebolita dalle
lampade a fluorescenza. Pertanto, durante l'installazione del supporto del
telecomando, accendere la luce, anche durante il giorno, per stabilire la
posizione di montaggio del supporto.
Il telecomando deve
scorrere nel relativo
Teleco-
supporto nella direzi-
mando
one mostrata in figura, TUBATURE LATO DESTRO (POSTERIORE,
1
finché non si aggancia VERSO IL BASSO, ORIZZONTALE)
Supporto alla parte inferiore del
del tele-
supporto.
Preparazione
comando
• Collegare il cavo di connes-
Vite (2 pezzi)
sione.
• Estrarre il tubo, il cavo di
Praticare un foro del diametro di ø 65 mm su Interno Esterno connessione e il flessibile di
drenaggio.
una parete leggermente inclinata verso il lato
2-5 mm
esterno. Forare la parete con un'angolazione
ridotta. Sigillare
Sigillare
Tagliare la guaina di protezione in base allo con mastice con mastice
spessore della parete.
Installazione
Lo spazio vuoto nel manicotto della guaina di
protezione deve essere sigillato completa- • Inserire il tubo attraverso il foro nella parete.
mente con il mastice per evitare infiltrazioni di La parte superiore dell'unità
1
acqua piovana nella stanza.
interna è appesa alla staffa.
Guaina di
Assicurare un flusso regolare d'acqua durante
PARETE
protezione
La sporgenza in corrispondenza
2
l'installazione del flessibile di drenaggio.
Manicotto di
della parte inferiore dell'unità
Un'installazione non corretta potrebbe protezione
causare la fuoriuscita di acqua sui mobili. refrigerante interna è agganciata alla staffa.
Utilizzare un cavo di alimentazione conforme
agli standard IEC. Tipo di cavo di alimentazio- 1
Staffa
ne: NYM.
AVVERTENZA
Verificare che il filo non sia a contatto con metalli nella parete.
Posare la guaina di protezione mano a mano che il filo passa nella
parte cava della parete in modo da prevenire la possibilità di danni
Guaina
provocati dai tubi. Salvo in caso di sigillatura completa, eventuale
di protezione
aria in presenza di elevata umidità fluisce dall'unità esterna e potreb-
Flessibile
be provocare la caduta di gocce d'acqua.
di drenaggio
2 TUBATURE LATO SINISTRO (POSTERIORE, VERSO IL BASSO, ORIZZONTALE)
Preparazione
Sostituzione del flessibile di drenaggio e procedure di installazione.
• Cambiare la posizione del flessibile di drenaggio e del cappuccio di scarico e installare il tubo dal
lato sinistro come mostrato di seguito. Assicurarsi di inserire il flessibile di drenaggio fino ad
ottenere un risvolto nel materiale di isolamento.
• Utilizzare le pinze per estrarre il cappuc-
cio di scarico.
(È un modo più semplice per rimuovere il
cappuccio di scarico).
Foro di drenaggio
Chiave a testa
Tappo di Flessibile di
esagonale (Φ 4 mm)
scarico scarico
Rimuovere il coperchio
inferiore
Inserire il tappo di scarico saldamente no all'arresto.
Chiave a testa
Please use hexagonal wrench key (Φ 4 mm) to insert the drain cap.
Foro di esagonale
drenaggio (Φ 4 mm) (È un modo più semplice per installare il cappuccio di scarico.)
ATTENZIONE
• La fascetta di gomma utilizzata per fissare l'isolamento non
deve essere serrata con eccessiva forza. In caso contrario,
questo danneggerà l'isolamento termico e causa la forma-
zione di condensa
• Tirare la parte inferiore dell'unità interna verso l'esterno per
verificare che l'unità stessa sia agganciata alla staffa.
Un'installazione errata può causare vibrazione e rumore.
• Modificare la tubazione tenendo abbassata al contempo la
porzione inferiore del supporto del tubo con la mano.
Nomi dei componenti dell'unità interna
INSTALLAZIONE DOPO LA CONNESSIONE DELLE TUBAZIONI DEL REFRIGERANTE
N. Articolo Q.tà
2
• Il tubo del refrigerante dovrebbe essere regolato per
Staffa
adattarsi al foro sulla parete e preparato per la successiva
1 connessione.
1
• Le estremità dei 2 tubi connessi devono essere coperte
con apposito materiale isolante. Successivamente le
tubazioni devono essere ricoperte con una guaina isolante.
Vite per staffa
• Collegare il cavo di connessione dopo avere rimosso il
00 m m 5
2 coperchio inferiore.
(Fare riferimento a "CONNESSIONE DEL CAVO DI
ALIMENTAZIONE")
Batteria AAA
• Dopo la regolazione, montare il cavo di connessione e le
2 tubazioni nello spazio disponibile sotto l'unità. Utilizzare il
3
supporto per serrarli.
• Il supporto può essere attaccato in 2 punti.
Telecomando
Selezionare la posizione più agevole.
CONNESSIONE DEL TUBO DEL REFRIGERANTE
1
4
DURANTE L'INSTALLAZIONE DELL'UNITÀ INTERNA
Filtr di purificazione o Operazioni preliminari all'installazione delle tubazioni del refrigerante
dell'aria
• I tubi del refrigerante e il cavo di connessione
2
5
sono collegati.
Custodia a C
2
6
Piegare a un raggio di curvatura
Installazione
Supporto del telecomando ridotto fino a formare un arco
Collegare l'unità interna alla staffa. Utilizzare il supporto
1
7
temporaneo sul retro dell'unità interna per spingerne in avanti
la parte inferiore di 15 cm.
• Posizionare il flessibile di drenaggio attraverso il foro nella parete.
Vite per supporto
• Una volta connesse, ricoprire le tubazioni del refrigerante con la guaina
del telecomando 2
8
isolante.
da
• Collegare il cavo di connessione dopo avere rimosso il coperchio
inferiore.
Superficie isolante
1 (Fare riferimento a "Connessione del cavo di alimentazione")
9
• Dopo la regolazione, il cavo di connessione e le tubazioni del refriger-
ante sono posizionati nello spazio disponibile sotto l'unità interna.
• La sporgenza dell'unità interna deve agganciarsi alla staffa.
Foro sulla parete
Tubo del
refrigerante
Tubo
Flessibile di
Guaina
Cavo drenaggio
termoisolante
Cavo di
Layout del drenaggio delle
connessione
tubazioni posteriori da sinistra
3 Isolamento termico e finitura delle tubazioni
• Le estremità connesse devono essere completamente
sigillate con un isolatore termico e poi legate con una
fascetta in gomma.
Aperture
• Non serrare eccessivamente i morsetti con il nastro.
Aperture
Un eccessivo serraggio o uno insufficiente potrebbe
causare la formazione di condensa.
• Legare insieme il tubo e la linea di alimentazione con
nastro in vinile come illustrato nella figura riportante l'instal-
lazione delle unità interna ed esterna.
• Per ottimizzare l'isolamento termico e prevenire la formazi-
one di condensa, coprire la parte esterna del flessibile di
drenaggio e del tubo con una guaina isolante.
• Sigillare completamente eventuali fessure con il mastice.
4 Installazione del flessibile di drenaggio
Cavi di connessione, tubo e
flessibile di drenaggio devono
essere posati insieme con nastro
in vinile. Canale
Bacino acqua
condensata
Foro sulla parete
Piegatura Bacino acqua
condensata
verso l'alto
Tubo
Flessibile di Il flessibile di drenaggio può essere installato sul lato destro o
Cavo
drenaggio
sinistro. Durante l'installazione, assicurarsi che l'acqua conden-
Layout del drenaggio delle ATTENZIONE sata dell'unità interna scorra liberamente. In caso contrario, si
tubazioni posteriori potrebbero causare perdite d'acqua.
1
Staffa
1
RIMOZIONE DELL'UNITÀ INTERNA
Sollevare il
Tubo del
corpo dell'-
refrigerante • Premere verso l'alto [PUSH] le sezioni sulla parte inferiore
unità verso
dell'unità interna e tirare la piastra inferiore verso di sé. I fermi
l'alto e forzarlo
si sganciano dalla piastra fissa.
verso
(Le sezioni [PUSH] sono indicate da 2 frecce nella figura di
2
il basso.
destra)
Cavo di
connessione
Sporgenza
INSTALLAZIONE DELLE TUBAZIONI DEL REFRIGERANTE E RIMOZIONE DELL'ARIA
1 Preparazione del tubo
• Utilizzare un tagliatubi per tagliare il tubo in rame ed eliminare la
bavatura.
ATTENZIONE
Un'inserzione non corretta
potrebbe determinare perdite
d'acqua.
Tubo in rame
ATTENZIONE
• L'eliminazione della bavatura e del bordo dentellato
Spingere a fondo il tubo no a quando
potrebbe causare delle perdite.
la sezione isolante dell'estremità del
• Durante la rifinitura, rivolgere il lato da lavorare verso il
essibile di scarico non viene a trovarsi
sulla costola sul lato dell'unità interna. basso per evitare che trucioli di rame penetrino nel tubo.
• Prima di procedere alla svasatura, montare il dado svasato.
Stampo
Stampo
Diametro Attrezzo per svasatura rigido A (mm)
Tubo Fascetta di gomma
Per l'attrezzo R410A
esterno (Ø)
serrata con molta forza
6,35 (1/4") 0 - 0,5
9,52 (3/8") 0 - 0,5
2 Collegamento del tubo
Supporto
del tubo Trasformazione dopo avere ATTENZIONE
piegato verso il basso.
• Qualora fosse necessario rimuovere il dado svasato di un'unità
interna, rimuovere prima il dado dal lato del diametro ridotto,
altrimenti il cappuccio di sigillatura del lato con diametro maggiore
Flessibile di sfugge. Evitare l'entrata di acqua nella tubazione durante l'esecu-
drenaggio
zione dei lavori.
• Assicurarsi di serrare il dado svasato alla coppia specificata con
una chiave dinamometrica.
Se il dado svasato è serrato in modo eccessivo, potrebbe spezzarsi
Cavo di
nel lungo periodo e provocare una perdita di refrigerante.
Tubo
connessione
• L'APPARECCHIO DEVE ESSERE
Supporto
AVVERTENZA MESSO A TERRA.
Tubo di isolamento (deve essere
Dettaglio per il taglio del cavo di connessione
ricoperto con nastro in vinile a
intervalli di 120 mm).
Unità interna
70 mm
10 mm
1
Spelatura
Le estremità dei tubi del refrigerante 2
sono nelle posizioni contrassegnate cavi
3
dal simbolo " ".
10 mm
Cavo di connessione
45 mm
AVVERTENZA
1100 mm
• Assicurarsi di lasciare spazio nel cavo di conne-
inferiore
ssione per le operazioni di manutenzione e di
a 5 mm
fissare il cavo con la relativa fascetta.
• Fissare il cavo di connessione lungo parte rivestita utilizzando la
Sporgenza
fascetta fissacavi. Non esercitare pressione sul cavo per evitare
surriscaldamenti o incendi.
Gancio
Cablaggio dell'unità interna
• Per il cablaggio dell'unità interna, è necessario rimuovere il coperchio
anteriore, quello inferiore sotto il corpo dell'unità e il coperchio della
morsettiera.
• Rimuovere il coperchio dalla base della morsettiera e avvitare il cavo.
circa 15 cm
3
2
Guaina di 1
protezione
Flessibile di drenaggio
Per semplificare le operazioni,
Terra
tirarlo sul lato anteriore durante
la connessione del tubo del
Cavo di
refrigerante. Sezione
connessione Successivamente, rimuovere
connessa
la vite e il coperchio della
morsettiera, inserire i cavi di
connessione e rimontare il
coperchio della morsettiera
Materiale isolante per il
fissandolo con la vite.
collegamento del tubo
Manicotto della
Come rimuovere il coperchio anteriore
guaina di
protezione
Mastice
1 Rimuovere il pannello anteriore
• Per rimuovere e riposizionare il pannello anteriore,
assicurarsi di utilizzare entrambe le mani.
Mastice
ATTENZIONE
• Successivamente, aprire il pannello con entrambe le
Verificare che il flessibile di mani.
drenaggio non sia allentato o 1 Sbloccare il braccio destro premendolo al contempo
piegato, come mostrato nella verso l'interno.
figura a sinistra.
2 Fare scorrere il pannello anteriore verso destra come
illustrato in figura.
Quindi, rimuoverlo tirando al contempo in avanti.
Rimuovere i filtri.
2
3 Dopo avere rimosso due viti, tirare il centro del pannello
anteriore verso di sé e rilasciare i fermi.
Tirare i lati (sezioni inferiori) del coperchio anteriore verso
4
di sé come illustrato in figura e rimuovere il coperchio.
Posizioni dei segni di riferimento [PUSH]
• Prestare attenzione quando si piega il tubo in
rame.
• Avvitare manualmente regolando il centro.
Completato il lavoro, utilizzare una chiave
dinamometrica per serrare la connessione.
Utensile di sbavatura
Dado svasato
Chiave
Coppia di
serraggio
Diametro esterno Coppia N m
del tubo (ø) (kgf·cm)
• Utilizzare un
T Lato diametro ridotto 6,35 (1/4") 13,7 – 18,6 (140 – 190)
attrezzo specifico
per il refrigerante Lato diametro grande 9,52 (3/8") 34,3 – 44,1 (350 – 450)
R410A. Cappuccio Lato diametro ridotto 6,35 (1/4") 19,6 – 24,5 (200 – 250)
Tubo
della testata
in rame Lato diametro grande 9,52 (3/8") 19,6 – 24,5 (200 – 250)
della valvola
Cappuccio dello spillo della valvola 12,3 – 15,7 (125 – 160)
Per l'attrezzo R22
1,0
Ispezione per rilevare perdite di gas
1,0
Utilizzare un rilevatore di perdite di gas per
verificare che non vi siano perdite nel punto di
connessione dei dadi svasati, come illustrato
nella figura qui sotto. In caso di perdite, serrare
ulteriormente la connessione per arrestarle.
Modalità di rimozione del coperchio inferiore
• Tirare in corrispondenza
di e nelle direzioni
1 2
Verde + giallo
indicate dalle frecce per
(messa a terra)
rimuoverlo.
Come collegare i componenti opzionali
(Adattatore Wi-Fi, adattatore RAC H-LINK, Contatto Pulito,
telecomando con filo)
• Per il cablaggio di controllo del P.W.B., è necessario
rimuovere il coperchio anteriore e il coperchio del pannello
elettrico.
Vedere di seguito per le posizioni di collegamento.
Contatto Pulito CN6
1
2 Adattatore Wi-Fi o Adattatore RAC H-LINK: CN7
Telecomando con filo: CN20
3
• Per ulteriori informazioni sui collegamenti, consultare i
manuali allegati ai componenti opzionali.
• Consultare il presente manuale di installazione per le
procedure di rimozione e riposizionamento del coperchio
anteriore.
• Prestare attenzione a non danneggiare i cavi principali
con il bordo della piastra durante la connessione dei
componenti opzionali.
Cavo di
connessione
CN20
Fascetta fissacavi
CN7
CN6
Montaggio del coperchio anteriore
1 Verificare che la bacinella di drenaggio sia collegata
saldamente.
2 Dopo avere installato il coperchio anteriore sull'unità, aggan-
ciare saldamente i tre fermi sul lato superiore del coperchio.
Quindi, spingere sul centro del coperchio anteriore per blocca-
re i fermi.
3 Serrare le due viti.
4 Installare il filtro.
5 Fare scorrere le staffe dei bracci destro e sinistro sul pannello
anteriore lungo le tacche per inserirle nei fori fino ad arresto.
Dopo aver controllato che le staffe siano inserite in modo
sicuro, chiudere il pannello.
