4 Installation
4.3
Raccord du chauffage (uniquement VU)
Attention!
Veillez à ce que les conduites de raccordement
soient montées sans tension afin d'éviter toute
fuite dans l'installation de chauffage!
Attention!
Avant de raccorder l'appareil, rincez soigneuse-
ment l'installation de chauffage afin d'éliminer
les résidus tels que les perles de soudage, le
mâchefer, le chanvre, le mastic, la rouille, la
saleté, etc. des canalisations. Sinon, ces matiè-
res pourraient se déposer dans l'appareil et pro-
voquer des anomalies.
• L'appareil est raccordé au départ (1) et au retour (2) du
chauffage de l'installation par les robinets d'entretien
(3) du pupitre de raccordement ou par les robinets de
barrage.
1
2
3

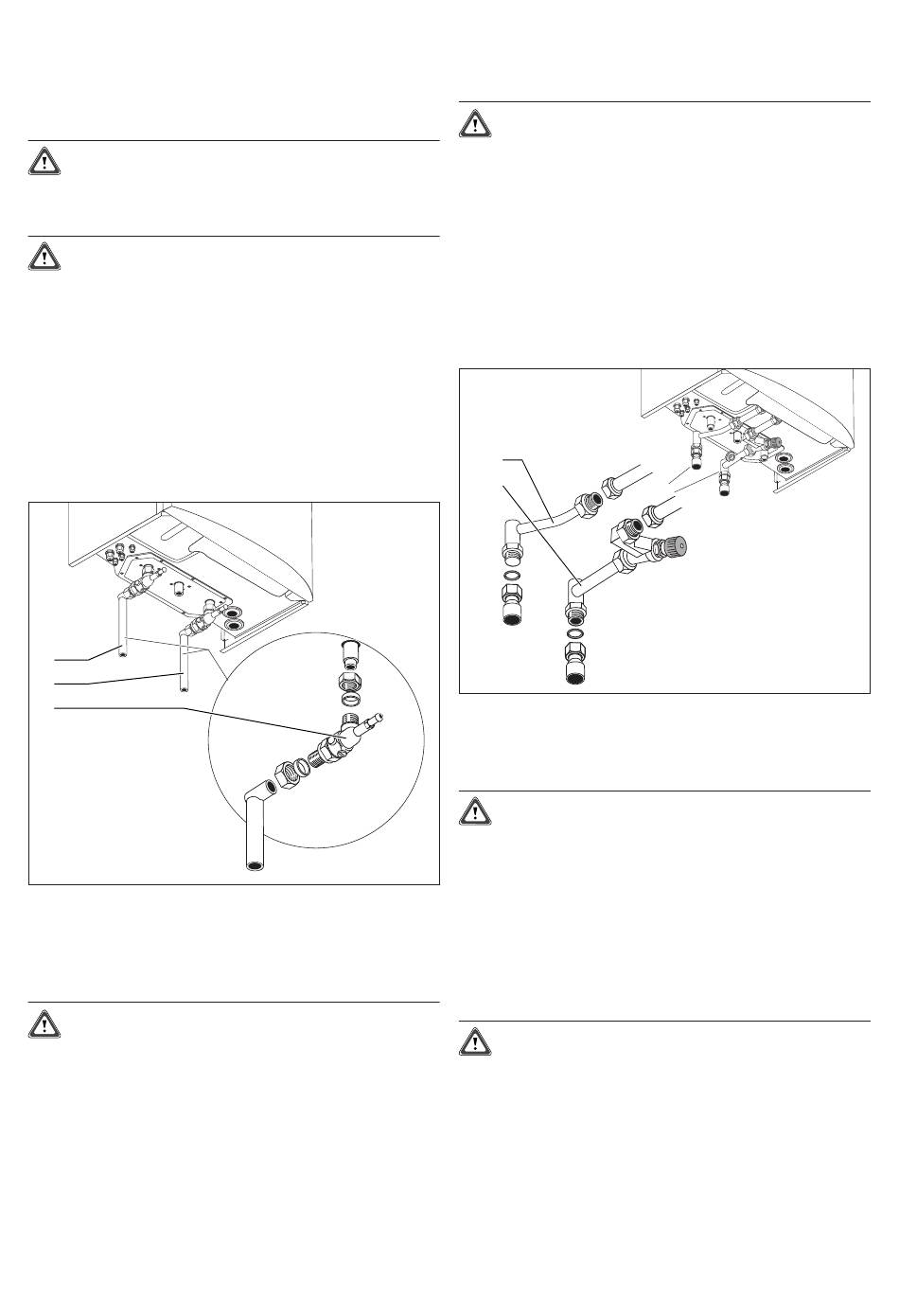

Fig. 4.3 Montage du départ et du retour du chauffage (unique-
ment VUW)
4.4 Raccord du chauffage (uniquement VUW)
Attention!
Veillez à ce que les conduites de raccordement
soient montées sans tension afin d'éviter toute
fuite dans l'installation de chauffage!
12
Attention!
Avant de raccorder l'appareil, rincez soigneuse-
ment l'installation de chauffage afin d'éliminer
les résidus tels que les perles de soudage, le
mâchefer, le chanvre, le mastic, la rouille, la
saleté, etc. des canalisations.
Sinon, ces matières pourraient se déposer dans
l'appareil et provoquer des anomalies.
• L'appareil est raccordé au départ (1) et au retour (2)
du chauffage de l'installation par les robinets d'entre-
tien (3) du pupitre de raccordement ou par les robi-
nets de barrage.
1
2
Fig. 4.4 Montage du raccord d'eau chaude et d'eau froide
4.5
Raccord sanitaire (uniquement VUW)
Attention!
Veillez à ce que les conduites de raccordement
soient montées sans tension afin d'éviter toute
fuite dans l'installation de chauffage!
• Les appareils modèle VUW sont raccordés à l'installa-
tion sanitaire de la maison par le raccord d'eau chaude
(1) et le raccord d'eau froide (2) du pupitre de raccor-
dement.
4.6
Disconnecteur
Attention!
Veillez à ce que les conduites de raccordement
soient montées sans tension afin d'éviter toute
fuite dans l'installation de chauffage!
• Raccordez le disconnecteur (2) au raccord correspon-
dant de l'appareil.
