Malossi MULTIVAR Instructions Générales page 44

5113790
Scooter Kymco - Sym (Fig. 5)
Instrucciones de montaje
1) Limpiar cuidadosamente la zona exterior del
cárter lado transmisión en la que se trabajará.
2) Desmontar el cárter lado transmisión con
cuidado para no dañar o perder ni los
casquillos de centrado ni los tornillos del
mismo (Foto 1a).
3) Desenroscar la tuerca que bloquea el variador
en el eje motor (Foto 1b).
4) Sacar completamente todo el grupo variador
original extrayéndolo del eje motor
5) Desmontar el grupo embrague trasero en los
juegos en los que se haya previsto el muelle
en sustitución del original (Foto 3a -

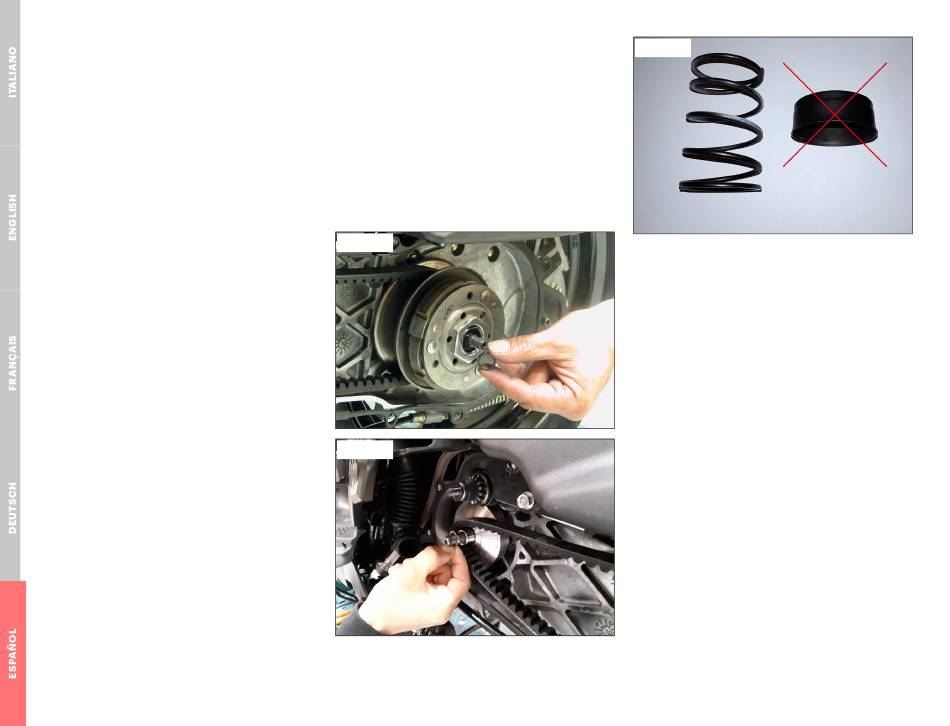

6) Para montar el eventual muelle contenido
en el juego Malossi hay que desenroscar
la tuerca de sujeción de la brida del freno
(Foto 4a - 4b)
prestando atención al empuje
del muelle.
7) Montar el muelle nuevo incluido en el juego
(Foto 5).
8) Recomponer el grupo embrague como estaba
(Foto 6).
precedentemente
9) Controlar el estado de desgaste de su
correa; si no resultara perfecta, aconsejamos
sustituirla con una de nuestras correas
Malossi Special Belt o K Belt.
10) Volver a montar el grupo embrague con la
correa introducida en la polea y apretar la
tuerca de bloqueo (Foto 7).
11) Montar los cursores (3) en la caja
según el esquema de montaje Variador,
introduciéndolos del todo con cuidado
(Foto 8).
12) Colocar los rodillos
(5) (Foto 9).
13) El distanciador in acero con espesor 2,5
mm va interpuesto entre el embrague y la
campana, ver
la máxima apertura del corrector de par.
Fig. 5
(Foto 2).
3b).
Fig. 6
(2)
(4) en la semipolea móvil
Fig. 5, de manera que permita
44
Fig. 7
