Schéma hydraulique sur la thermopompe SQW Paket Köln
Configuration : Circuit non mixte, circuit 1 mixte, circuit 2 mixte, circuit 3 mixte, plancher refroidissant, module
d'eau douce. Mode de fonctionnement : bivalent
Le mode de fonctionnement peut être bivalent ou mono-énergétique ! Mode de refroidissement possible uni-
quement. Refroidissement actif ou passif. Le mélangeur des circuits mixtes est hors service en cas de refroi-
dissement !
Ce schéma hydraulique sert uniquement de référence,
le système hydraulique côté client doit être planifié et installé par l'installateur !
REMKO SQW Wärmepumpe

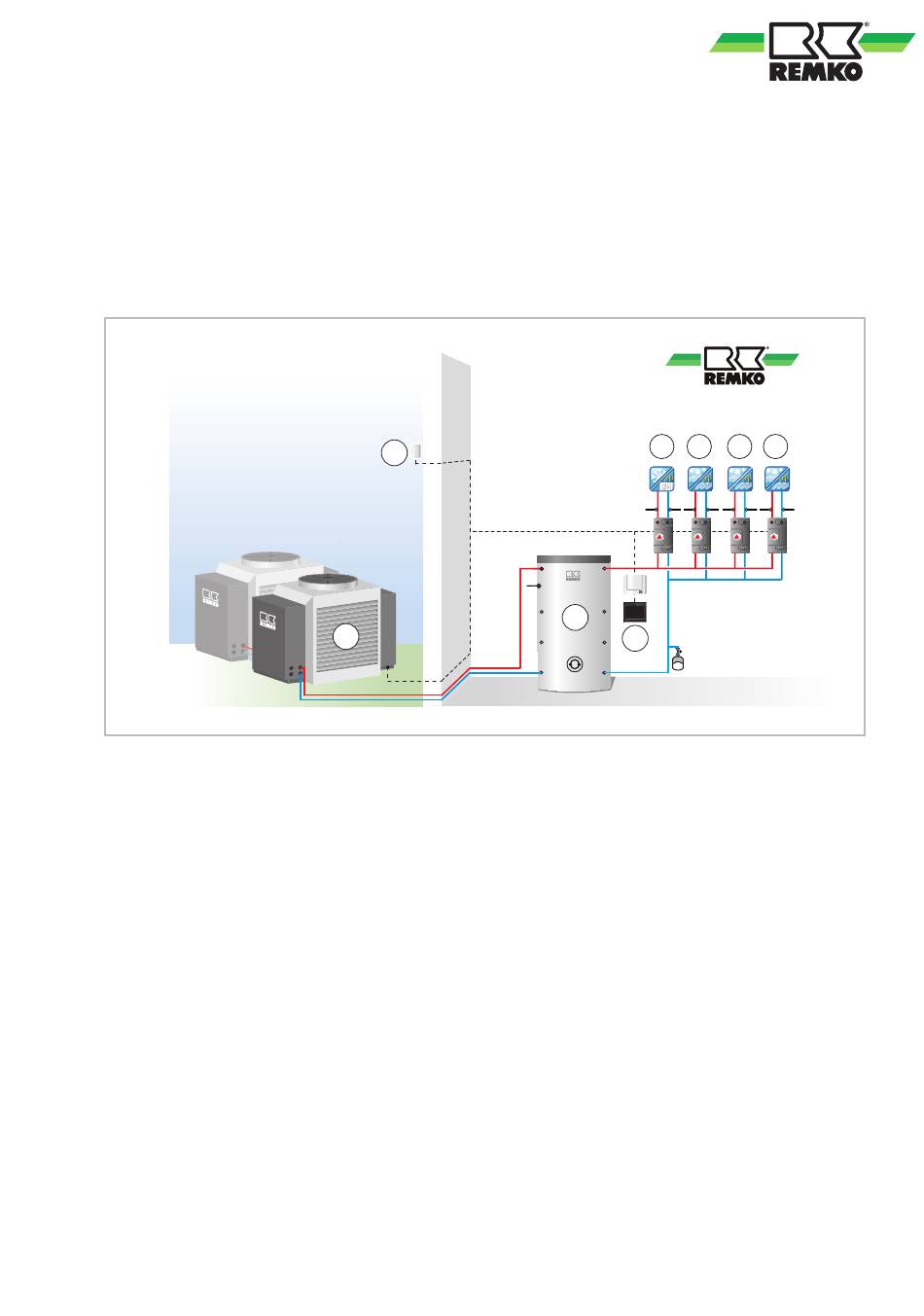

Fig. 33: Exemple de schéma hydraulique
A : Thermopompe SQW
B : Réservoir
C : Smart-Control
D : Sonde d'extérieur
S 06
Außenfühler
D
A
1 : Circuit non mixte
2 : Circuit mixte 1
3 : Circuit mixte 2
4 : Circuit mixte 3
1
2
HK ungemischt
HK 1 gemischt
S 09
S 10
S 11
HGU
HGM
S07
MPS
B
Pufferspeicher
Smart-Control
C
3
4
HK 2 gemischt
HK 3 gemischt
S 12
S 13
S 14
S 15
S 16
HGM
HGM
