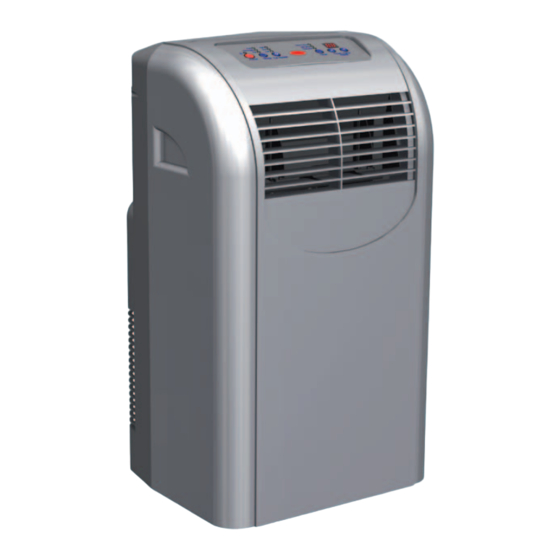

- Page 1 Guide de montage et de service REMKO MKT 251, MKT 251 S-Line Climatiseurs ambiants locale Lire les instructions avant de commencer tous travaux ! 0056-2014-01 Version 2, fr_FR...
- Page 2 Avant de mettre en service/d'utiliser cet appareil, lisez attenti- vement ce manuel d'installation ! Ce mode d'emploi fait partie intégrante de l'appareil et doit toujours être conservé à proximité immédiate du lieu d'instal- lation ou de l'appareil lui-même. Sous réserve de modifications. Nous déclinons toute responsabilité en cas d'erreurs ou de fautes d'impression ! Notice d'installation et de configuration (traduction de l'ori- ginal)
- Page 3 Table des matières Consignes de sécurité et d'utilisation....................4 1.1 Consignes générales de sécurité....................4 1.2 Identification des remarques......................4 1.3 Qualifications du personnel......................4 1.4 Dangers en cas de non-respect des consignes de sécurité............4 1.5 Travail en toute sécurité........................5 1.6 Consignes de sécurité...
- Page 4 REMKO MKT Consignes de sécurité et d'utilisation AVERTISSEMENT ! Cette combinaison de symboles et de mots- 1.1 Consignes générales clés attire l'attention sur une situation potentiel- de sécurité lement dangereuse qui peut provoquer la mort ou de graves blessures lorsqu'elle n'est pas Avant la première mise en service de l'appareil,...
- Page 5 Défaillance de fonctions essentielles des appa- Le climatiseur local a été conçu pour pouvoir reils. être utilisé de manière flexible tant dans des pièces d'habitation que dans des espaces de Défaillance de méthodes prescrites pour la travail. Il est déconseillé de l'utiliser tout au maintenance et l'entretien.
- Page 6 également à la protection de l‘environnement client renvoie à la société REMKO GmbH & Co. en ne jetant pas aux ordures les appareils ou com- KG le « certificat de garantie » fourni avec l'appa- posants (par exemple les batteries), mais en res- reil et dûment complété...
- Page 7 Caractéristiques techniques 2.1 Caractéristiques de l'appareil Série MKT 251 MKT 251 Appareil de climatisation compact locale Mode de fonctionnement pour refroidissement 2,60 Puissance de refroidissement nominale Classe de rendement énergétique pour le refroidissement 2,63 Importance du rendement énergétique EER Consommation en énergie, par heure...
- Page 8 REMKO MKT Structure et fonctionnement Description de l'appareil Le climatiseur local convient particulièrement à une utilisation flexible. Le climatiseur local se compose d'un appareil pour une installation au sol en zone intérieure et d'un tuyau d'évacuation permettant d'extraire la chaleur.
- Page 9 Commande La commande peut être effectuée par le tableau de commande se trouvant au niveau de l'appareil ou par la télécommande infrarouge en série. La commande de fonction des touches entre elles est identique, la dési- gnation peut afficher des différences. Avant la mise en service de la télécommande infrarouge, les batteries doivent être insérées correctement.
- Page 10 REMKO MKT Mode de fonctionnement de refroidissement Cool Fixer le tuyau d'évacuation sur le passage mural ou la fenêtre Mettre l'appareil en marche à l'aide de la touche Power Appuyer sur la touche Mode jusqu'à ce que la DEL Cool s'allume.
- Page 11 Mode de fonctionnement Ventilation Fan REMARQUE ! Mettre l'appareil en marche à l'aide de la touche Power Vous obtiendrez un climat ambiant agréable en Appuyer sur la touche Mode jusqu'à ce sélectionnant la température de consigne sou- que la DEL Fan s'allume.
- Page 12 REMKO MKT Montage et installation Vérifiez si le bouchon de l'écoulement du con- densat est présent et bien en place. Il existe un Indications de montage et d'installation de l'ap- risque de fuite incontrôlée du condensat après pareil la mise en service.
- Page 13 Évacuation de l'air chaud Par le biais d'un passage mural Le tuyau fourni est raccordé solidement à un pas- sage mural. Un passage mural est disponible en REMARQUE ! tant qu'accessoire (Voir la Fig. 12). Le tuyau d'évacuation doit toujours être posé en pente en direction de l'air et ne doit pas être raccordé...
- Page 14 REMKO MKT Schéma d'installation du passage mural (accessoires) REMARQUE ! Dans certains cas, une dépression peut se produire dans la pièce d'installation lors de l'acheminement de l'air de sortie par le biais d'un tuyau d'évacuation raccordé solidement, par exemple, par les portes ou fenêtres fermées.
- Page 15 Raccordement électrique Schéma des connexions électriques A2517-160 Fig. 14: Schéma des connexions électriques Platine réseau Ventilateur du condenseur Platine de commande - Tableau de Moteur de condensat commande Code cou- Connecteur leur : Microrupteur (réservoir) Marron Capteur de température - Recircula- Bleu tion Rouge...
- Page 16 REMKO MKT Mise en service Avant toute mise en service, les ouvertures d'en- trée et de sortie d'air doivent être contrôlées afin de repérer les éventuels corps étrangers, de même que le filtre d'admission d'air à la recherche des éventuelles impuretés. Les grilles et filtres obs- trués ou encrassés doivent être immédiatement...
- Page 17 Dépannage et service après-vente L'appareil a été conçu selon des méthodes de fabrication de pointe et a été soumis à plusieurs reprises à des contrôles fonctionnels. Toutefois, si des défauts devaient survenir, vérifiez l'appareil en vous référant à la liste suivante. Une fois tous les contrôles fonctionnels réalisés, si votre appareil présente toujours des dys- fonctionnements, contactez le revendeur spécialisé...
- Page 18 REMKO MKT Description d'erreur Origine Remède L'appareil ne refroidit pas DEL d'affichage du La DEL d'affichage du refroidissement Cool doit suffisamment refroidissement s'allumer Fenêtres, portes, volets Fermer roulants et rideaux Tuyau d'évacuation Doit être mis en place correctement. Il ne doit pas être plié, incliné...
- Page 19 Entretien et maintenance Vous garantirez ainsi à tout moment un fonc- Des travaux d'entretien réguliers et le respect des tionnement fiable de votre installation ! conditions préalables de base garantissent un fonctionnement impeccable de votre appareil et contribuent à augmenter sa durée de vie. Nettoyage du filtre DANGER ! L'appareil est doté...
- Page 20 être réalisée que par une société spécialisée et en prenant en compte la protection de l'environ- nement. La société REMKO GmbH & Co. KG ou votre partenaire contractuel compétent se fera un plaisir de vous indiquer les entreprises spéciali-...
- Page 21 Configuration de l'appareil et listes de pièces de rechange 11.1 Représentation de l'appareil Fig. 18: Vue éclatée Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir au progrès technique.
- Page 22 11.2 Liste des pièces de rechange Pour commander des pièces de rechange, s'il vous plaît contacter directement pour la REMKO GmbH & Co. KG. Tous les périphériques associés de références peuvent être trouvées dans la zone de téléchargement sur www.remko.de.
- Page 23 N° Désignation MKT 251 MKT 251 Filtre à air Tuyau d'évacuation Tubulure de raccordement Buse fenêtre Sur demande avec numéro de série Embouts d'écoulement du condensat avec bouchon Télécommande Tuyau d'évacuation entier (n° 29 ; 30 ; 31) Pièces de rechange sans illustration Capteur de recirculation d'air Sur demande avec numéro de série...
