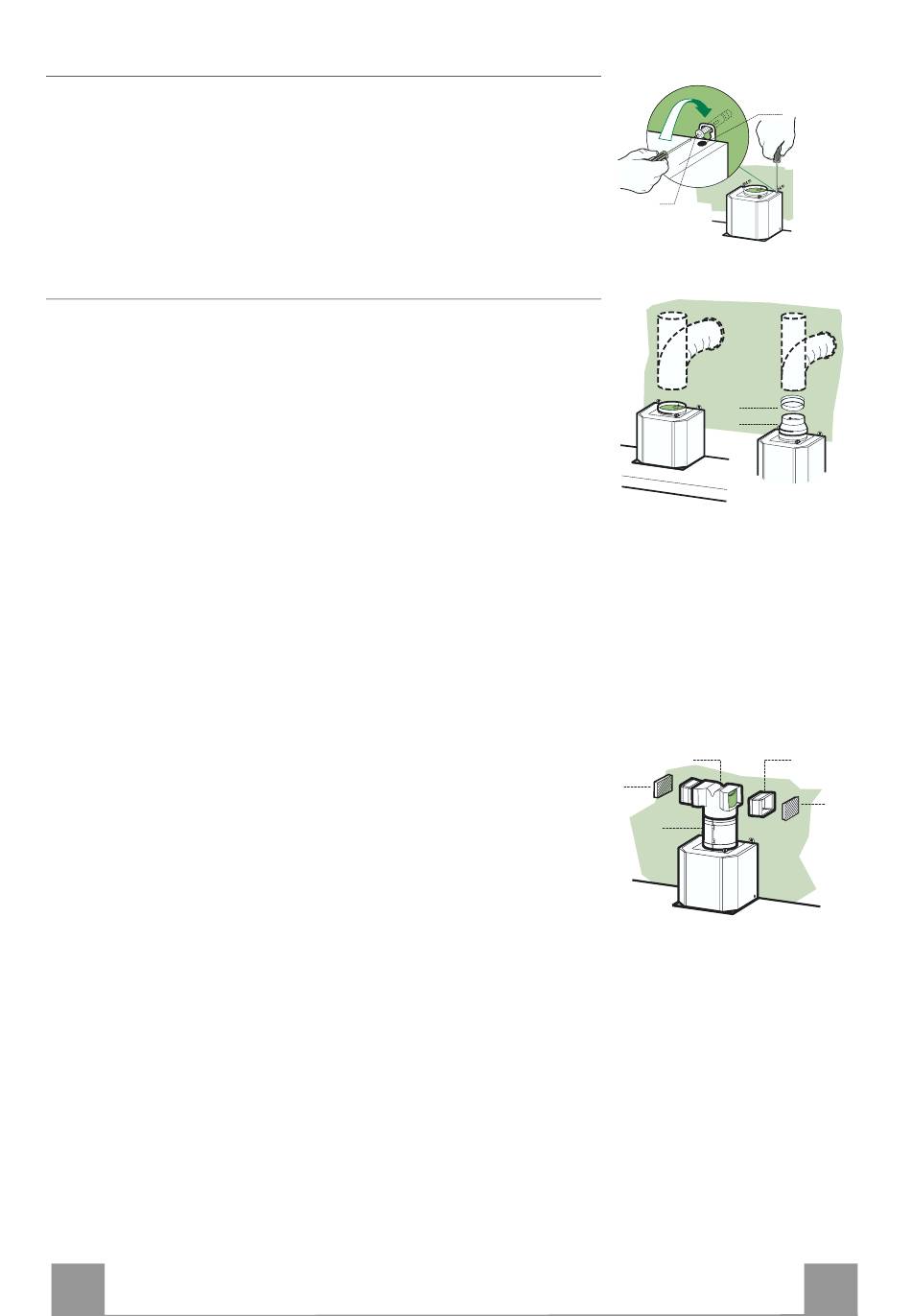

Montagem do corpo do extractor
• Antes de fixar o corpo do extractor, aperte os dois parafusos
Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafusos Vr para nivelar o corpo do extractor.
SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo
de saída utilizando um tubo rígido ou flexível de ø150 ou 125
mm; esta escolha deve ser feita pelo instalador.
• Para a ligação com um tubo de ø125 mm, instale a flange de
redução 9 na saída do corpo do exaustor e o anel ø120-125 10
na flange.
• Fixe o tubo com braçadeiras de aperto adequadas. O material
necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.
SAÍDA DO AR PARA A VERSÃO FILTRANTE
• Reuna os dois meios tubos da extensão do corpo do exaustor
14.
• Encaixe, à pressão, a extensão do corpo do exaustor 14 assim
obtida, na saída de ar.
• Encaixe a conexão 15 , à pressão, na extensão do corpo do
exaustor 14.
• Introduza lateralmente as extensões de conexão 14.1 na cone-
xão 15.
• Assegure-se de que a saída das extensões de conexão 14.1 está
na posição correspondente às bocas da chaminé, tanto na hori-
zontal, como na vertical. Caso contrário, ajuste a posição, in-
vertendo as extensões de conexão 14.1 ou cortando a extensão
do corpo do exaustor 14 a todo o comprimento de um dos sul-
cos de menor espessura; monte de novo todos os componentes
como descrevemos anteriormente.
• As grades direccionadas de saída de ar 8a - 8b devem ser mon-
tadas depois da instalação da chaminé inferior 2.2.
• Certifique-se da presença do filtro anti-odor de carvão activo.
PT
Ligações
Vr
12a
ø 150
10
9
15 14.1
8b
14
ø 125
8a
5
