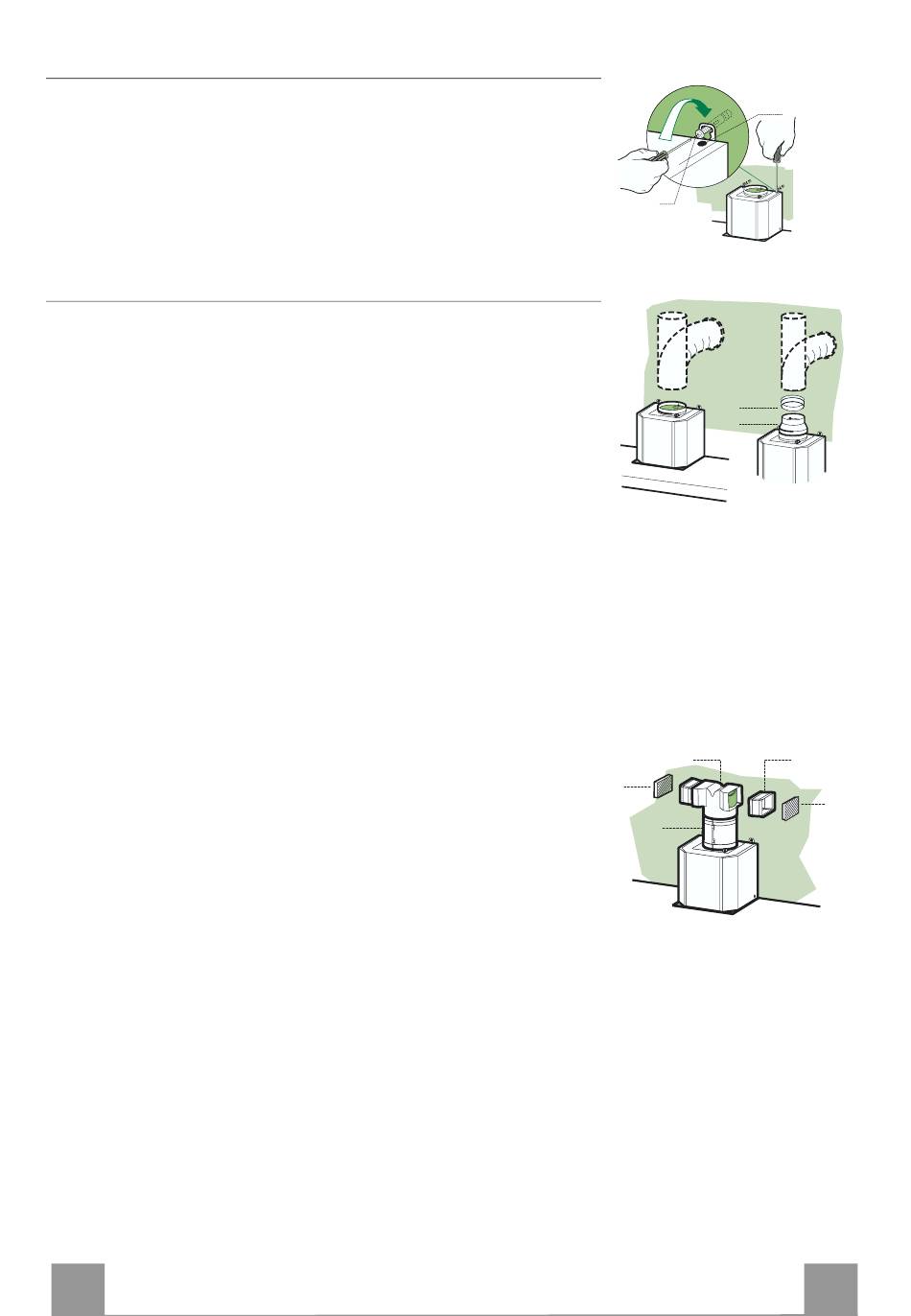

Montage van de Wasemkap
• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die
zich op de bevestigingspunten van de wasemkap bevinden,
aanhalen.
• Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.
LUCHTUITGANG – AANZUIGENDE UITVOERING
Voor de installatie van de Aanzuigende Uitvoering de Kap aan-
sluiten op de uitgaande leiding met behulp van een onbuigzame
of buigzame buis van ø150 of 125 mm, de keuze wordt overgela-
ten aan de installateur.
• Voor de aansluiting van ø125 mm, de reductieflens 9 op de
uitgang van de behuizing van de kap schuiven en de vergro-
tingsring 10 ø120-125 mm op de flens.
• Maak de buis vast met geschikte slangbeugelstrips. Het beno-
digde materiaal is niet bijgeleverd.
• Verwijder eventuale actieve koolstof geurfilters.
LUCHTUITLAAT FILTERVERSIE
• Assembleer de helften van het verlengstuk van de wasemkap 14.
• Druk het zo verkregen verlengstuk van de wasemkap 14 met
kracht op de luchtuitlaat.
• Druk het verbindingsstuk 15 met kracht op het verlengstuk van
de wasemkap 14.
• Monteer de verlengstukken van het verbindingsstuk 14.1 zijde-
lings op het verbindingsstuk 15.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het
verbindingsstuk 14.1 zowel horizontaal als verticaal correspon-
deert met de mondstukken van de schouw.
• Als dit niet zo is, de positie corrigeren door de verlengstukken
van het verbindingsstuk 14.1 om te keren of door het verlengstuk
van de wasemkap 14 af te snijden op één van de lengtes die be-
paald worden door de kleinere groeven en plaats alle onderdelen
weer terug zoals eerder werd beschreven.
• De richtingsroosters voor de luchtuitlaat moeten pas na de instal-
latie van het onderstuk van de schouw gemonteerd worden 2.2.
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstal-
leerd is.
NL
Aansluitingen
Vr
12a
ø 150
10
9
15 14.1
8b
14
ø 125
8a
4
