• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli-
ger Schalter mit einem Öffnungsweg von mindestens 3 mm
zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versi-
chern Sie sich, daß die Kabelverbindung in die Steckdose des
Gebläses einwandfrei eingesteckt wird.

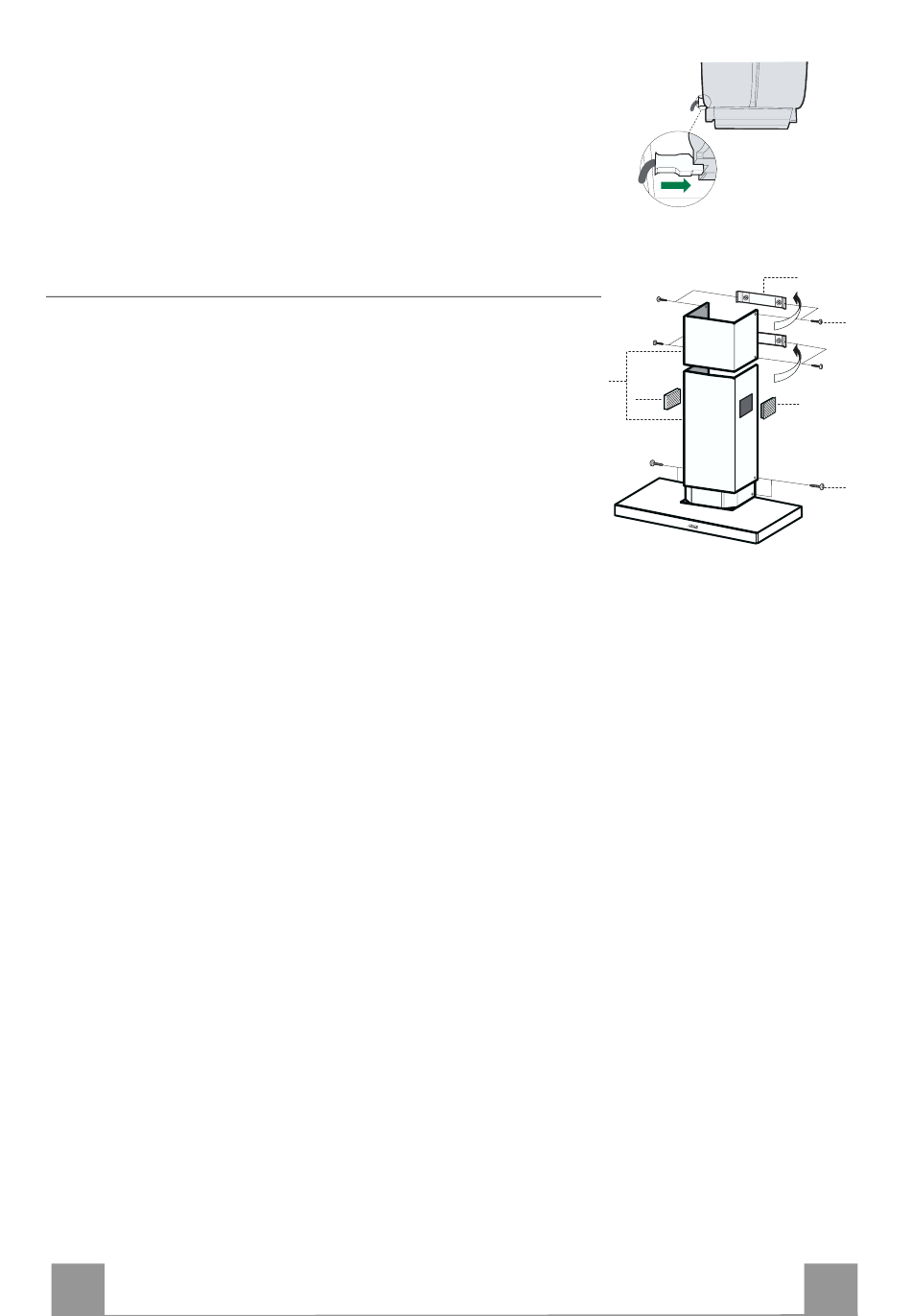

Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter
den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder
schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben
12c (2,9 x 9,5) fixieren.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des Kaminteils leicht auseinan-
derbiegen, zwischen dem oberen Kaminteil und der Wand ein-
hängen und bis zum Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie-
ferten Schrauben 12c (2,9 x 9,5) fixieren.
• Bei Umluftbetrieb die Luftleitgitter 8a – 8b in die entspre-
chenden Sitze einsetzen, wobei darauf zu achten ist, dass die
Richtungssymbole nach oben und vorne weisen. Ferner über-
prüfen, ob sie korrekt bei den Verlängerungen 14.1 eingesetzt
wurden.
DE
ELEKTROANSCHLUSS
Kaminmontage
7.2.1
2.1
2
8b
2.2
12c
8a
12c
3
34
4
