• Conectar la campana a la red de alimentación eléctrica insta-
lando un interruptor bipolar con apertura de los contactos de 3
mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del
Cable de acometida esté colocado correctamente en el enchufe
del Aspirador.

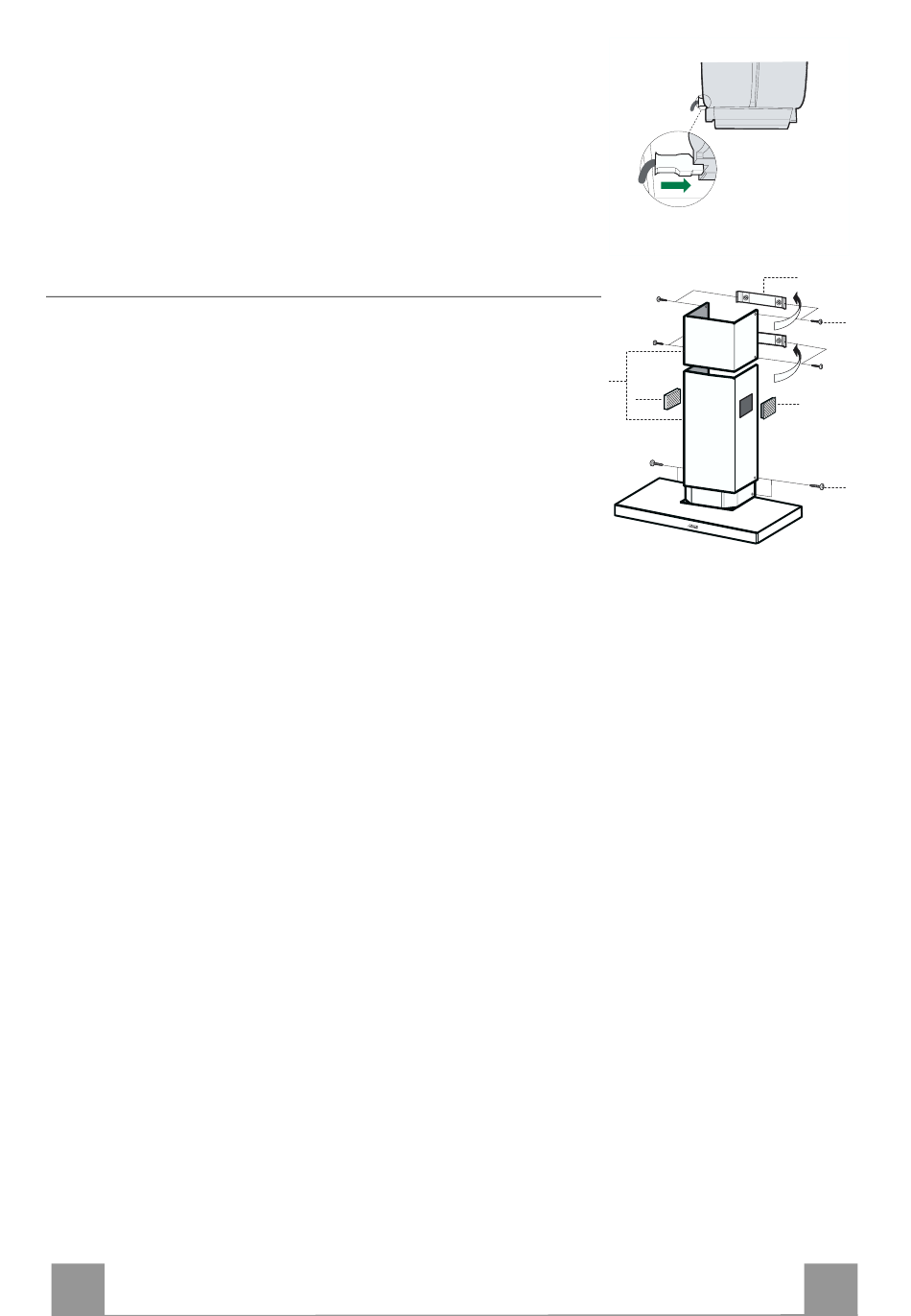

Montaje de la chimenea
Chimenea superior
• Ensanchar ligeramente las dos faldas laterales, engancharlas
detrás de las bridas 7.2.1 cerrarlas
hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5)
en dotación.
Chimenea inferior
• Ensanchar ligeramente las dos faldas laterales de la chimenea,
engancharlas entre la chimenea superior y la pared y cerrarlas
hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana,
con los 2 tornillos 12c (2,9 x 9,5) en dotación.
• Para la versión filtrante aplicar las rejillas de dirección 8a–8b
en los asientos correspon- dientes, de manera que los símbolos
que indican la dirección resulten orientados hacia arriba y
hacia el frente de la campana. Comprobar además que resulten
correctamente insertados en las extensiones del racor 14.1.
ES
CONEXIÓN ELÉCTRICA
7.2.1
2.1
2
8b
2.2
12c
8a
12c
4
