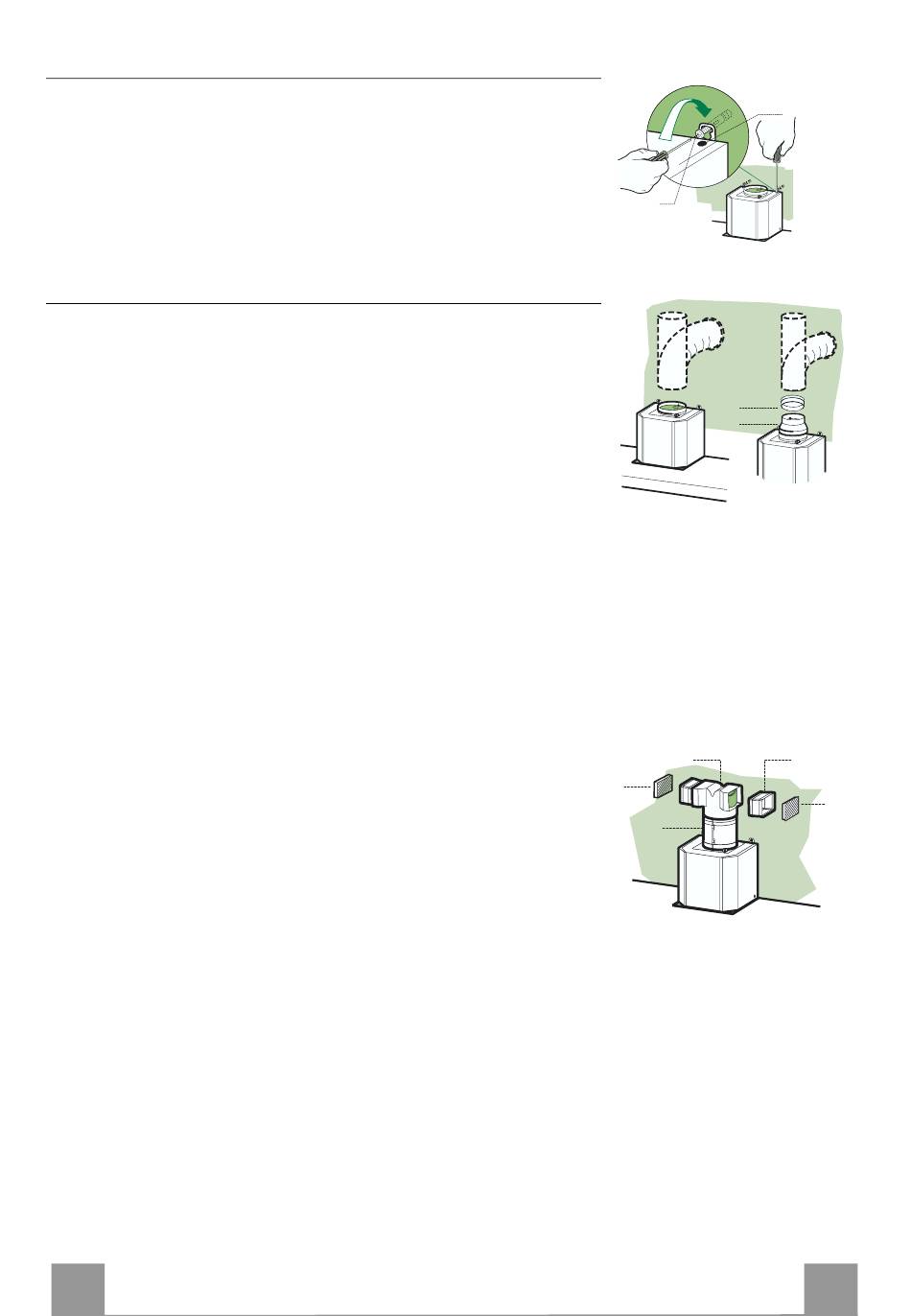

Montaggio Corpo Cappa
• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate
sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 125 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø125 mm, inserire la Flangia di ri-
duzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiora-
zione 10 ø120-125 sulla Flangia .
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
USCITA ARIA VERSIONE FILTRANTE
• Assemblare i Semigusci della Prolunga Corpo Cappa 14.
• Inserire a pressione la Prolunga Corpo Cappa 14 così ottenuta,
sull'Uscita Aria.
• Inserire a pressione il Raccordo 15 sulla Prolunga Corpo Cap-
pa 14.
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo
15.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti
in corrispondenza delle bocchette del Camino sia in orizzontale
che in verticale. Se così non fosse, aggiustare la posizione in-
vertendo le Prolunghe Raccordo 14.1 o tagliando la Prolunga
Corpo Cappa 14 in corrispondenza di una delle lunghezze pre-
stabilite dalle scanalature di minor spessore e rimontare i parti-
colari come prima descritto.
• Le Griglie direzionate Uscita Aria 8a - 8b devono essere mon-
tate dopo l'installazione del Camino Inferiore 2.2.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.
IT
Connessioni
Vr
12a
ø 150
10
9
15 14.1
8b
14
ø 125
8a
1
12
2
