2.2 MONTAJE DEL CABLE DEL LIMITADOR / TENSOR CON CONTRAPESO
El funcionamiento técnicamente perfecto del limitador de velocidad sólo es posible con un montaje correcto
del cable del limitador y del tensor con contrapeso.
Para determinar la altura a la que se debe montar el tensor con contrapeso, hay que tener en cuenta lo
siguiente:
- El contrapeso nunca puede estar en contacto con el suelo (fig. 1 y 3); en caso contrario, el limitador de
velocidad queda fuera de servicio.
- Cuando el armazón de la cabina del ascensor llegue a la posición más baja (con amortiguador incluido), el
terminal inferior del cable y el extremo del cable que sobresale hacia abajo no deben estar en contacto con la
polea del tensor.
Excediéndose sólo lo necesario, cortar el cable del limitador y colocarlo en la respectiva polea del tensor con
●
contrapeso.
Colocar el terminal en el primer extremo del cable (fig. 1-2-3) y subirlo al paracaídas.
●
Dejar caer el segundo tramo de cable en el hueco del ascensor.
●
TENSOR CON FIJACIÓN A LA GUÍA:
Para los modelos con fijación a la guìa y con contrapeso horizontal subir el
●
estribo de montaje a unos 260 mm (valor aproximado: Fig. 4) del fondo del
hueco del ascensor.
Para los modelos con fijación a la guìa y con contrapeso vertical subir el
●
estribo de montaje a unos 460 mm (valor aproximado: Fig. 5) del fondo del
hueco del ascensor.
Apoyar el contrapeso de los modelos con contrapeso horizontal hasta que
●
quede en posición oblicua (Fig. 4)
En el modelo con fijación a la guía vertical y contrapeso vertical mantener
●
una distancia de aproximadamente 100 mm entre el contrapeso y el fondo
del hueco del ascensor (Fig. 5).
Si hay un dispositivo frenante hacia arriba, colocar el segundo extremo del
●
cable en el terminal del cable del dispositivo de freno.
O bien:
Colocar en el segundo extremo del cable el terminal
●
paracaídas.
Quitar el soporte para tensar el cable.
●
Si el montaje se ha efectuado correctamente, el contrapeso
horizontal estará colocado ligeramente en ángulo hacia arriba (fig. 4).

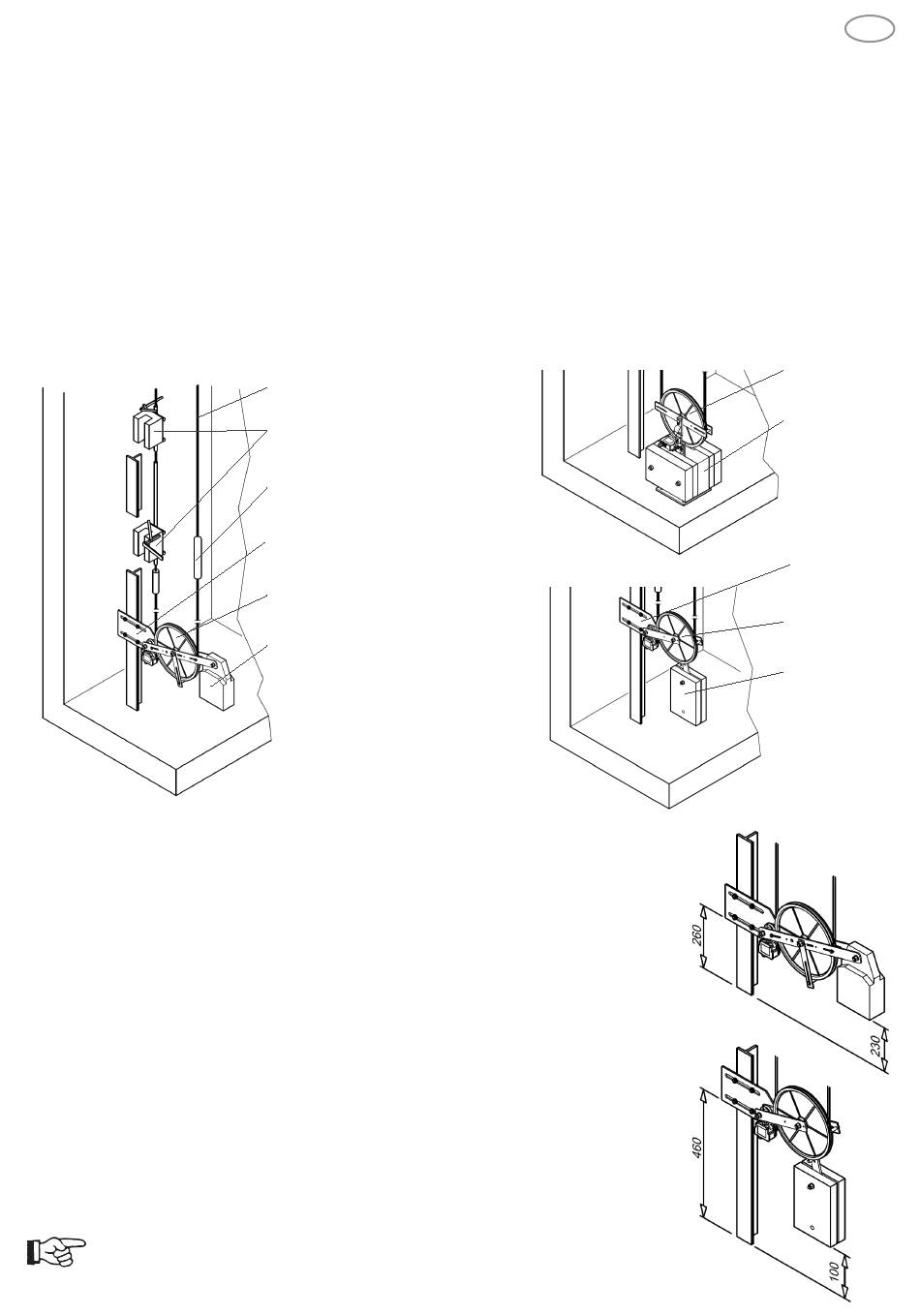

Cable del limitador
Paracaídas
Extremo del cable
Soporte de montaje
Polea del tensor
Contrapeso
Fig. 1
Fig. 2
Fig. 3
y montarlo al
E
Polea del tensor
Contrapeso
Soporte de
montaje
Polea del tensor
Contrapeso
R4/K
Fig. 4
R4/R
Fig. 5
41
