1.1 BESCHREIBUNG, FUNKTIONSWEISE
Der Geschwindigkeitsbegrenzer ist eine Sicherheitseinrichtung, die bei Überschreiten der zulässigen.
Fahrkorbgeschwindigkeit zum Einsatz kommt.
Überschreitet der Fahrkorb während der Abwärtsfahrt seine zulässige Nenngeschwindigkeit bis zum Erreichen
der Auslösegeschwindigkeit, dann rückt der Geschwindigkeitsbegrenzer ein und löst über das Begrenzerseil
eine Bremseinrichtung bzw. die Fangvorrichtung am Fahrkorb aus. Der Fahrkorb wird zum Stillstand gebracht
und an den Führungsschienen festgehalten.
Der Geschwindigkeitsbegrenzer R10BF (Abb. 1) selbst besteht aus:
- Reglerrad (1) mit unterschnittener Keilrille zur Aufnahme des Begrenzerseils;
- Kurvenkranz (3)
- Sperrnocken (4).
- ein blockiersystem des seil durch gegeneinander angeordnete klemmbachen.
Das am Einrückgestänge der Fangvorrichtung befestigte und durch ein Gewicht gespannte Seil treibt das
Reglerrad über die Seilpressung in der unterschnittenen Keilrille an.
Neber der Keilrille ist am Reglerrad außerdem ein Kurvenkranz (3) mit Sperrnocken (4) angebracht. Dieser
Kurvenkranz bringt das Fangpendel (6) über eine kugelgelagerte Rolle in aufund abschwingende Bewegung.
Das mit gummibereiftem Losrad ausgerüstete Fangpendel, wird von einer, entsprechend der vorgesehenen
Auslösegeschwindigkeit vorgespannten Zugfeder (8) an den Kurvenkranz gehalten.
Beim Erreichen der Auslösegeschwindigkeit wird die Bewegung des Pendels auf dem Nocken so groß, daß die
Pendel klaue in die Umfangs bahn der Sperrnocken gerät und dort festgeklemmt wird.
Ein am Fangpendel angebrachter Stahlbolzen (5) betätigt vor der mechanischen Klemmung des Pendels den
Sicherheitsschalter (9). Dadurch wird der Steuerstrom der Anlage unterbrochen.
Zusammen mit der mechanischen Klemmung des Pendels erfolgt auch diejenige des Seiles über entsprechende
Klemmbacken (10). Die Klemmung des Seiles wird durch die Betätigung eines Pendels und eines zuvor
gerüsteten Ausrasthebels (11) verursacht.
4
9
8
• Der Geschwindigkeitsbegrenzer R10BF besitzt die Zulassung nach Aufzugsrichtlinie 2014/33/EU mit
folgendem EU Baumusterprüfungsnummer: TÜV EU-OG 282
14
6
5

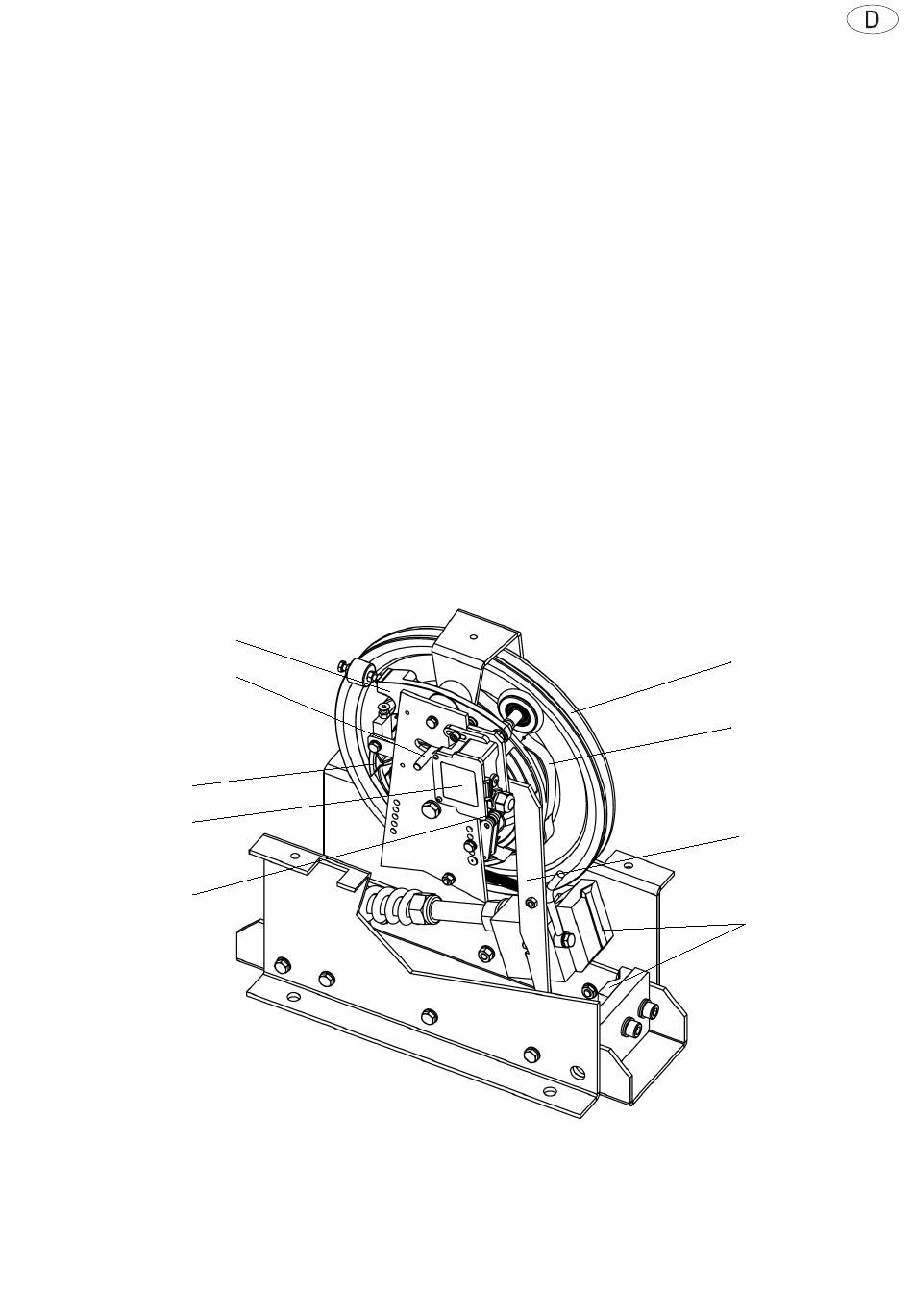

Abb. 1 Geschwindigkeitsbegrenzer Typ R10BF
1
3
11
10
