El limitador de velocidad R12BF (fig. 2) esta formado por una polea con:
- Rueda (1) con acanaladura trapezoidal con descarga, para disminuir el peso del cable del limitador.
- Dos excéntricas (4) unidas a un muelle de tracción se mueven debido al efecto de la fuerza centrífuga.
- Un sistema de bloqueo del cable mediante mordazas opuestas (10).
El cable, sujeto al varillaje de accionamiento del paracaídas y tensado por un contrapeso, acciona la rueda
del limitador mediante la presión que ejerce en la acanaladura trapezoidal con descarga.
En la rueda del limitador, además de la acanaladura trapezoidal, se encuentra una corona de levas (3) con
una excéntrica de bloqueo (4). Esta corona acciona el péndulo (6) mediante una polea montada en un
cojinete de bolas, con un movimiento de oscilación de arriba a abajo.
El muelle de tracción (8) previamente cargado y adecuadamente dimensionado permite, solo cuando alcanza
la velocidad de intervención, que las dos excéntricas (desplazadas hacia el exterior de la polea por la fuerza
centrífuga) accionen la palanca de desenganche (11) previamente cargada, la cual deja caer una de las dos
mordazas opuestas (10) provocando el bloqueo del cable que se desplaza en el limitador. La misma palanca
de desenganche acciona simultáneamente el interruptor de seguridad (9) desconectando la corriente de la
instalación.
4
11
9
• Los limitadores de velocidad R12BF están homologados de acuerdo con la directiva para ascensores
2014/33/UE, con los siguientes números de homologación IMQ: CA 50.00723

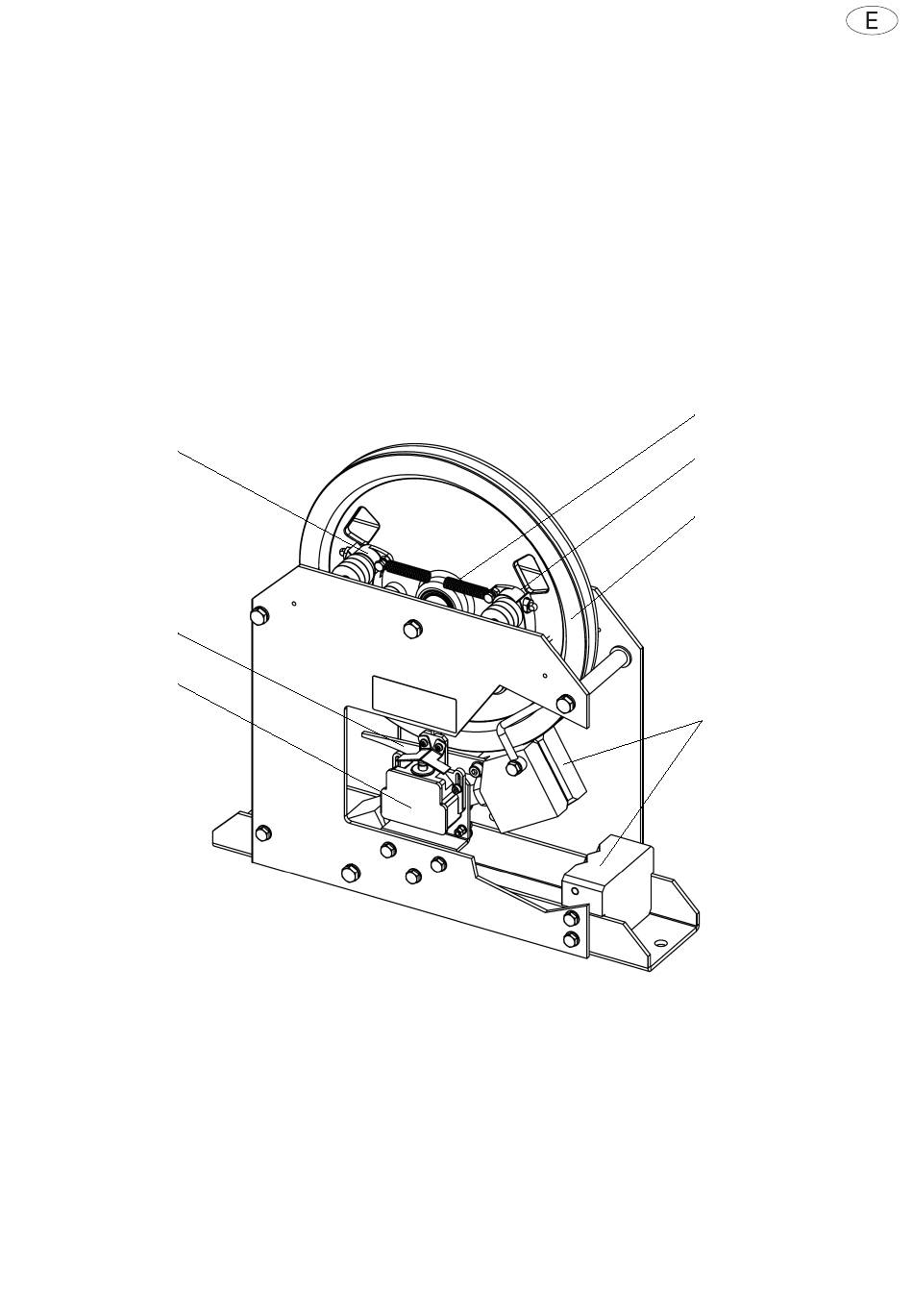

Fig. 2 Limitador de velocidad R12BF
