2.7 Installation des câbles
Connecter d'abord le faisceau au dévidoir, puis au poste à souder. Pour les descriptions des connecteurs et leur empla-
cement, voir "Dévidoir X5 Wire Feeder 200" page 13, "Dévidoir X5 Wire Feeder 300" page 17 ou "X5 Wire Feeder HD300"
page 24 (selon votre modèle de dévidoir).

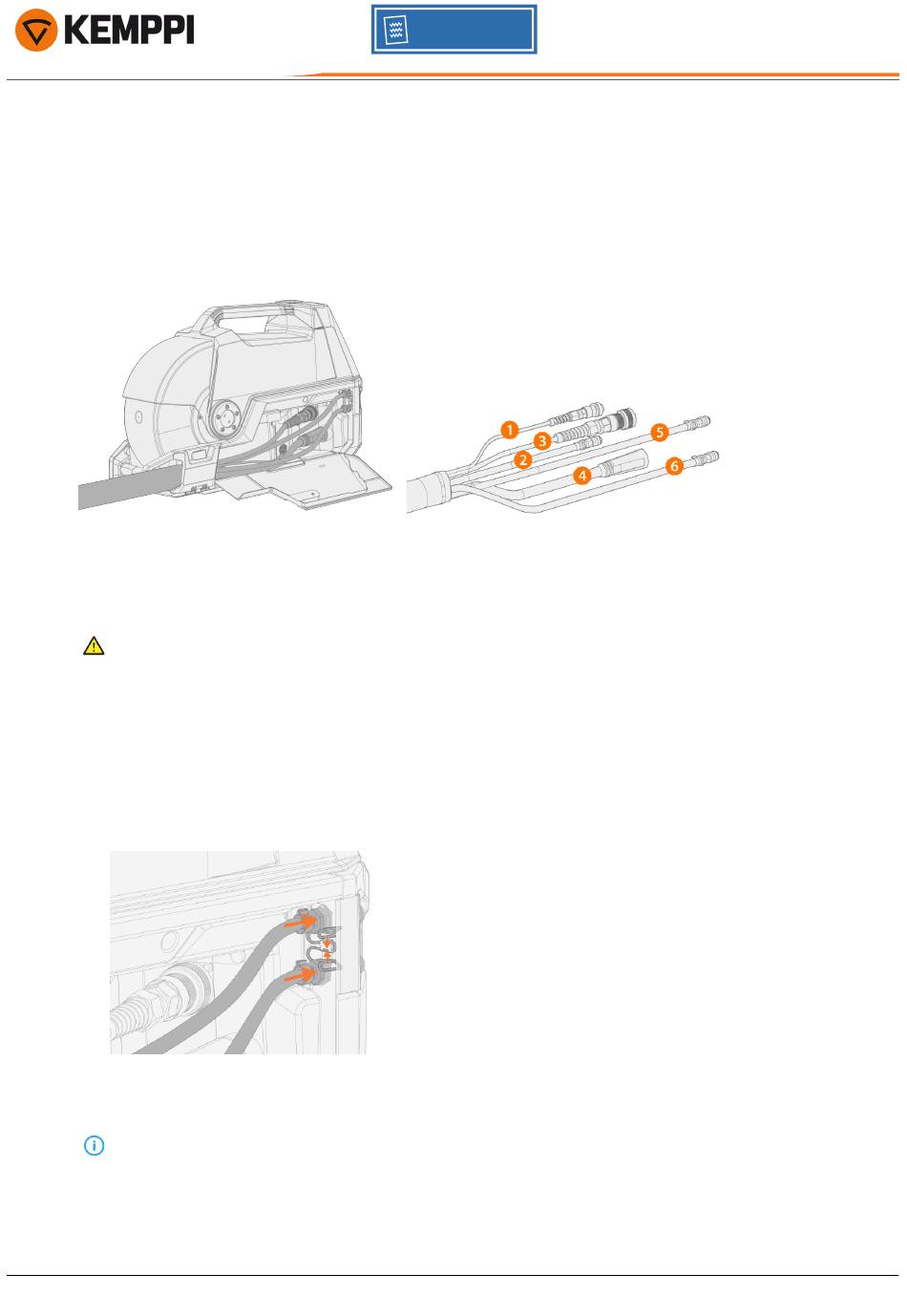

Connexion du faisceau au dévidoir
1.
Ouvrez la trappe du câble pour accéder aux connecteurs.
2.
Connecter le câble du courant de soudage (4) au dévidoir. Pousser le câble le plus possible et tourner le connecteur
dans le sens horaire pour serrer le câble en place.
Serrer le câble de courant de soudage le plus possible à la main. Une connexion du câble de courant de soudage mal
serrée peut provoquer une surchauffe.
3.
Pousser le tuyau du gaz de protection (2) vers son raccord jusqu'à ce qu'il se verrouille.
4.
Raccorder le câble de commande (3) à son connecteur. Faire tourner le collier dans le sens horaire pour le verrouiller
en place.
5.
Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (5, 6)
dans la fente et à travers l'ouverture.
>> Comprimer l'attache à ressort pour mettre en place les connecteurs des tuyaux. Après avoir relâché cette attache à res-
sort, s'assurer qu'elle s'est enclenchée dans les rainures des connecteurs des tuyaux.
6.
Si vous utilisez le câble détecteur de tension (1), le raccorder au connecteur du câble détecteur de tension à
l'intérieur de l'armoire.
Le câble détecteur de tension séparé n'est pris en charge que par les postes à souder Pulse+.
