1.3 Dévidoir X5 Wire Feeder 200

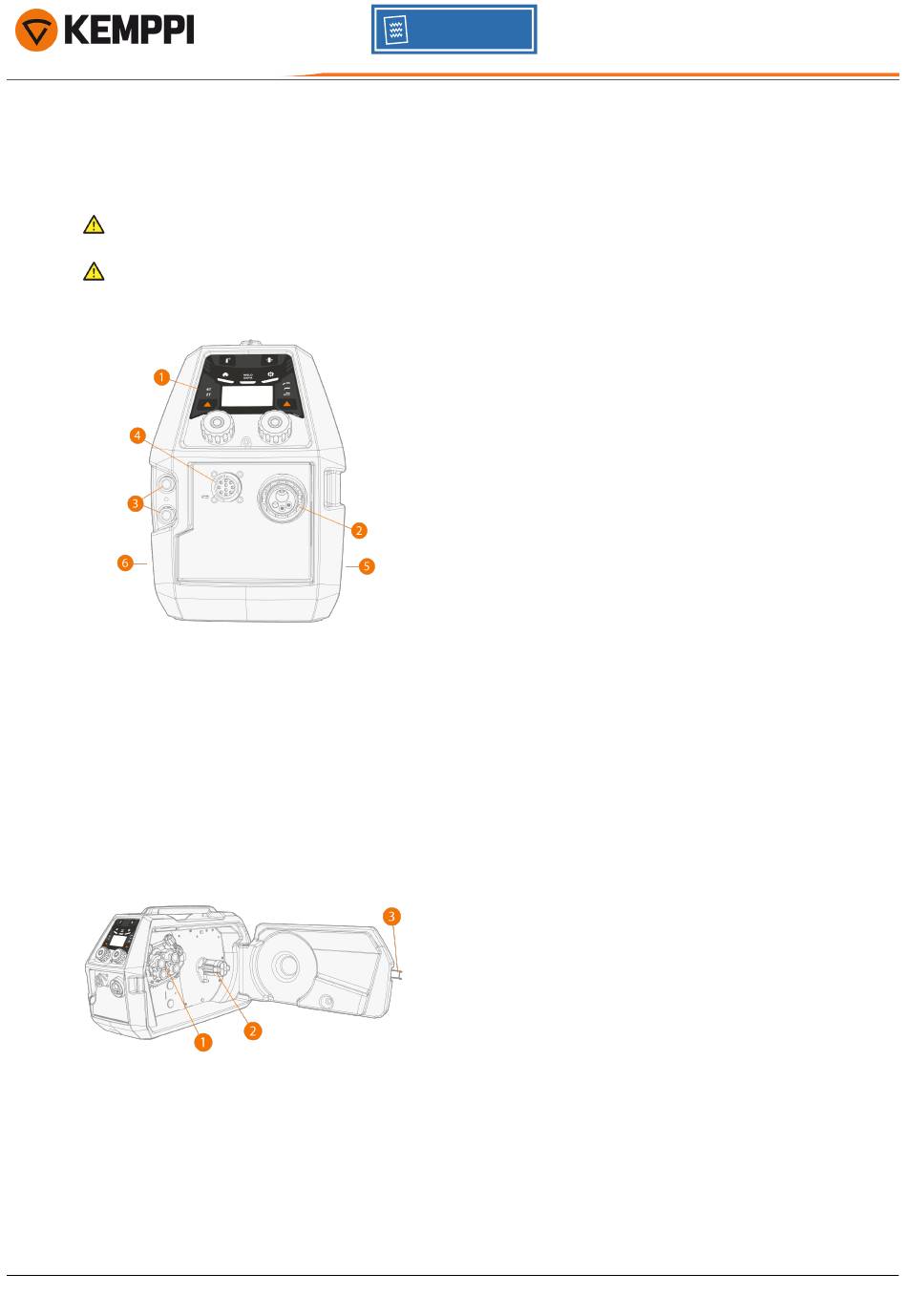

Cette section décrit la structure du dévidoir X5 Wire Feeder 200 Manuel.
Laissez les capots du dévidoir fermés pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Lais-
sez également les capots fermés le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir.
La poignée est uniquement destinée au transport à la main sur de courte distance. Toutefois, il est possible de sus-
pendre temporairement l'équipement à des élingues par sa poignée (par exemple pour le déplacer).
1.
Panneau de commandes
>> Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder 200 Manuel, consultez "Panneau
de commandes manuel" page 16.
2.
Connecteur Euro du câble de soudage
3.
Connecteurs des tuyaux d'arrivée et sortie d'eau de refroidissement (avec codage couleur).
4.
Connecteur du câble de commande
5.
Côté chambre de bobine
6.
Faisceau côté chambre de bobine
Intérieur du dévidoir (chambre de bobine)
1.
Mécanisme des galets du dévidoir
2.
Support de bobine de fil
>> Pour plus d'informations sur les bobines de fil, consultez "Bobine de fil et support (200)" en page suivante.
3.
Loquet de trappe de boîtier de dévidoir
© Kemppi
LEGACY EDITION
13
X5 FastMig
Manuel d'utilisation - FR
1920960 / 2350
