Gestion des défauts réseau (Low voltage ride-through,
LVRT)
La fonction de gestion des défauts réseau (LVRT) gère les creux de tension sur le réseau.
Il s'agit d'une fonction paramétrable. L'utilisateur peut spécifier dans quelles conditions
l'onduleur doit rester raccordé au réseau (à savoir, la profondeur et la durée du transitoire
de tension réseau) et dans quelle conditions il doit se déconnecter.
En plus de la fonction LVRT, une fonction de support réseau est aussi disponible, qui
injecte du courant capacitif au réseau lorsque la tension réseau reste sous un seuil
prédéfini.
Pour que la fonction du support réseau soit effective, la fonction LVRT doit être active et
les paramètres de support réseau réglés au groupe de paramètres
(page 136). La référence de courant réactif est définie en fonction de la tension du réseau.
Il est possible de définir quatre niveaux de tension différents. Lorsque la tension réseau se
trouve entre les niveaux définis, la référence de courant réactif exacte est calculée par
interpolation linéaire.
La fonction de support réseau est activée ainsi que le mode de fonctionnement
sélectionné au paramètre
support réseau est défini aux paramètres
indiquer un niveau fixe de courant réactif avec le paramètre
Si la valeur du paramètre
41.10 sont ignorés. Le temps de montée sur rampe du courant réactif pendant le mode
LVRT peut être modifié au paramètre

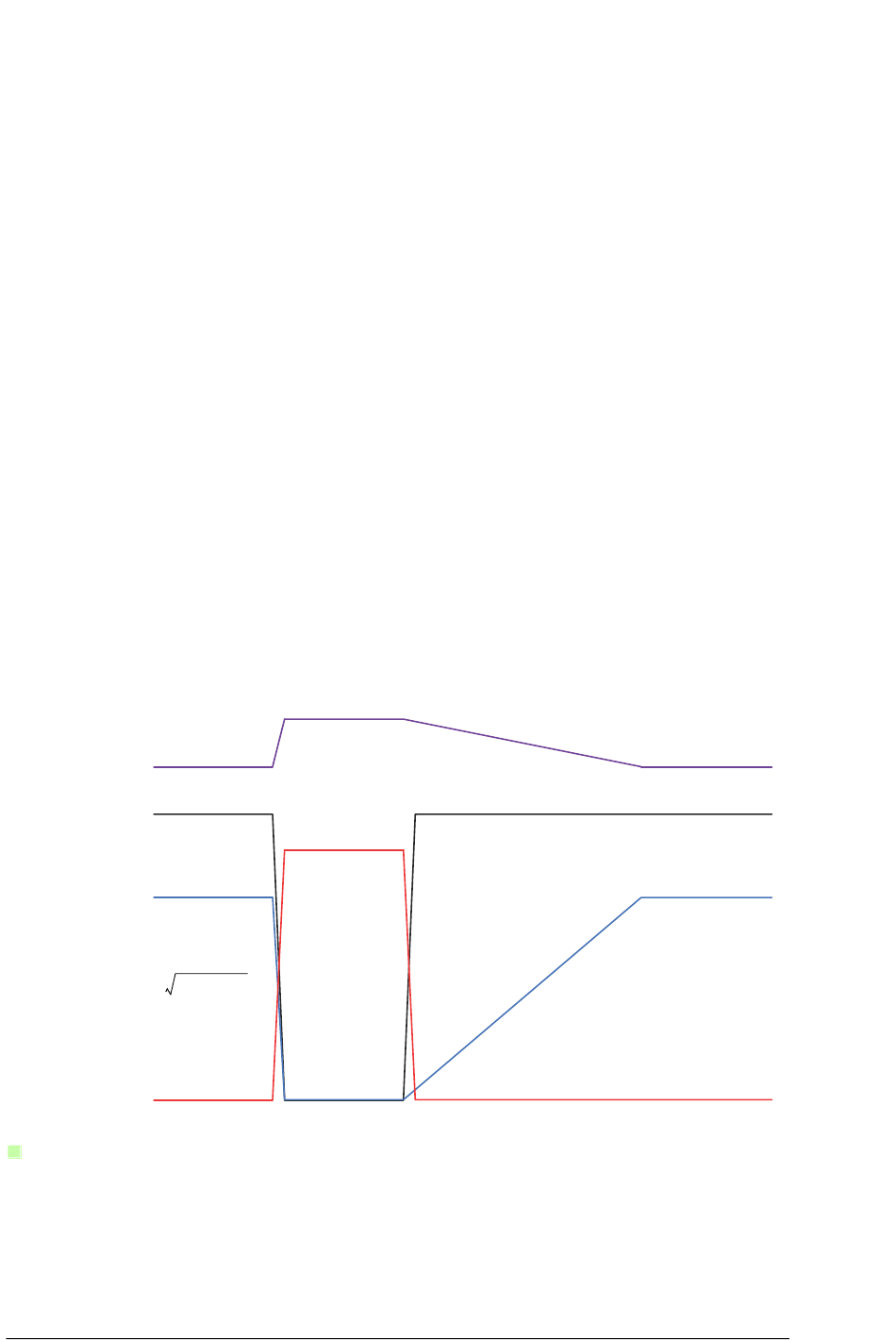

Cf. schéma ci-dessous.
DC voltage
AC Voltage
Active power
⋅
P = U I
Reactive power
Réglages
Les paramètres sont visibles mais protégés par mot de passe. Vous devez arrêter le
PVS800 pour modifier les paramètres.
41.01 GRID SUPPORT MODE
41.11 RT IQREF
41.12 RT IQ RAMP UP
MPPT
Grid support
function
Group 41
2 2
– I
NOM Q
Normal Q ref
Group 24
(page 136). Le niveau de
41.03...41.10 (page 137...138). Vous pouvez
41.11 RT IQREF
est différente de zéro, les paramètres
Normal Q ref
41 GRID SUPPORT
(page 138).
(page 138).
MPPT
40.03 LVRT RETURN RAMP
Group 24
41.03 à
