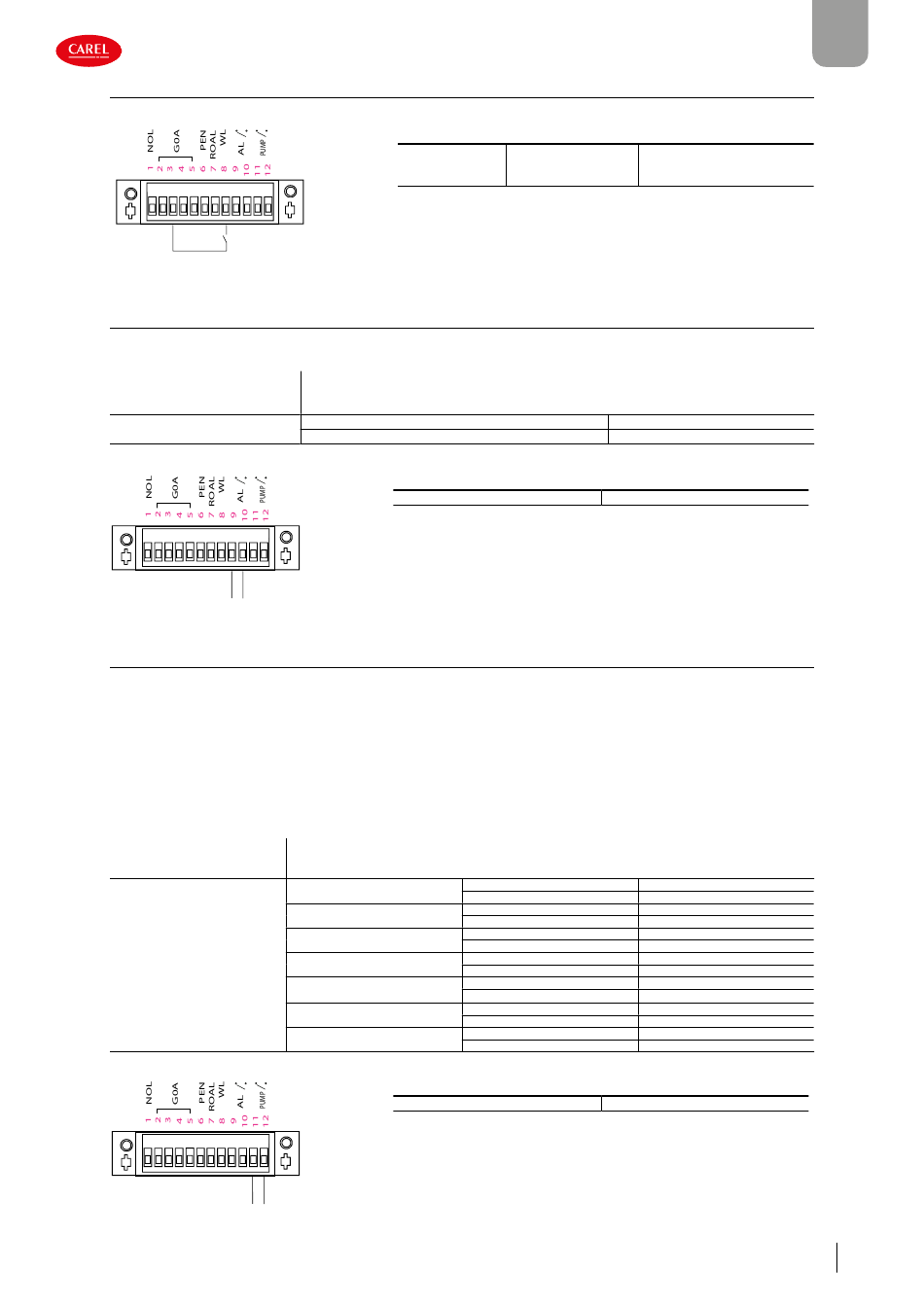

6.6.2 Entrée alarme fuite d'eau
Entrée alarme fuite d'eau, détectée par le capteur d'inondation.
Fig. 6.h
6.6.3 Sortie alarme
La sortie alarme est activée quand une ou plusieurs alarmes sont détectées. Le contact/sortie peut être transféré à un système
de supervision.
Caractéristiques électriques du relais
État et fonctionnement du relais
Fig. 6.i
6.6.4 Sortie état pompe
Sortie numérique programmable parmi les fonctions suivantes :
• état pompe (par défaut)
• cycle de vie machine
• Avertissement maintenance
• Avertissement manque d'eau
• Avertissement basse pression à l'entrée (LP)
• alarme basse pression à l'entrée (LP)
• alarme congélation de l'eau
À l'exception de la fonction cycle de vie de la machine, la logique du relais NO(par défaut)/NC est également programmable.
Caractéristiques électriques du relais
État et fonctionnement du relais
Fig. 6.j
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
Connecteur
T1
T1
Puissance 500 VA ;
Tension 250 V ;
Courant 2 A résistifs/inductifs
Contact ouvert
Contact fermé
Connecteur
T1
T1
Puissance 500 VA ;
Tension 250 V ;
Courant 2 A résistifs/inductifs
État pompe
Cycle de vie machine
Avertissement maintenance
Avertissement manque d'eau
Avertissement basse pression à
l'entrée (LP)
Alarme basse pression à l'entrée (LP) Contact ouvert
Alarme congélation de l'eau
Connecteur
T1
T1
Bornes
WL - GOA
Alarme présente
aucune alarme présente
Bornes
AL
Contact ouvert
Contact fermé
Contact ouvert
Contact fermé
Contact ouvert
Contact fermé
Contact ouvert
Contact fermé
Contact ouvert
Contact fermé
Contact fermé
Contact ouvert
Contact fermé
Bornes
POMPE
Dispositif
Capteur d'inondation (contact
ouvert/fermé = alarme présente/
absente)
Tab. 6.i
Tab. 6.j
Tab. 6.k
Pompe arrêtée
Pompe en mouvement
Machine arrêtée
Machine allumée
Aucun avertissement
Avertissement présent
Aucun avertissement
Avertissement présent
Aucun avertissement
Avertissement présent
Aucune alarme
Alarme présente
Aucune alarme
Alarme présente
Tab. 6.l
Tab. 6.m
Installation
FRE
27
