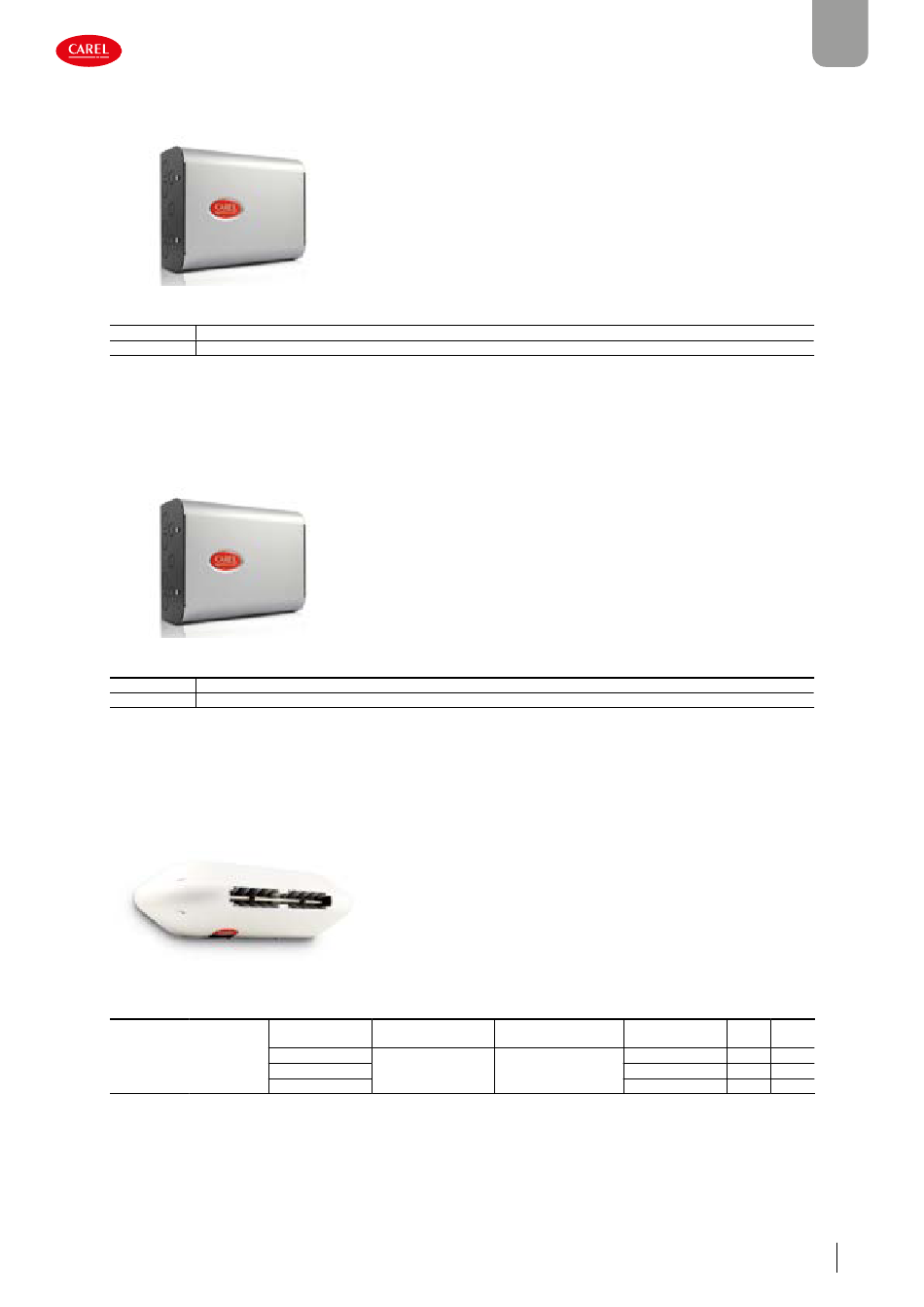

directBOX hydraulique
Groupe hydraulique d'interface de la station de pompage avec les têtes de ventilation pour l'humidification de l'air ambiant.
Contient les électrovannes pressurisées pour 1/2 lignes hydrauliques (zone/étape). Voir la notice d'instructions réf. +050001828.
Fig. 4.l
Réf.
Description
UAKDLASV10
directBOX hydraulique pour la gestion d'1 zone/phase
UAKDLASV20
directBOX hydraulique pour la gestion de 2 zones/phases
directBOX électrique
Tableau électrique d'interface de la station de pompage avec les têtes de ventilation pour l'humidification de l'air ambiant.
Reçoit la commande à la vanne de remplissage et vidange (1 ou 2 zones/phases) qui envoie au directBox hydraulique pour
l'actionnement des vannes. Commande simultanément les ventilateurs des têtes de ventilation, actionnées uniquement quand
il y a une demande d'humidification. Voir la notice d'instructions réf. +050001828.
Fig. 4.m
Réf.
Description
UAKDLAEL10
directBOX électrique pour la gestion d'1 zone/phase
UAKDLAEL20
directBOX électrique pour la gestion de 2 zones/phases
Tête de ventilation
Les têtes de ventilation sont positionnées directement dans le local à humidifier et rafraîchir. Elles diffèrent en terme de débit et
de direction de l'atomisation. Le raccordement à la station de pompage se produit par l'intermédiaire des accessoires directBOX
hydraulique et directBOX électrique. Voir la notice d'instructions réf. +050001852.
Fig. 4.n
D
L
A
gamme
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
0
*
*
Quantité de buses Alimentation
2
D : 230 Vca 50 Hz, 1~,
U: 115 Vca 60 Hz, 1~
4
8
*
*
Distribution
Taille des buses
(l/h)
F : distribution frontale
0 : 1,45
B : frontale et arrière
1 : 2,80
2 : 4,00
FRE
Tab. 4.h
Tab. 4.i
0
0
--
--
17
