5.1
Connexion en réseau
Voir le tableau des données techniques pour les spécifications des câbles de connexion.

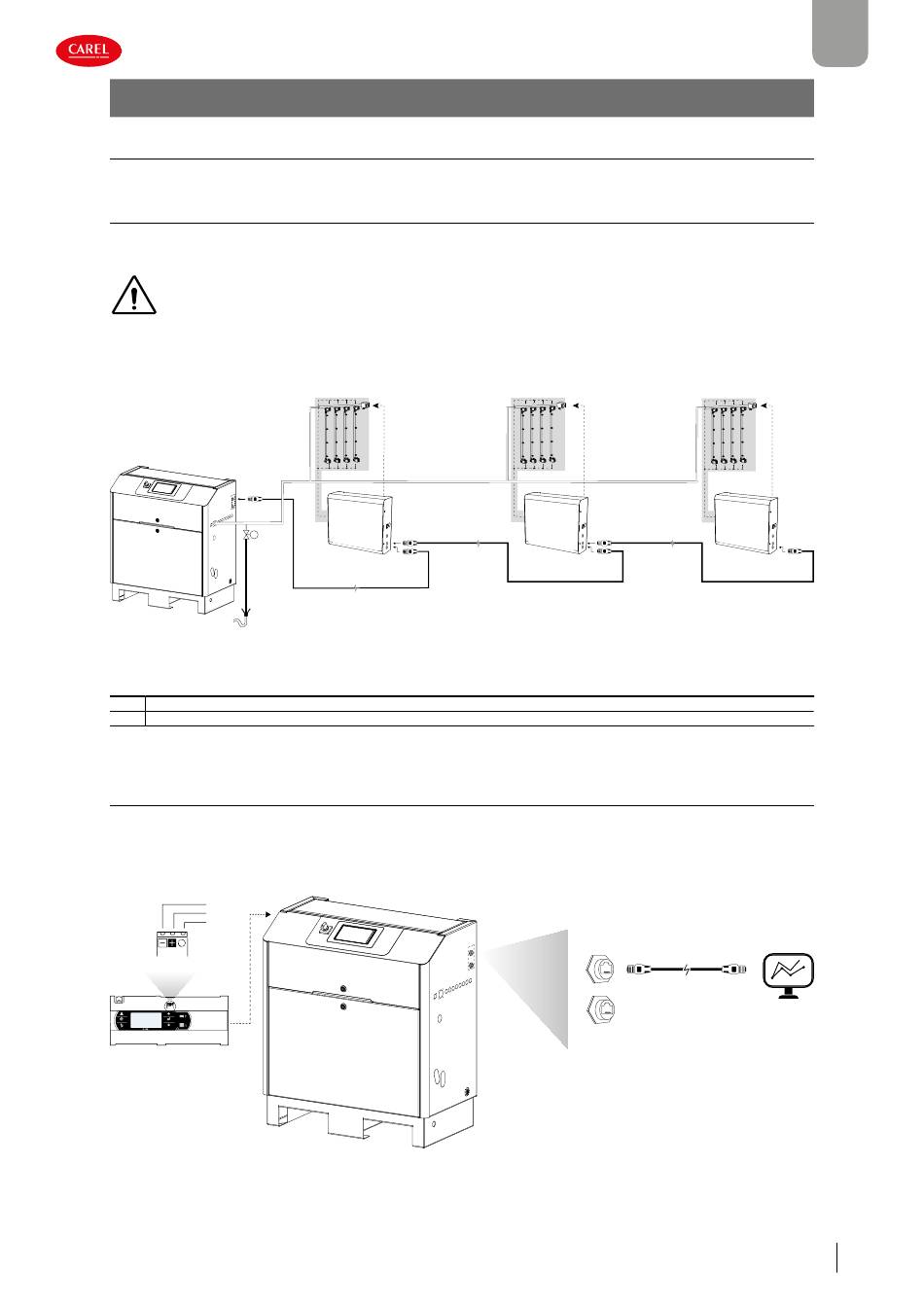

5.1.1 Connexion des tableaux de zone
Cette connexion est réalisée avec un câble Ethernet de la station de pompage aux tableaux de zone, comme indiqué sur la
figure.
ATTENTION : La longueur maximum possible pour une connexion Ethernet entre deux dispositifs est 100 m (pour des
longueurs supérieures utiliser l'interrupteur réf. KITSE08000).
Fig. 5.a
Réf.
Description
NOL
Vanne normalement ouverte de vidange de la ligne
NOV
Vanne normalement ouverte de ventilation
5.1.2 Connexion de supervision
La connexion au réseau de supervision peut être effectuée de deux manières différentes :
• par connexion entre le port Ethernet de la station de pompage et le réseau de supervision
• via série RS485 connectée entre le port BMS2 de la commande de la station de pompage et le réseau de supervision. Dans ce
cas il faut modifier les paramètres de communication lors de la mise en service de l'installation.
Tx/Rx GND
J25 BMS2
Tx/Rx GND
Tx/Rx
GND
J25 BMS2
J25 BMS2
17
17
28
Fig. 5.b
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
5. NOTES D'INSTALLATION
Zone 1
Zona 1
NOV
Quadro
Tableau
di zona
de zone
NOL
1
1
Zone 2
Zona 2
NOV
Quadro
...
Tableau
di zona
de zone
2
2
Eth1
Eth2
FRE
Zone 12
Zona 12
NOV
Quadro
Tableau
di zona
de zone
12
12
Tab. 5.a
19
Notes d'installation
